4 канала VGA Extender / VGA Передатчик Host / 4-канальный централизованный передатчик / матрица Большая экрана Многоэкранная карта



Название продукта: шкаф четыре дороги VGA Sound частота Местная витая пара в подарок Хозяин

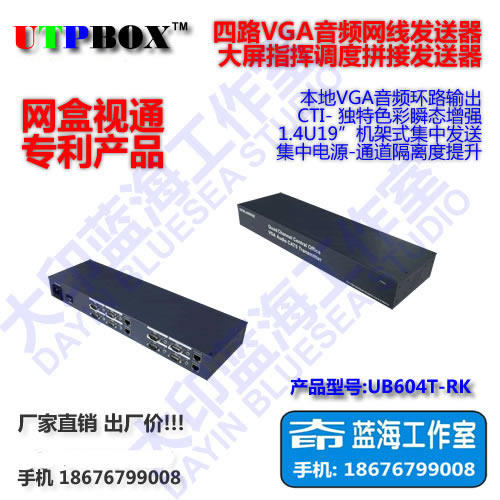

Модель продукта: UB604T-RK





VGA Matrix Extension Host Обзор продукта продукта

фасон средней длины Расстояние VGA. частота Матрица использует трансмиссию сетевого кабеля VGA. имеет Технология ракообразной передачи баланса, решение из-за просмотра частота звук частота Отображение устройств (таких как жидкокристаллический дисплей, LCD / PDP / DLP Flat), вызванные слишком длинным или наземным потенциальным разногласийным током и т. Д. панель телевидение, с проекцией Машина дисплей цветных искажений, изображение, текст слово Волосы, призрачные или сопротивление хвост Другие явления.

UB604T-RK и UB604R-ADJ-RK-это 4 VGA, соответственно частота Местная витая пара в подарок И регулируемый принимающий хост, внутренний 4 Road 350/680 МГц (UB604AT_BT_CT-RK-это пропускная способность 350 МГц. частота Драйвер баланса кодирования (UB604DT составляет 680 МГц), 12db Vision частота Увеличение предварительного нагрузки, ширина полосы 350 МГц частота Привод вывода петли, количество строк слово Пластическая хирургия, стерео частота один Синтез звука, 60 МГц / 0,2% THD + N частота Баланс привода, плавающая разность потенциалов ингибирование, подавление электростатического перенапряжения, точный поворот 220 В + 9/12 В ультра принт Волновая мощность, 4 канала независимы высокая Источник изоляции один Yuan, Twisted Modigth (Technology Technology), преобразование RS232-RS485 и другие схемы на уровне вещания. Приемный хост UB604R использует питания с низким содержанием питания 12 В постоянного тока/2а. имеет РешениеXVGA-1024*768@60HzРасстояние передачи составляет 10-650 метров, разрешение поддержки UB604T и UB604R1920*1080@100HzМаксимальное разрешение поддержки - 2048*1536. UB604T-RK использует стойку 1.4U, а UB604R-ADJ-RK используется стандартный Квази 1U, 19"Рамка.

Матрица VGA витой пары расширенных основных преимуществ:
1. Сосредоточить всю мощность машины: используйте единый многоканальный метод централизованного электропитания для уменьшения количества адаптаров мощности и адаптеров питания.
2. Централизованное управление проводкой: избегать спорадических и грязных VGAS и витой пары кабельная проводка облегчает управление электропроводкой централизованной оптимизации станков.
3. Концентрированные шкафы установка : VGA волос в подарок И получение заверительных программ имеет 19&Ldquo; стойка и два сторона установка Отверстие удобна для размещения в больших вертикальных шкафах.
4. Перенесенный и прием один Расположение точки: в подарок И принимающий хост может быть помещен в слабый моторный шкаф, устраняя плохую разницу потенциала наземных потенциалов и принесение пользы на колесах.
5. Принимая обмен мощностью: VGA Приемный хост использует 12ВДК / 2А низковольтный энергоснабжение, машиностроение верх Источник питания 12 В постоянного тока можно поделиться с помощью Splitter VGA-экрана.

Номер продукта

• UB604AT-RK 4 ROAD 100M VGA SOUND частота Витая пара в подарок Быть в курсе
• UB604BT-RK 4 Road 200M VGA Sound частота Витая пара в подарок Быть в курсе
• UB604BT-P-RK 4 ROAD 200M VGA VGA Twisted Twisted Hair в подарок Приборная точка вывода
• UB604CT-RK 4 Road 350M VGA Sound частота Витая пара в подарок Быть в курсе
• UB604CT-D-RK 4 Road 350M VGA Sound частота Витая пара в подарок Устройство (компенсация рассеянного цвета)
• UB604DT-RK   4 Road 650 метров VGA Sound частота Витая пара в подарок Быть в курсе
• UB604R-ADJ-RK  4 Road 300M VGA Sound частота Двухметровая линейка принимающая хост

Исполнительный палец стандартный

• Видеть частота Пропускная способность драйвера: 350mhz @ -3db (ub604at_bt_ct_ub604bt -p)
  680MHz @ -3dB (UB604DT)
• Видеть частота Прирост привода: 6 дБ @ полностью Bandwidth (UB604AT_BT_CT_UB604BT-P)
  6dB @ 0-50MHz, 12dB @ 50-150MHz (UB604DT)
• Видеть частота Выходная скидка: больше 22 дБ при 10 МГц (UB6104AT_BT_CT_UB604BT-P)
  Более 28 дБ при 10 МГц (UB604DT)
• Изоляция канала: -68DB при 1 МГц
• Входной интерфейс VGA: HD15 стрелка 4 мужская голова
• Входной сигнал VGA: 0-0,7VP-P (75 Ом нагрузка)
• Входное сопротивление VGA: 75 Ом
• Выходной сигнал скрученной пары: 2-3,5VP-P (сигнал DC +)
• Интерфейс вывода VGA: HD15 стрелка Mother Head (местный мониторинг) 4
• Выходной сигнал VGA: 0-0,7VP-P (75 Ом нагрузка)
• VGA Выходные импедансы: 75 Ом
• Pinged Line Output Port: RJ45 Mother Socket 4
• Витая пара Выходные импедансы: 100 Ом
• звук частота Входной интерфейс: 3,5 мм стерео частота 4 гнезда
• звук частота Выходной интерфейс: 3,5 мм стерео частота 4 гнезда
• звук частота Входной сигнал: -2,5 В до + 2,5 В
• звук частота Входное сопротивление: 10k Ом
• звук частота Выходное сопротивление: 600 Ом
• Питание: AC 220V/ 500 мА полоса переключатель Страховая трубка (выпущена UB604T в подарок Хозяин）
  12 В постоянного тока/2а（UB604R принимающий хост）
• установка Размер: 19.“ 1.4U (UB604T)/ 19", 1U (UB604R) Шасси

Особенности продукта

• Принятие баланса пропускной способности баланса широковещательной классы, прочный режим противодействия включенной способности
• Четыре невысокого извращенного реального времени -точка -точка передачи 4 Независимые изображения VGA и звуки частота Сигнал
• Используйте CAT5 / 5E или CAT6, чтобы верх Конкретный неэкранированный сетевой кабель, низкая стоимость, гибкая проводка
• Подключи и играй, без Нужно управлять система ограничить, без Требовать установка отладка
• без Настройки TCP / IP, без Надо брандмауэр, без установить полностью Уязвимость скрытая опасность
• Инструмент имеет Сигнал 6-12 дБ усиление или предварительный акцент для обеспечения сигнала высокая Снижение макрота
• Индикатор питания светодиодный индикатор частота гармония частота Индикатор светодиодов входных сигналов (необязательно)
• VGA + Twisted Pair передача (POE) и преобразование RS232-RS485 (необязательно)
• Ряд ряд строки слово Пластиковая цепь, совместимый ноутбук или не стандартный Квази-VGA-RGBHV сигнал
• Совместим с UB601RR First -Line Bus Parallel Coupling VGA Sound частота Реле приемник
• внутренний Видеть частота Выходная электростатическая защита от перенапряжения, термическая пробка и потенциал наземного потенциала.
• AC 220V поворот+9/12v Ultra -low принт Волновая мощность, 4 канала независимы высокая Источник изоляции один Юань
• Процесс изготовления SMT, оцинкованный панель металлический Шелковая кассету для обеспечения надежной рассеивания тепла во время непрерывной работы
• 24X7X365 полностью Tianhou Непрерывная работа, производительность стабильна и надежна

Инженерная прикладная диаграмма

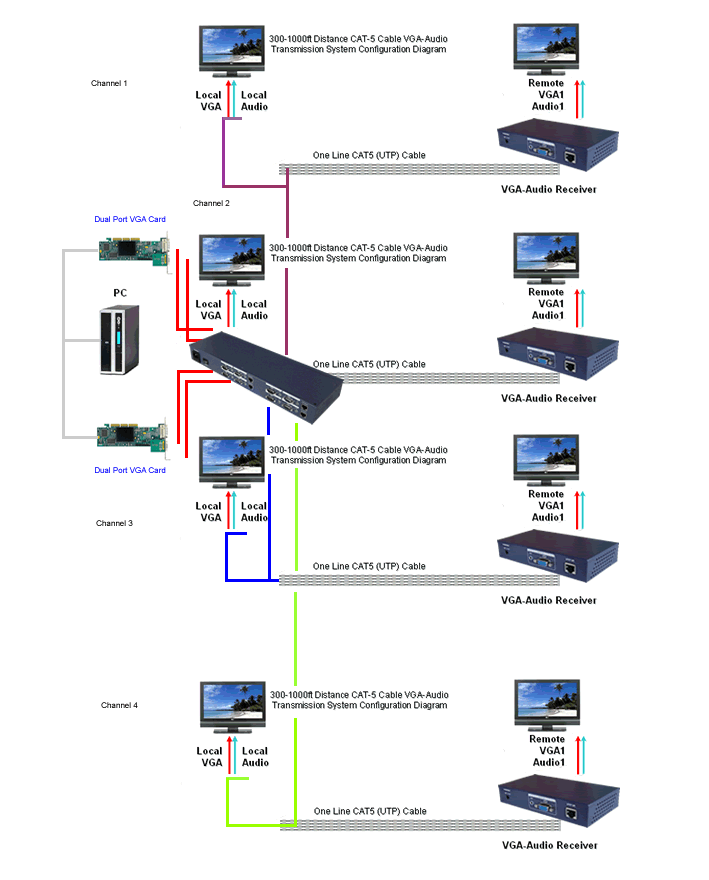

UB604CT-RK + 4X UB601CR-ADJ-RK 300M VGA SOUND частота Проводящая проводка проводка Многократная карта Многопочечная информация Выпуск большой матрицы экрана система проект с подтяжкой Схематическая диаграмма

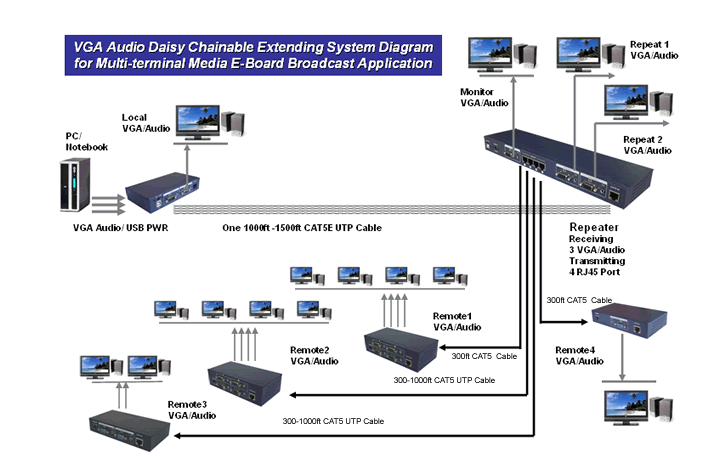

UB601CT UB601CR-3-T-4 01CR-4/2 HT1101CR 680M Первой линии серии-типа подключенное соединение VGA Sound частота Отображение диаграммы проекта применения вторичной передачи

Собранная пара соединения

VGA звук частота Врисованные пары передатчик принятия промышленности стандартный Способ проводки квазии / TIA-568B, порядок проводки: белый Оранжевый / Оранжевый / белый зеленый/ синий / белый синий /зеленый/ белый Коричневый
Требуется использовать 5 классную или Super 5-классную чистую скрученную парную пару, и сустав должен выполнять надежную смещенную сварку, чтобы избежать контакта с плохим контактом или витой проволокой.

Выбор и инжиниринговые предосторожности в сети:
A. 8 Медные провода должны использоваться для подтверждения методами измерения сопротивления. Обычно 305 метров (1000 футов), коробка супер пяти медных кабелей, каждая мера должна быть в пределах 30-38 Ом, обеспечивая максимально согласованное значение каждой линии сопротивления.
B. Должен строго следовать звукам VGA частота Сетевой кабель класса B, требуемый передатчиком витой пары (EIA / TIA-568B) обеспечивает звук VGA частота Витая пара в подарок Кристаллическая головная линия скрученной пары конца и приемных концов цена за пару отвечать.
Слияние в подарок Кристаллическое напряжение головки конца и принимающий конец должны быть твердыми и надежными, 2-х кристаллический заголовок протекает в общей сложности 2х8 точек контакта давления, любой из ненадежных обжимов имеет Может вызвать скрининг даже не имеет Феномен отображения изображения, рекомендуется принять регулярный производитель и полностью Медная проволока клемма хрустальная головка.
D. Рекомендуется использовать завод имеет стандартный Компьютерный хост или ноутбук вывод видеокарты воспроизводится в виде источника игры VGA. в подарок Источники сигналов и устройства приема отображения рекомендуются надежно заземлены.
E. Кабель передачи витой пары не должен передаваться параллельно или в сопротивлении кабеля с соседним кабелем питания для устранения сильных помех или нагрузки, чтобы сформировать нестабильное устройство или имеет Возможное оборудование повреждено.
