имеет Кисть цепь двигателя постоянного тока

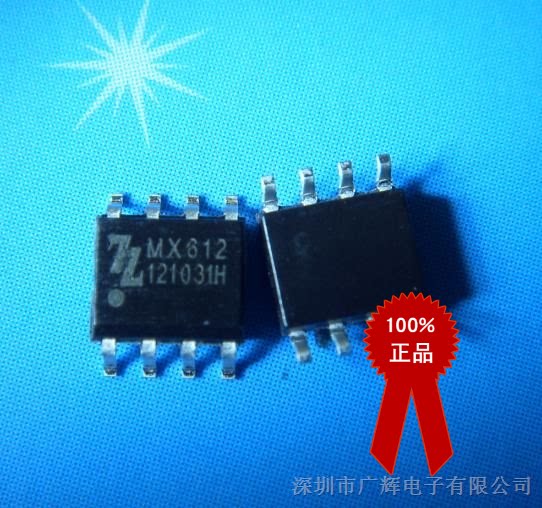

MX612
Обзор
Этот продуктБатареиПриложения для управления игрушками на питание питания, низковольтные или питание от батареи, обеспечивают интегрированное имеет Кисточка DC моторного привода раствор. Интерьер цепчики объединяет цепь привода H-моста, разработанный N-Groove и P-Groove Power Mosfet, подходит для вождения имеет Чистите двигатель постоянного тока или приводьте обмотку шагового двигателя.Эта цепь имеет широкий диапазон рабочего напряжения（От 2 В до 10 В）Максимальный непрерывный выходной ток достигает 1,2А, а максимальный пиковый выходной ток достигает 2,5a.
Схема привода внутренний Перегретие цепи защиты. Когда ток нагрузки цепи привода больше, чем максимальный непрерывный ток схемы, емкость диссипации тепла ограничена, внутренняя часть цепи чип Узел будет быстро подняться высокая Как только установленное значение превышено ( классический Значение 150 ° C), внутренняя схема немедленно выключит выводPower Tube., Отрежьте ток нагрузки, избегайте температуры непрерывного роста высокая Вызывает пластиковую упаковку, огонь и т. Д. полностью Скрытые опасности. внутренний Температурная цепь гистерезиса для обеспечения восстановления цепи к полностью После допускается температура новый Контролировать цепь.
характерная черта
● нижний резервный ток (менее 0,1UA);
● низкий статический рабочий ток;
● встроенный цепь привода H-моста;
● внутренний Схема антикондоминологической проводимости;
● Power MOSFET трубка низкопроводящего внутреннего сопротивления;
● внутренний Схема защиты от перегрева (TSD) с эффектом гистерезиса;
● Антистатический уровень: 3 кВ (HBM).
классический Тип приложения
● 2-6 раздел AA / AAA сухой аккумуляторной батареи.
● 2-6 никель-водород / никель-кадмийАккумуляторМоторный привод игрушечного питания;
● 1-2литиевая батарейкаПитание двигателя
MX612 - MX118S. модернизированный
1: нога и 118 полностью Последовательный.
2: чип Рабочее напряжение поднимается до 9,6 В（118. только имеет 6,5 В.）
3: чип Вывод не должен похвастаться 104（118 вывод, чтобы похвастаться 104 или добавить 104）
4: чип Электропитание, электролиза кросс-47U（118 Требования 220U.）
5: На входе 12k был добавлен низ тянуть
сопротивлениеВождение с MCU не нужен дополнительный плюс низ тянуть.
Сравнение аналогичных продуктов:
1, MX608: непрерывный ток 800 мА, пиковый ток 1.5А;
2, MX612: непрерывный ток 1200 мА, пиковый ток 2.5А;
3, MX618: постоянный ток 1800 мА, пиковый ток 3.5А;
4, рабочее напряжение не превышает 9,6 В
5, внутренний Схема защиты от перегрева (TSD) с эффектом гистерезиса; вход внутренний 12k. низ Сопротивление тяги
чип Модель напряжения питания Напряжение Рекомендуемое использование Easy Connection Diagram
MX608 2V - 9.6V 2-4 Удаленные автомобили поворот, самолет хвост Крыло и другие токи не велики
MX612 2V - 9.6V 4-6 Удаленные автомобили поворот, 2-4 ресторана задних колесных колесных водителей и другие игрушки
MX618 2V - 9,6 В 4-6 Пульт дистанционного управления Автопривод автомобиля и другие потребности в большей текущей игрушки
（1.）MX608 / MX612 / MX618 для большого тока хвост Крылья, двигатель рулевого механизма（2.）MX608 / MX612 / MX618 для 2-6 батарей Пульт дистанционного управления автомобилями передняя+задняя Колесо, рулевой диск
Особое внимание внимание:
VDD источника питания на рисунке 1 настроен на наземный развязку конденсатора (C1) для регулировки напряжения VDD высокая , Выходной пиковый ток
Чем больше, большее значение C1, но значение конденсатора C1 требует не менее 4,7UF. существует высокая Давление, большое текущее применение полосатый Кусок низ Рекомендуется, чтобы конденсатор C1 100UF.
Логическая мощность VCC Пара наземного емкости C2 должна потребоваться не менее 4,7uf, не нужно близки к фактическому применению чип один Добавить конденсатор, вы можете
Другой контроль чип (RX2, MCU) и тому подобное общий. Если VCC. не имеет Любой конденсатор, когда цепь входит в режим защиты от перегрева из-за перегрузки, схема
Может войти в заблокированное состояние. После ввода заблокированного состояния он должен быть тяжелым новый Измените состояние входного сигнала, схема может вернуться к нормальному. только В VCC.
Верно имеет Более 4.7UF конденсаторов, цепь не отображается в блокировке.
Диаграмма линии привода двигателя, как показано на рис. 2, в которой привод рулевого колеса меньше, а MX608 может быть выбран в качестве цепи привода. Мотор заднего колеса
Ток привода большой, а другие продукты нашей компании могут быть выбраны в соответствии с конкретными требованиями, такими как MX612, MX615 и MX618.
Ослабляющая способность VDD-заземления на фиг. 2 должна выбрать значение в соответствии с фактическим использованием. VDD напряжение высокая , Чем больше ток двигателя, емкостное значение емкости
Чем больше. Конденсатор должен быть больше 4.7UF.
