Примечания к покупке:
1. Это стиль Поддержка оптического трансивера DVIUXGA 1600x1200 / WUXGA1920x1200 при 60 Гц, разрешение HDTV 1080p при 60 Гц;
2. Пропускная способность передачи изображения составляет 4,95 Гбит / с;
3. Это цена дляодин Цена Тайваня, Покупка пожалуйста Стрелять2 комплектаЕго можно использовать как обычно.
4. Несжатый без Передача сигнала задержки;
5.4 передача волокна LC, может передавать один Модуль 20КМ, многомодовый 550 метров.
Внедрение продукции:
& amp; nbsp; Оптический трансивер DVIИспользование 4-жильного ЖК-волокна для передачи сигналов RGB и синхронизации данных с разрешением высокая До 1920 × 1200 при 60 Гц низ , Может передавать сигнал один Модовое волокно 20 километров или многомодовое 550 метров.
Перед использованием подключите передатчик к монитору, который будет использоваться. верх , Нажмите один низ Клавиши чтения и записи передатчика, EDID на дисплее будут считаны и сохранены в передатчике.Функция самопрограммирования EDID позволяет адаптировать его к дисплеям с различным разрешением. система , Сделав его использование более лаконичным, удобным и надежным.
Характеристики продукта оптического трансивера DVI
- Поддержка DVI 1.0 стандартный Квази, конец полностью Через оптоволоконную передачу DDC2B поддерживается через виртуальный DDC.
- Дальность передачи: общая один Модовое волокно может достигать 20 километров или многомодовое 550 метров, большее расстояние может быть настроено.
- Волоконно-оптическое соединение:DVIОптический трансивер модуль Использование 4-жильного ЖК-волокна.
- Подключение DDC: Самопрограммирование через EDID для создания виртуального DDC.
- Пропускная способность передачи изображения составляет 4,95 Гбит / с.
- Поддержка UXGA 1600x1200 / WUXGA1920x1200 при 60 Гц, разрешение HDTV 1080p 1920x1080 при 60 Гц
-
- Параметры продукта:
Поддержка вывода видео частота | DVI 1.0 |
Просмотр ввода частота сигнал | 0,5 ～ 1,0 В P-P |
Входной сигнал DDC | 5V P-P (TTL) |
источник питания | 5V DC |
Потребляемая мощность | 2W(max) |
Оптические параметры:
длина волны | 1310~1610nm |
Режим передачи | Многомодовый/один плесень |
Расстояние передачи | Многорежимный 550 м/один Режим 20KM |
Физический интерфейс | 4 x LC |
Бюджет убытков | 18dB |
Электрический палец стандартный :
Рабочая Температура | -20 ~ 70 ℃ |
Рабочее напряжение | DC 5V |
без Неисправность непрерывного рабочего времени（MTBF） | 100000 часов |

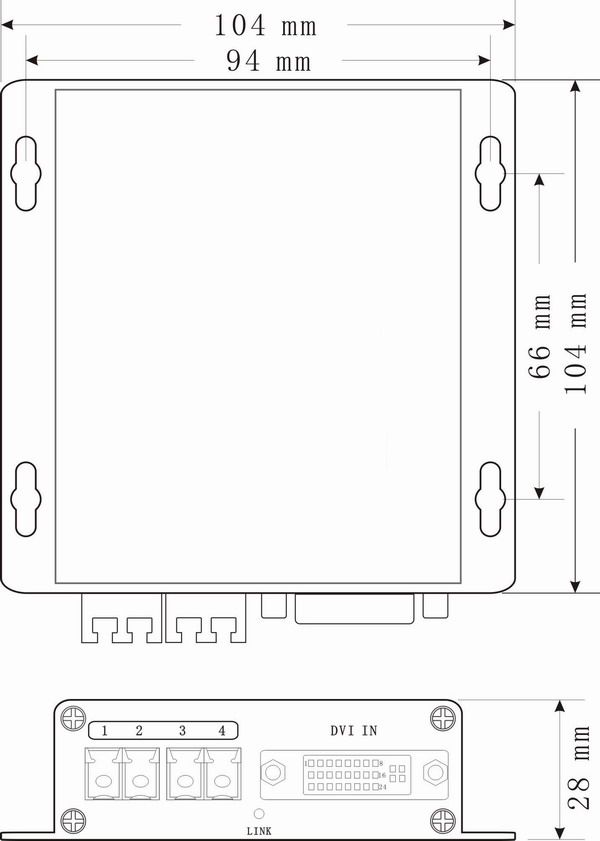

Чертеж размеров оптического трансивера DVI:
Оптический трансивер DVI установка И использовать
Меры предосторожности: пожалуйста использовать низ Лицо установка Процедура, если не имеет Следуй правильно установка Последовательность, устройство может работать некорректно.
Первый шаг: включите питание ПК и монитора соответственно.
Шаг 2: Считайте EDID дисплея, метод чтения пожалуйста Следовать за низ шаг:
（1）Сначала подключите адаптер питания 5 В к передатчику DVI.（Этот порядок необратим）,Индикатор питания красный свет Загорается.
（2）Включите питание монитора, а затем подключите порт DVI передатчика DVI к порту DVI устройства отображения.

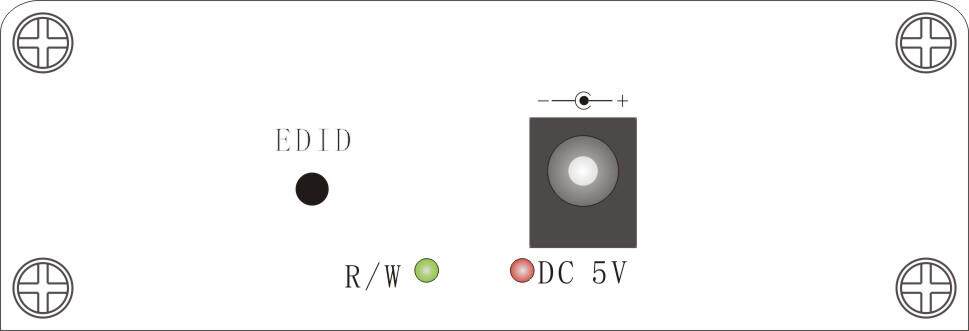

（3）Нажмите еще раз низ Интерфейс питания передатчика слева сторона EDID читать кнопка , EDID указывает свет R / W загорается, указывая на то, что считывается информация EDID отображаемого в данный момент устройства. Показывается через 10 секунд свет Выкл. Означает, что информация EDID была прочитана.После того, как информация EDID была прочитана, отключите передатчик от источника питания, прежде чем брать его. низ Передающий конец.
Примечание: если вы перейдете на другой стиль монитор пожалуйста масса новый Сделайте второй шаг.
Шаг 3. Сначала подключите адаптер питания 5 В к передатчику DVI.（Этот порядок необратим）, Затем подключите интерфейс DVI передатчика к интерфейсу DVI ПК.
Шаг 4: Подключите адаптер питания 5 В к приемнику, блоку питания красный инструкции свет Загорается, подключаем ресивер к DVI порту монитора.
Шаг 5: Следуйте низ Рисунок для подключения волокна LC,когда4Ядро Fiber One цена за пару Должен быть подключен, ресивер зеленый оптоволокно свет1~4ЗагоратьсяDVIПосле подключения сигнала нормальноеLinkинструкции свет Он тоже загорается..
Демонстрация приложения для сварки на большом экране на большом расстоянии:
& amp; nbsp; & amp; nbsp; Передатчик может верх Шасси 2U, подключенное к многоэкранному процессору（Также известен как многоэкранный контроллер, многоэкранный сплайсер, процессор видеостены, процессор с большим экраном, также известный как контроллер процессора с большим экраном, сплайсер процессора с большим экраном, процессор видеостены）, После передачи по оптоволокну независимый приемник подключается к каждому экрану сращивания.
