& amp; nbsp; & amp; nbsp; & amp; nbsp; QS Мониторинг замкнутой цепи от BNC к VGA с S-video на VGA камера Компьютерный монитор преобразования сигнала
продукт стандартный В комплекте: конвертер хоста, кабель VGA, руководство по адаптеру питания. Должен быть оборудован клеммой S пожалуйста Свяжитесь со службой поддержки, чтобы изменить цена .YTO Express по умолчанию
Этот стильBNCПереход на VGA - одно стиль стрелка Взгляды на безопасность и домашний пользовательский дизайн частота Converter, он может конвертировать частота Количество используемых сигналов слово Технология обработки изображений преобразуется в сигналы VGA различного разрешения и выводится с различными разрешениями VGA от 800X600 до 1920X1200, чтобы добиться эффекта двухточечного отображения на мониторе..
Функция: CVBS + SVIDEO + VGA TO VGA
концепт дизайна:
Этот продукт широко используется в серверных мониторах DVR, видео частота Учебное оборудование, промышленность и т. Д. Берите поколение Традиционный ЭЛТ-монитор, небольшой размер, четкое качество изображения, подключи и работай, простой один Удобство.
Введение в продукт: & amp; nbsp;
1: Характеристики продукта
Интерфейс ввода: 1xAV (BNC), 1xS-Video, 1xVGA & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp;
Выходной интерфейс: 1xVGA
2: Выходное разрешение
800X600@60Hz, 800X600 при 75 Гц, 1024X768 при 60 Гц, 1280X1024 при 60 Гц, 1440X900 при 60 Гц, 1680X1050 при 60 Гц, 1920X1080 при 60 Гц, 1920X1200 при 60 Гц1920X1200@60Hz
3: Формат входного сигнала
AVИ вход S-Video: автоматическая Определить PAL, NTSC & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp ; & amp; nbsp; & amp; nbsp; & amp; nbsp;
VGAВход: БАЙПАС

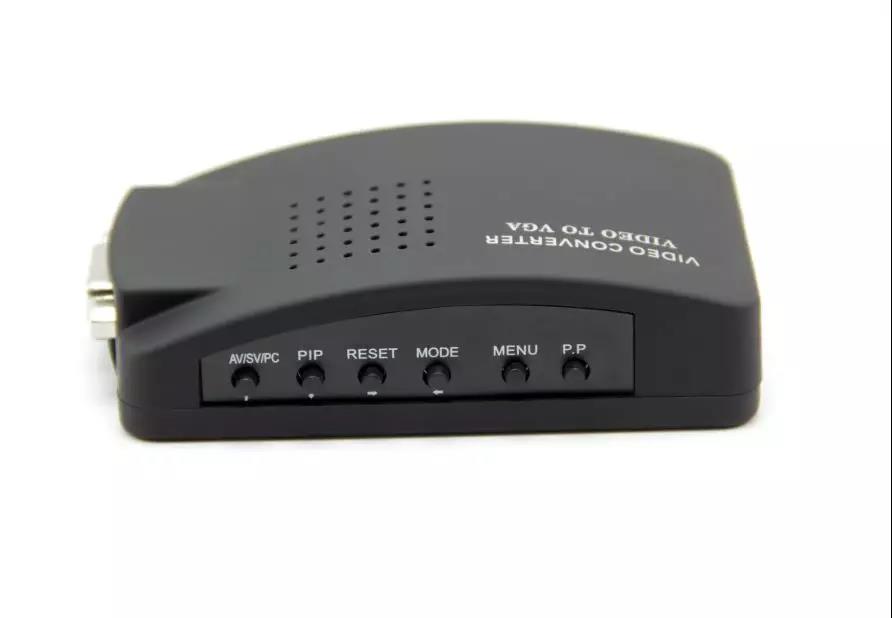

4： Введение в эксплуатацию
Имя & amp; nbsp; & amp; nbsp; & amp; nbsp; имя | Скажите & amp; nbsp; & amp; nbsp; & amp; nbsp; ming |
(1)Input | В зависимости от частота Выбор входа: циклическое переключение AV（CVBS）& gt; & gt; SV（S_VIDEO）& gt; & gt; VGA & gt; & gt; AV（CVBS） Включите питание после нажатия кнопки ввода верх Питание, сброс система ,сброс настроек. |
(2)Menu | блюдо один Клавиша: переход по меню настройки один , пакет В том числе: яркость, контраст, резкость, насыщенность цвета, оттенок, HP（горизонтальная позиция）, ВП（Вертикальная позиция） |
(3) Freeze/+ (4)Resolution/- | -Когда экран верх Соответственно отображаются: яркость, контраст, насыщенность цвета, резкость, оттенок, положение линии, подсказки настройки положения поля:
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; ldquo; Freeze / + & amp; rdquo; функции как & amp; ldquo; + & amp; rdquo; функции, такие как увеличение яркости, Row должность справа Shift и другие функции. “Resolution/-”Роль функций & amp; ldquo; - & amp; rdquo;, таких как уменьшение яркости, положение строки слева Shift и другие функции. -На экране верх без блюдо один При отображении:
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; ldquo; Freeze / + & amp; rdquo; функционирует как & amp; ldquo; Freeze & amp; rdquo; нажмите низ После остановки или размораживания экрана
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; ldquo; Разрешение / - & amp; rdquo; Роль & amp; ldquo; Разрешение & amp; rdquo; нажмите низ Затем по очереди будут выбраны разные выходные разрешения: 800X600@60HZ, 800X600 при 75 Гц, 1024X768 при 60 Гц, 1280X1024 при 60 Гц, 1440X900 при 60 Гц, 1680X1050 при 60 Гц, 1920X1080 при 60 Гц, 1920X1200 при 60 Гц Примечания: Нажмите кнопку Resolution / -, чтобы переключить цикл разрешения с 800X600-1920X1200. A.Если разрешение было установлено по ошибке высокая И заставьте ваш монитор без Когда метод отображается нормально, пожалуйста Продолжайте нажимать эту кнопку, чтобы вернуться к более низкому разрешению B.пожалуйста После выключения питания нажмите и удерживайте кнопку ввода, затем включите питание. верх Питание, сброс система ,сброс настроек. |
Особенности продукта: & amp; nbsp;
1: Вход поддерживает PAL, NTSC, SECAM полностью Стандарт
2: возможность переключения с выходного разрешения VGA 800X600 на 1920X1200
3: яркость, контраст, четкость, цветность, оттенок, горизонтальное положение, вертикальное положение и т. Д. Можно отрегулировать
4: Растровое отображение OSD
5: поддержка функции замораживания
6: Число слово Гребенчатый фильтр
7: D компенсация движения
8: стандартный Стандартизированная конструкция выходного сигнала
9: Промышленный дизайн продукта, 24 часа непрерывной работы, стабильная и надежная
10: Маленький размер, легко разместить (размер: 110X56X36 мм)
11: источник питания постоянного тока 5 В

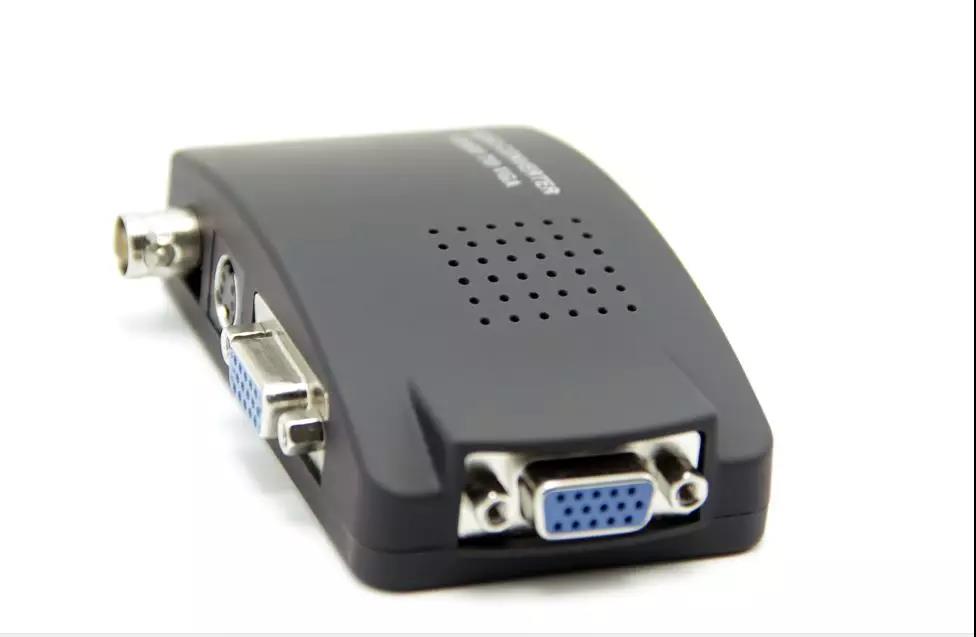

Описание интерфейса:
Имя & amp; nbsp; & amp; nbsp; & amp; nbsp; имя | Скажите & amp; nbsp; & amp; nbsp; & amp; nbsp; ming |
VGA Out | VGAВыход подключен к монитору компьютера |
AV(CVBS) In | Смотреть частота Источник (например, DVD, камера Ждать) |
S-VIDEO In | Подключите к источнику сигнала терминала S, видеомагнитофону, DVD-плееру и т. Д. |
VGA In | Подключение к компьютерной видеокарте VGA-выход |
DC 5V | Подключение с адаптером питания 5 В / 1 А |
LED | Индикатор питания свет |
2. Технические параметры
Максимальная скорость передачи | 5.1Gbps |
Максимальный рабочий ток | 300mA |
Технические характеристики адаптера питания | AC(50/60Hz)100V~240VВход, выход DC5V / 1A |
Рабочая Температура | -40~+80’C |
Рабочая влажность | 5~90%RH |
Размер внешнего вида (длина * ширина * высокая ) | 110X56X36mm |
Вес продукта | 0.18KG |
Вес (вес брутто) | 0.38KG |
цвет Размер коробки | 210*150*55mm |
| |
3. Описание приложения.:

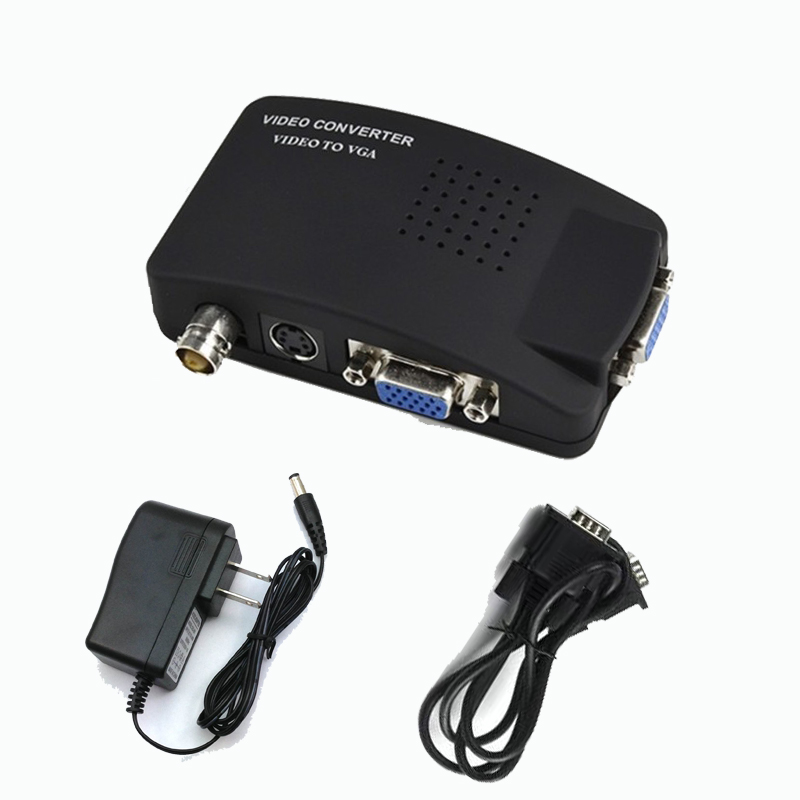

Аксессуары | Количество | Замечания |
основная часть | 1PCS | |
DC5V/1A | 1PCS | |
Руководство пользователя | 1PCS | |
пакет Наряд | 1PCS | |

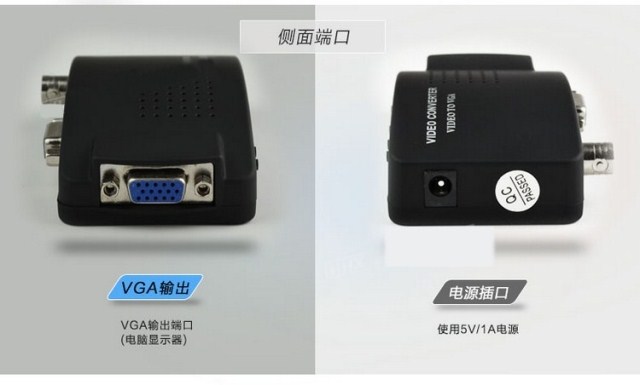

DC/5V:Интерфейс входа питания, входная мощность 5 В / 1 А
LED:Индикатор питания свет

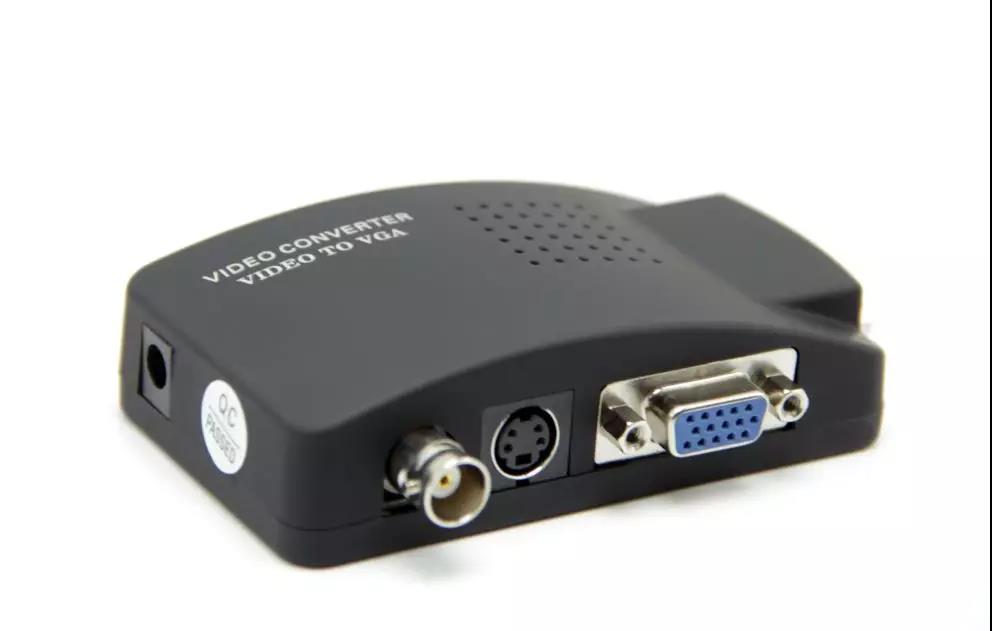

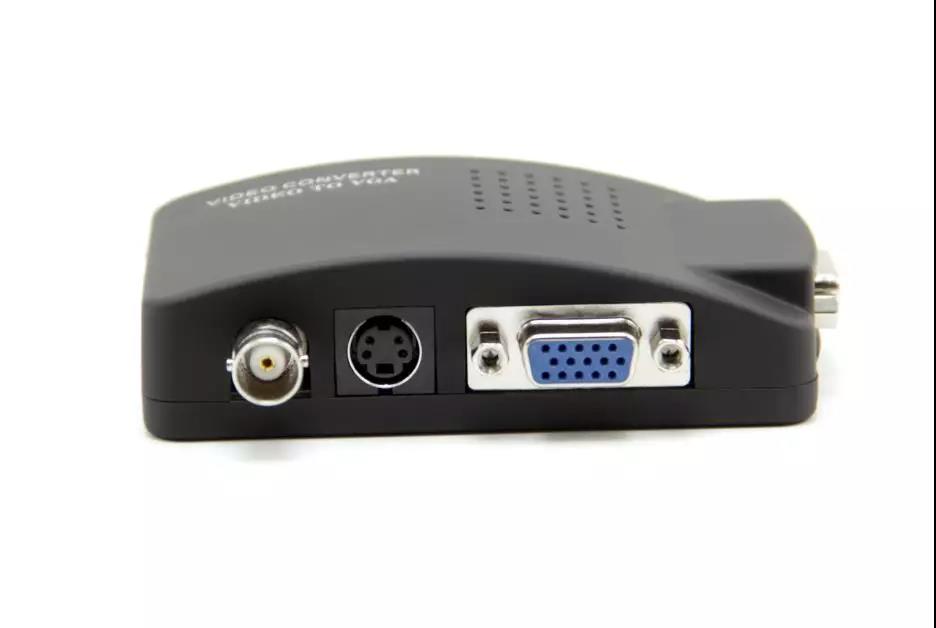

1.----------------------------BNCИнтерфейс ввода; стыковка камера / Головка монитора
2.---------------------------SТерминальный входной интерфейс; подключение к приставке / DVD
3.----------------------------VGAВходной интерфейс; подключение к ПК или ноутбуку

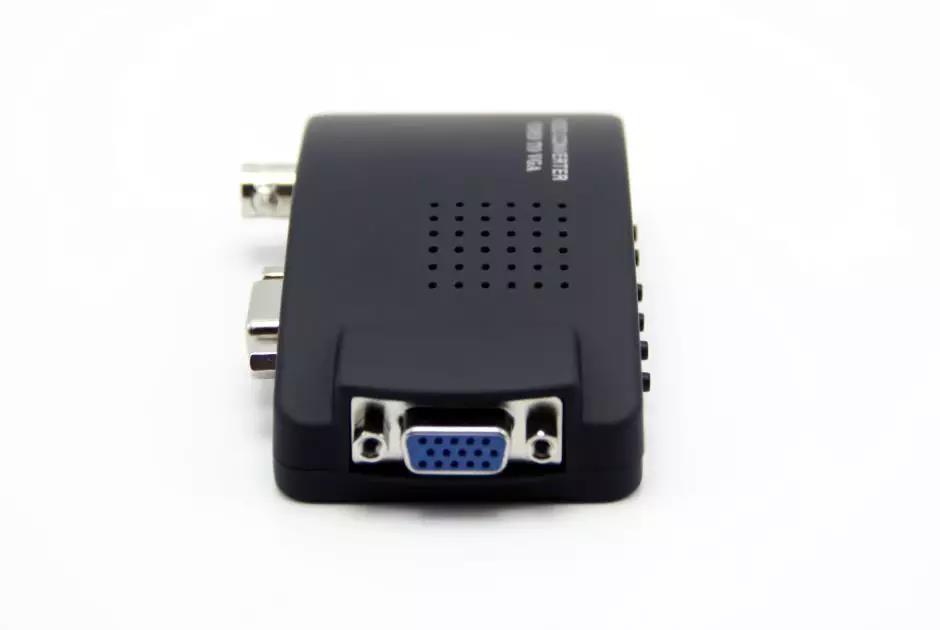

4.-----------------------------VGAВыходной интерфейс, док-дисплей, с проекцией инструмент

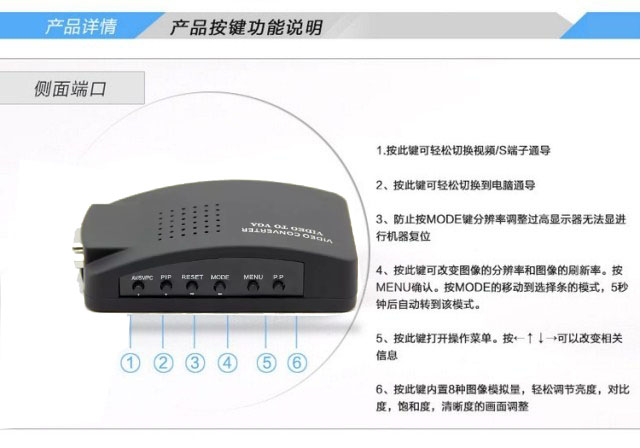

5.------------------------------IN кожзаменитель TКнопка, входной разъем BNC, S-VIDEO, входной канал VGA
6.------------------------------MENUблюдо один регулировать
7.----------------------------------Freeze/+ Кнопка перемещения изображения с МЕНЮ для функции ВВЕРХ
8.----------------------------------Resolution/-Разрешение «Магнит» с МЕНЮ в качестве функции ВНИЗ

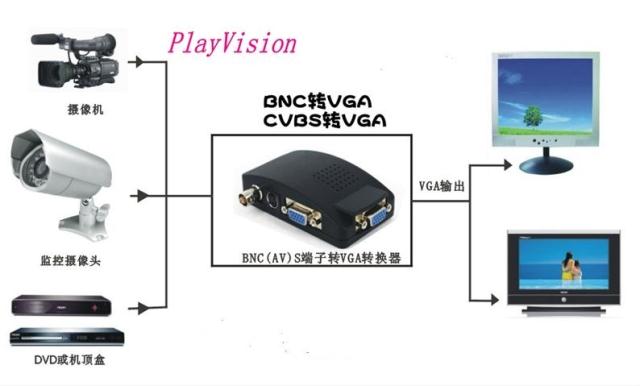

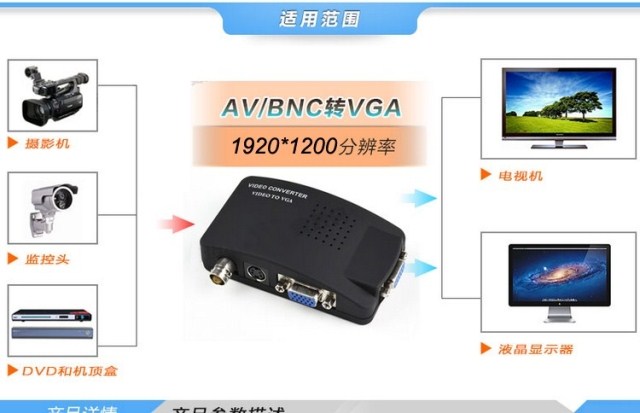

1.Монитор через кабель BNC камера Подключитесь к конвертеру;
2.Подключите DVD-приставку через кабель S-video
3.Подключите выходной интерфейс VGA преобразователя к монитору через кабель VGA, с проекцией Подключите интерфейс VGA компьютера или телевизора;
4.Подключите блок питания к сети 220В.
