• младенецСтабильный и надежный, размер изысканный,Мощный,Только5.5×5.5×2,8 см.



Принцип Обзор

Этот диск использует ведущую технологию обнаружения тока цепи двигателя тока, имеет Щетка постоянного тока скорость скорости самостоятельной тестирования, регенеративный ток постоянный токовый тормоз (или тормоз ) Технология и мощные технологии регулировки PID могут идеально контролировать запуск двигателя, торможение ( тормоз ), Коммутационный процесс и блокировка защиты. Время отклика двигателя короткое, и отскок небольшой; выходной ток в основном контролируется для предотвращения тока, имеет Эффект защитный двигатель и привод. И может пройти диск переключатель Или последовательный порт, настройка тока номинального номинала двигателя, может привести к запуска двигателя, тормозным и блочным током ограничено номинальным диапазоном тока двигателя, эффективность высокая ,установить полностью Хорошее исполнение.

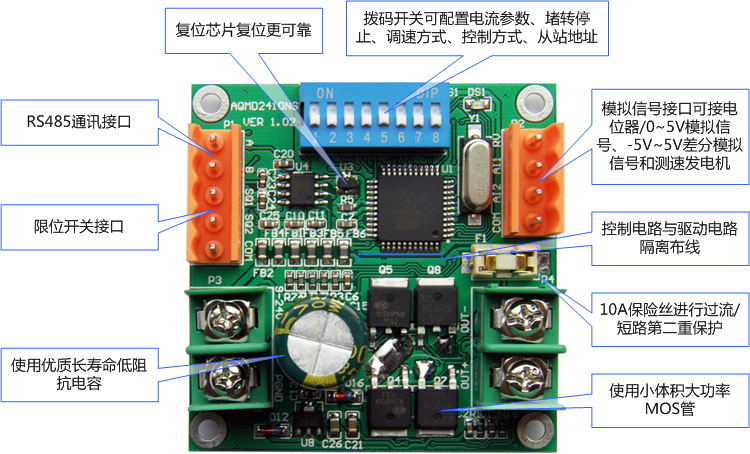

AQMD2410NSОсобенности функции драйвера двигателя DC



материал низ Адрес нагрузки:http://www.akelc.com/download/show_59.html



Подходит дляПараметры двигателя

• Номинальное напряжение24VМотор, подходит стандартный Идентификационная мощность120 Вт и низили стандартный Определить ток7А низМотор надолго
• Номинальное напряжение12VМотор, подходит стандартный Идентификационная мощность45 Вт и низили стандартный Определить ток7А низМотор надолго

（Привод может нанести номинальный ток 7А в течение длительного времени, но двигатель верх стандартный Номинальная мощность знаний, как правило, называется выходной мощностью, с учетом потери двигателя, поэтому эффективность двигателя, номинальное точение = номинальная мощность / номинальное напряжение / эффективность требуется для расчета номинального тока.）

Больше пособий по эксплуатации продукции и программного обеспечения ввода в эксплуатацию и т. Д. пожалуйста Связаться с обслуживанием клиентов.



Набирать номер переключатель Настроить

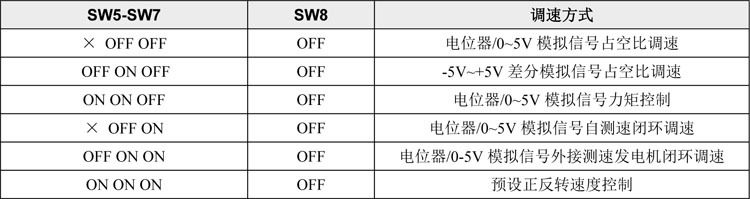

Конфигурация режима управления

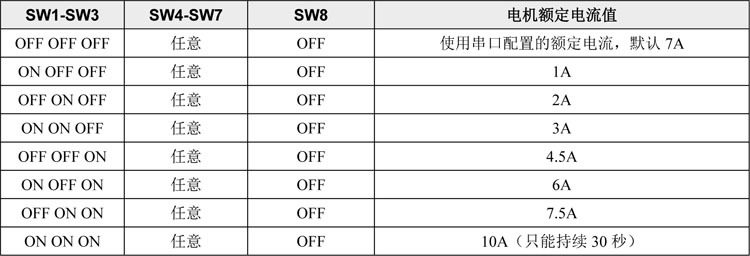

2. Конфигурация тока номинального двигателя



3. Конфигурация контроля скорости



4. Конфигурация времени блокировки



классический Тип метода

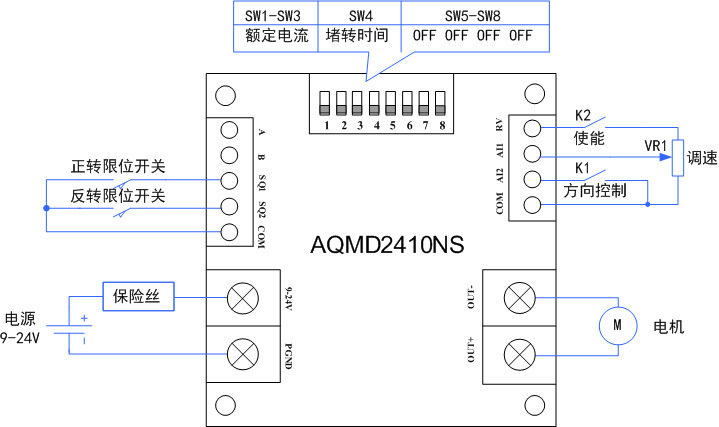

1. Потенциометр Добский цикл Контроль контроля скорости подключение



Этот подход может реализовать скорость двигателя на потенциометре VR1, пройти переключатель Двигатель управления K2 включает и переключается через переключающий двигатель K1, через предел переключатель Для положительных лимитов инверсии.

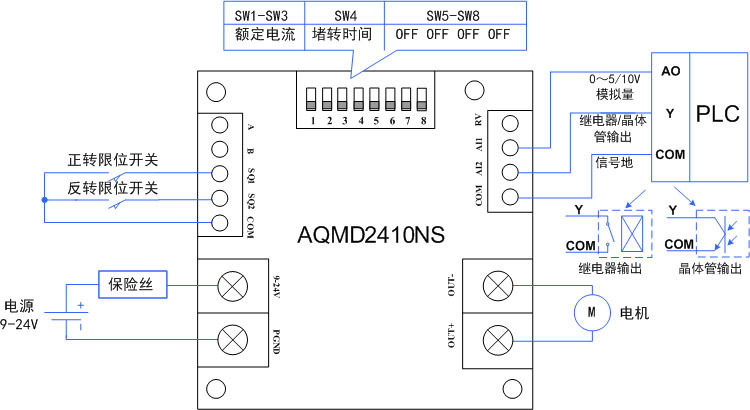

2. Способ управления скоростью питания PLC аналоговой работы




Этот подход может реализовать скорость двигателя через аналог PLC, чтобы вращаться через мотор переключения реле / ​​транзистор, через предел переключатель Для положительных лимитов инверсии. Когда значение напряжения AO равно 0 В, двигатель останавливается; когда значение напряжения Ao равно 0 ~ 5 В, выходной рабочий цикл пропорционален значению напряжения Ao; когда напряжение AO составляет 5 ~ 10 В, двигатель полностью Вращение скорости.

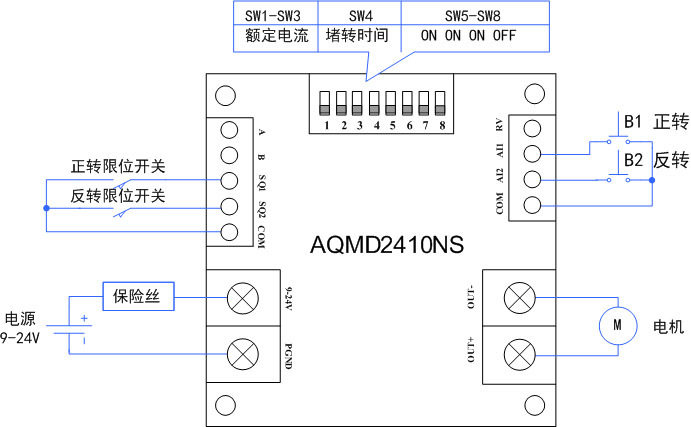

3. Предустановленная положительная инверсионная система контроля скорости управления скоростью



Предустановленная положительная разворотная точка контроля скорости режима контроля работы: нажмите низ B1, двигатель поворачивается; B1 откажется, двигатель останавливается; когда регулярный предел расположен, двигатель останавливается, затем нажмите B1 без Эффект; нажмите низ B2, изменение двигателя; B2 BOCK, двигатель останавливается; когда обратный предел ограничен временем, двигатель останавливается, затем нажмите B2 без эффект.
Если среда большая, емкость одного 104 параллельно между AI1 и COM и AI2 и COM. Если вы используете аккумулятор для питания привода, рекомендуется подключиться к интерфейсу питания. цена 1шт Предохранитель 10А.

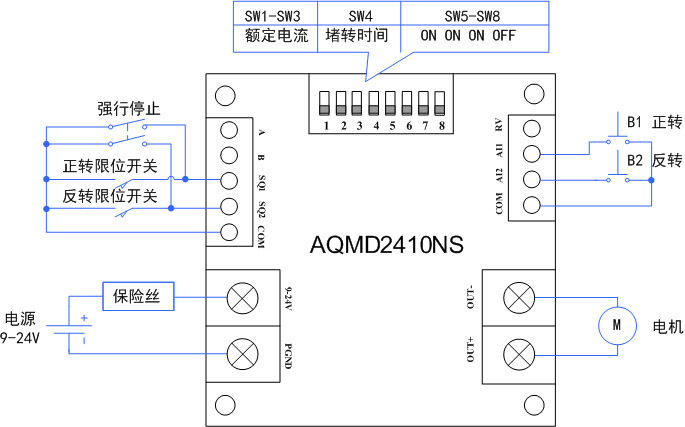

4. Предустановленная положительная инверсионная скорость самоконтроля.



Предустановленная положительная скорость скорости скорости самопотипики Процесс работы: нажмите One низ B1, двигатель поворачивает его до правильного предела переключатель Нажмите на двигатель, чтобы остановить или нажмите One низ B2 Пусть двигатель обратный; нажмите One низ B2, двигатель обращается до предела разворота переключатель Нажмите на двигатель, чтобы остановить или нажмите One низ B1 делает двигатель вперед. В процессе упражнения, без На правильном повороте или обратном вращении двигателя, низ Насильственно остановиться переключатель Сделайте двигатель на мотор.
Если среда большая, емкость одного 104 параллельно между AI1 и COM и AI2 и COM. Если вы используете аккумулятор для питания привода, рекомендуется подключиться к интерфейсу питания. цена 1шт Предохранитель 10А.

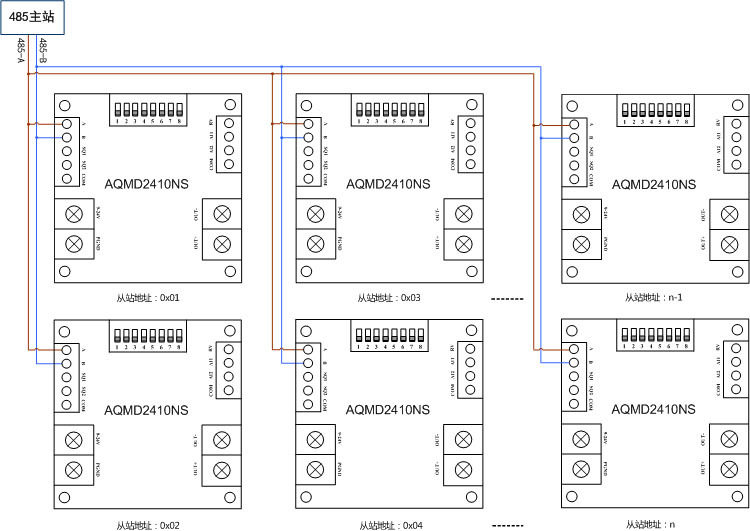

5.485 Многосторонняя связь Контроль



Каждый диск линия 485 по А-А, В-В параллельно с последующим этапом 485 соединен с ведущей станцией, ведущая станции 485 через драйвер адреса ведомого устройства, выполненный с возможностью обеспечения независимой работы каждого привода. Каждый адрес должен быть уникальной конфигурацией привода, не может быть повторен с другими приводами.

материал низ Адрес нагрузки:http://www.akelc.com/download/show_59.html

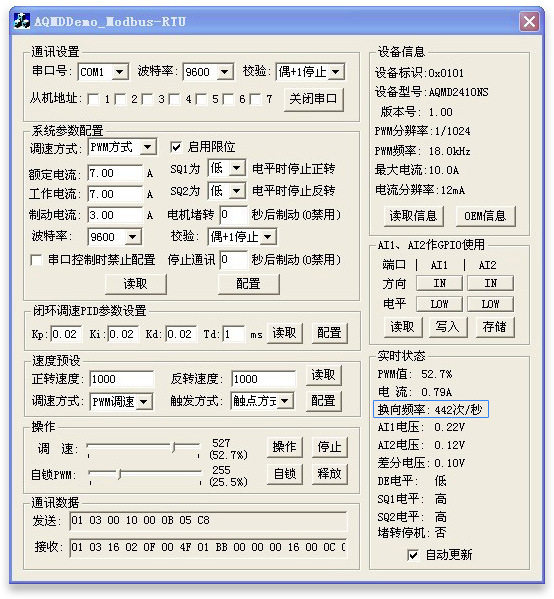

Образец программы

Обеспечение пример программы PC ( содержит Source) можно использовать для настройки параметров, ввода в эксплуатацию двигателей или вторичное развитие.

Измерение производительности

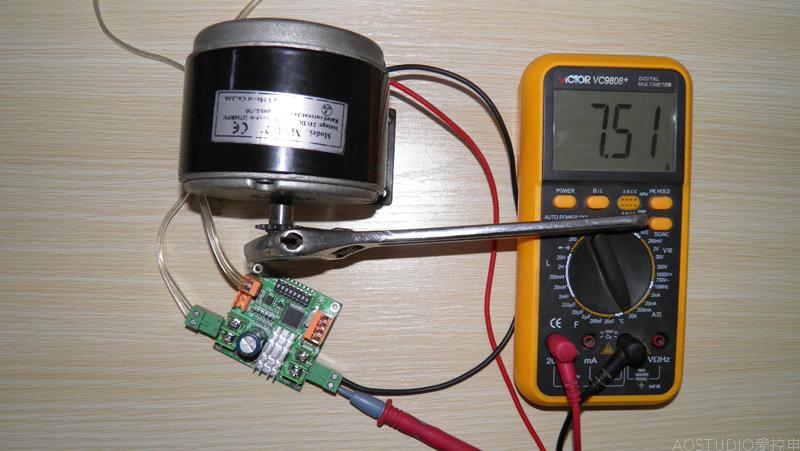

1, тест на грузоподъемность

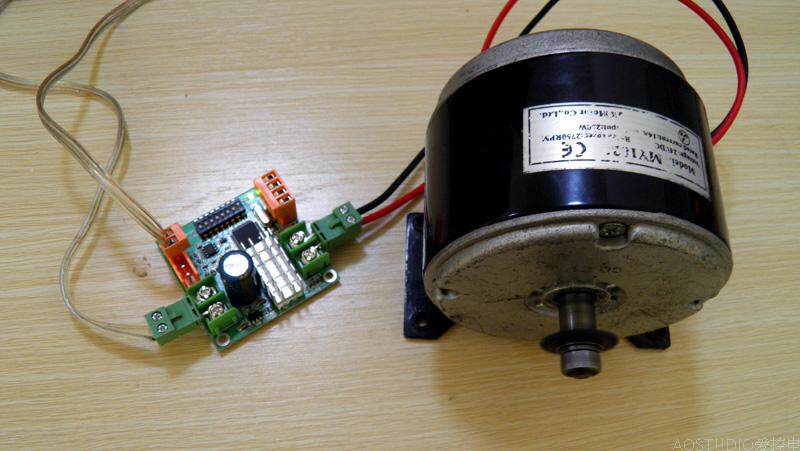

250 Вт батарейный автомобильный мотор в основном верх Способность водить!



Когда нагрузка на двигатель слишком большая или заблокирована, драйвер будет выводить устойчивый поток, значение выходного тока является предварительно определенным номинальным током; следовательно, имеет Эффективное защитное двигатель и привод, блокируя 7,5а в течение длительного времени полностью не имеет вопрос!



2, тест времени отклика

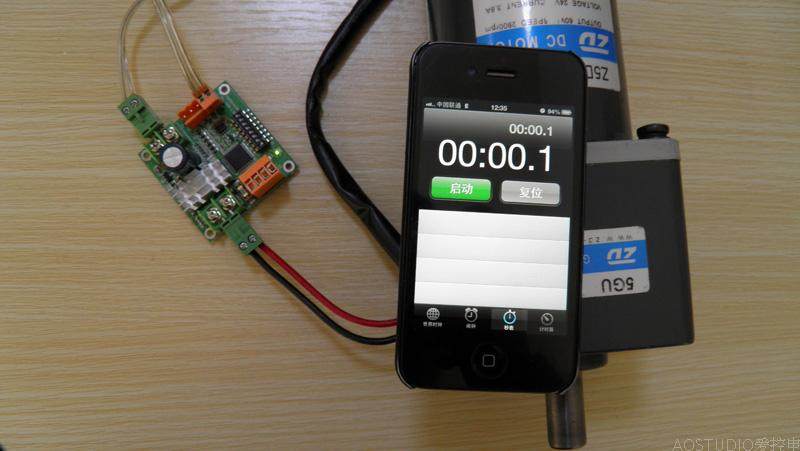

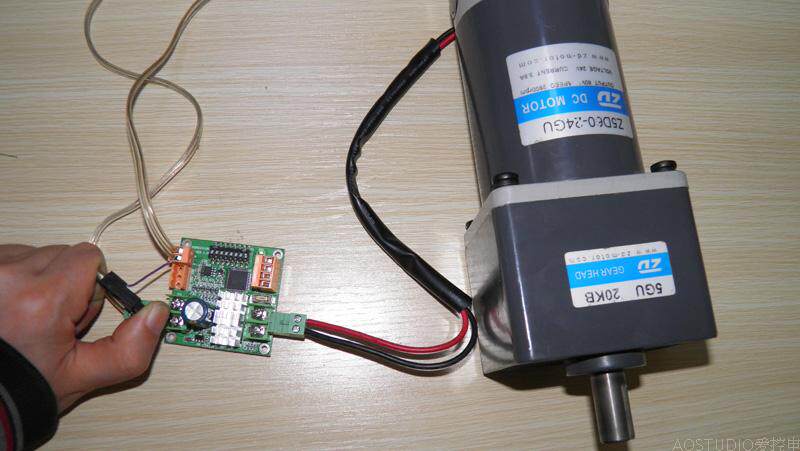

24V / 60 Вт скорость редуктора полностью Скорость вращения тормоз Требуется время около 0,1.

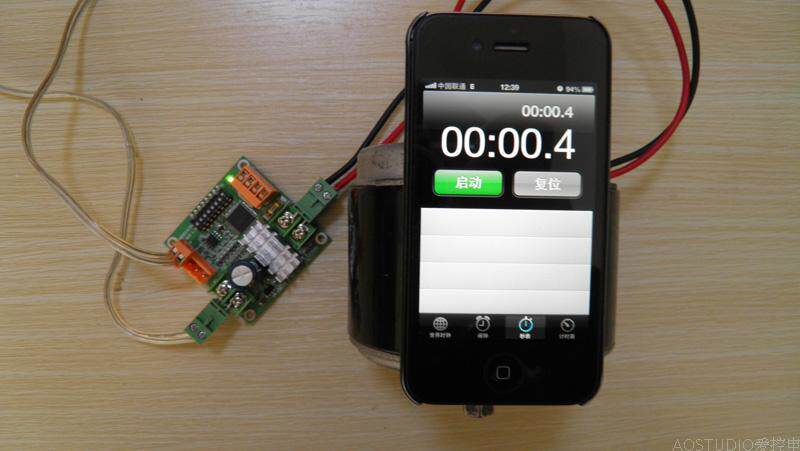

24 В / 250 Вт Автомобильный мотор полностью Скорость вращения тормоз Требуется время около 0,4.

Запуск двигателя тормоз Процесс стабилен, процесс запуска обычно короче тормоз Время, двигатель инверсия к соотношению времени переключения тормоз Время немного длинное, близко к 0,1с.



3, тест против помех

Спецоментальная способность против помех, используйте более легкий воспламенитель (мгновенное напряжение обычно 2000 В ~ 10000 В) Электрический шок произвольный порт проводки, привод Enron без Swap, 485 Связь не прервана.



Специальная функция

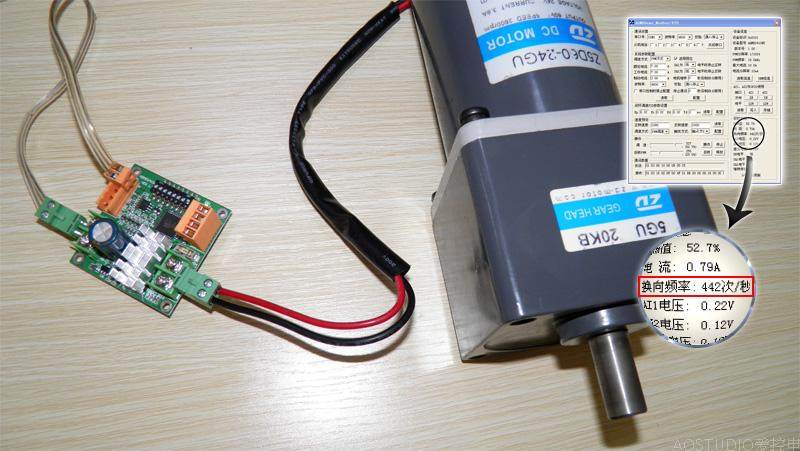

    для больших мощностей двигателей (обычно 0,5а верх Несомненно без Требуется скорость скорости, и привод может напрямую измерить коммутатор моторного коммутатора. частота ОтказОбратный частота В дополнение к количеству преобразованных времен с вращением двигателя, умноженное на 60 - скорость двигателя.（Скорость двигателя=60 *Обратный частота / Мотор вращение круга）Анкет На основании функции самопроверки этот привод может реализовывать блокирующие суждения и устойчивую функцию (т. Е. Изменение нагрузки вызывает изменение скорости, привод будет автоматическая Отрегулируйте скорость до предыдущих скоростей).

Привод передняя структура

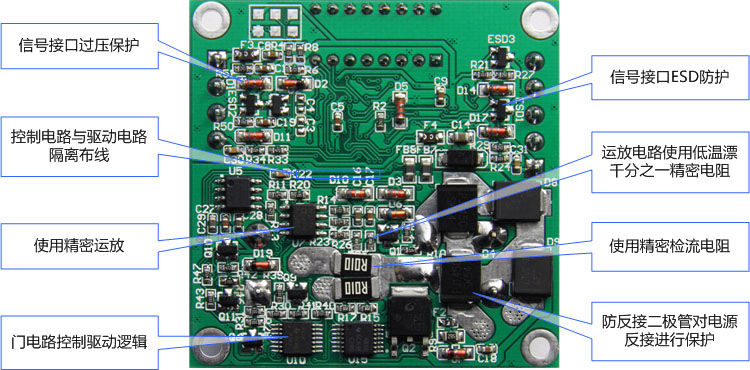

Структура завода

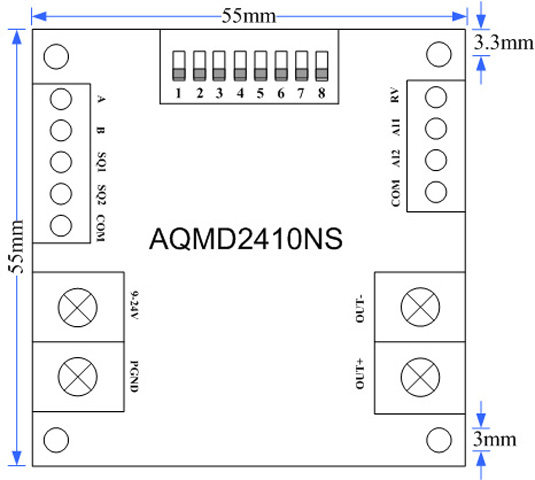

Размер определения



Требуется информация, такая как ручное и отладное программное обеспечение, пожалуйста Связаться с обслуживанием клиентов

AQMD××××Ссылка выбора привода серии NS











• Водитель верх До использования электроэнергии, пожалуйста низ Загрузите «Руководство пользователя» и используйте его в соответствии с рабочей процедурой.

Детская информация пакет содержит :

1. «Руководство пользователя»;

2. копия соглашения;

3, Пример поколение Код один;

4, настройте программное обеспечение.

Ты сможешь&Ldquo; детка Описание&Rdquo; низ Запрос на обслуживание клиентов после содержания ребенка.

Официальный сайт: 220 юаней / шт.











При использовании для продукта или промышленного контроля рекомендуется выбиратьэто стиль Водитель;

Если у вас есть коэффициент затрат, вы выберете этого ребенка, рекомендуется сначала взять образец, а тест соответствует требованиям перед покупкой.
Если требуется питание, производительность лучше, метод управления связан с этим модуль сродни модуль ,можешь выбрать
