Низкое энергопотребление, обратное соединение синий зуб модуль Нижний панель （Подходит для продаж нашего магазина HC-05 06 синий зуб）

Цена:23 руб.

Внимание: Цена может отличаться. Смотрите актуальную цены и наличие на оригинальном сайте ТаоБао.

Оригинальная цена~ ¥1.3 (1.4)

Добавить в корзину

Добавить в избранное

Продавец:zhangyongweng998

Рейтинг:

Всего отзывов:0

Положительных:0

Описание товара

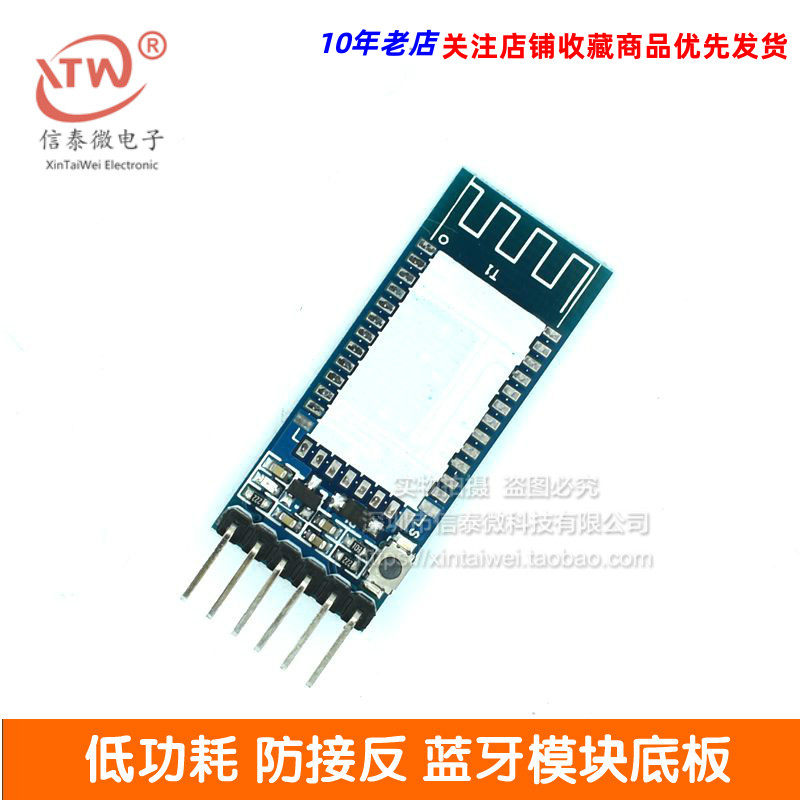

синий Нижняя часть последовательного порта панель
этот продукт без любой синий Функция зуба, синий зуб модуль Вам необходимо принести свой; предоставляется только схематическая диаграмма в формате PDF, без какой-либо другой информации.
данные низ Адрес загрузки:
http://pan.baidu.com/share/link?shareid=563621&uk=3658464780

Один, модуль параметр:
1.Размер печатной платы: длина 37,3 мм * 15,5 мм (ширина)
2.Вес: 2 г
3. Входное напряжение: DC3.6V - 6V, запретить превышать 7V
4. Защита от обратного подключения источника питания модуль Не работает
5. Можно установка Общие модели синий зуб модуль , Например, HC05 / 06/07 / BC04 или другое определение контакта, совместимое синий зуб модуль
6. С четким кнопка , Может поддерживать имеет кнопка Штырь модуль (Например, хост HC05 / 06/07)
7. 6 выводов: VCC / GND / TXD / RXD / STATE / EN
8. Установите контакт включения EN, плавающий или подключите high power обычно, модуль Нормальная работа; замкнут при заземлении модуль Источник питания (ток <20 мкА после выключения) снижает энергопотребление
9. Серийное производство патчей на заводе, стабильное и надежное качество.
Примечание:Когда BC04 подключен, по умолчанию используются аппаратные настройки и ведомый режим, если вам нужно изменить его в настройках программного обеспечения, вам нужно перейти с 3,3 В на PIO4.
Советы:пожалуйста Припаяйте использованные контакты в соответствии с предоставленной схемой, неиспользуемые контакты не припаивайте.

Во-вторых, отгрузка ясна один :
1. синий Нижняя часть последовательного порта панель 1 шт
2. 1 копия принципиальной схемы в формате PDF (самовывоз низ Загрузка)
