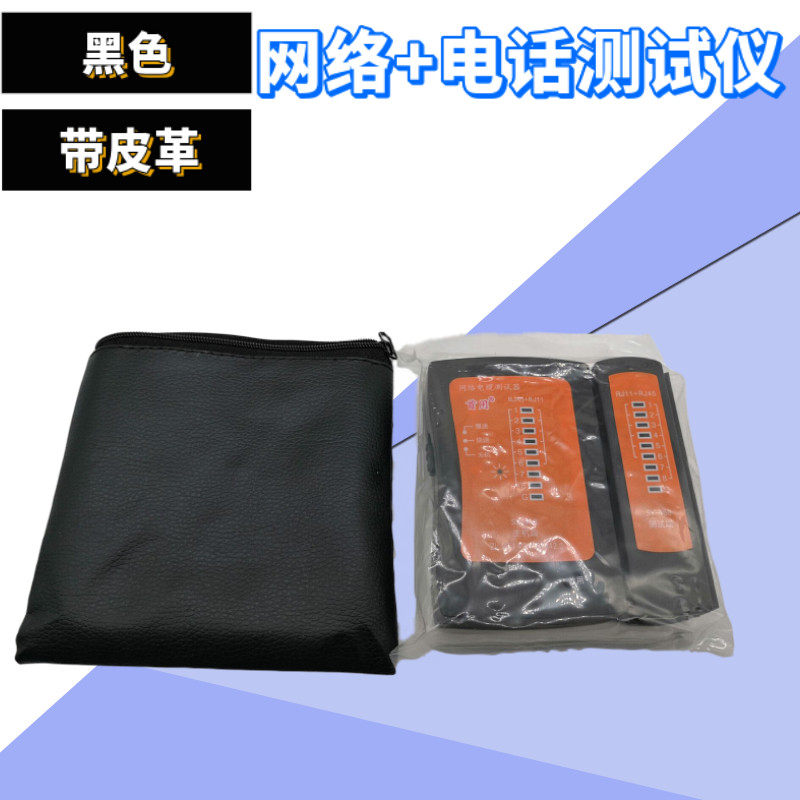

Название: Первый проволочный измерительный прибор двойного назначения.
Использование продукта: используется для проверки подключения и отключения телефонных линий, сетевых кабелей и т. Д.
Тестируемые типы штекеров: 8P8C, 6P6C, 6P4C, 6P2C.
руководство пользователя:
Используйте 8 витых пар по одной（Верный） автоматическая Режим сканирования, быстрое тестирование витой пары и коаксиального кабеля. только Нужно управлять мощностью переключатель Можете протестировать. а также имеет Быстрая и медленная тестовая скорость второй передачи, подходящая для разных людей. состав новый Инь, ручной терминал и удаленный терминал можно разделить и закрыть. Используйте поверхность из ПВХ панель , Скрытая светящаяся трубка, даже если кто-то случайно наступил на нее, она не будет повреждена, особенно подходит для испытаний на строительной площадке.
Технология относится стандартный :
Тестовый кабель: RJ45, RJ11
Тип источника питания: ламинированная батарея постоянного тока 9 В
Потребляемая мощность: 25 мА
Размер: 10,5 * 10,5 * 2,6 мм
Вес: около 200 грамм
1. Функция:
1. Пары витых пар 1, 2, 3, 4, 5, 6, 7, 8, G каждая пара по одной（Верный）Протестируйте и сможете определить, какой из них（Верный）Неправильная проводка, короткое замыкание и обрыв.
2. переключатель ON - это нормальная тестовая скорость, & amp; ldquo; S & amp; rdquo; - медленная тестовая скорость.
2. Тест витой пары: включите питание, вставьте вилки сетевого кабеля в основной и удаленный тестеры соответственно, и хост покажет свет Мигает по очереди от 1 до G, низ легенда:
Главный тестер: 1-2-3-4-5-6-7-8-G
Удаленный тестер: 1-2-3-4-5-6-7-8-G（RJ45）
Если проводка ненормальная, нажмите низ Ситуация показывает:
1. Когда имеет При обрыве сетевого кабеля главный тестер и удаленный тестовый терминал № 3 свет Украшения не яркие.
2. Когда имеет немного полосатый Если линия не работает, сколько полосатый Линия не яркая, когда к сетевому кабелю подключено менее 2 линий, свет Это не ярко.
3. Когда два конца сетевых кабелей вышли из строя, например 2, 4 провода вышли из строя, на дисплее отображается следующий вид. низ :
Основной тестер остался без изменений: 1-2-3-4-5-6-7-8-G
Терминал удаленного тестирования: 1-4-3-2-5-6-7-8-G
4. Когда сетевой кабель имеет Когда 2 провода закорочены, главный тестер не загорается, а удаленный тестовый терминал показывает два коротких замыкания. свет Все немного светлые, если имеет 3 корня верх （ содержит 3 куска）При коротком замыкании имеет Короткое замыкание полосатый Номер строки свет Это не ярко.
3. При тестировании патч-панелей и настенных креплений модуль , Вам понадобятся две одинаковые перемычки, чтобы перейти к тестеру. верх .
