Триаксиальный водитель CNC Mach3 TB6560 3.5A трехосный ступенчатый двигатель товар в наличии

SFU1605 шариковый винт комплект Встряхнуть руку полностью Набор точности TBI шариковых гайки разлетаться, как горячие пирожки ¥.50.00 верх Серебряный смешанный линейный HGH15 линейный направляющий ползунок 20CA полностью Набор внутренних слайдов сверху разлетаться, как горячие пирожки ¥.9.00 Бар Винту Рукав Поддержка Конец BKBF12-40 Ведущий Винт Точность Поддержка Сиденье FKFF8-30EKEF10-30 разлетаться, как горячие пирожки ¥.20.00 Шариковая винтовая линия Слайд Модуль Подшипник Подшипник Сиденье Стационарное Сиденье двигателя Шагпинг Сервомер Один разлетаться, как горячие пирожки ¥.170.00 Ручная покрытовая хромированная оптическая ось дверь алюминий Отслеживаемая поддержка сиденья Rail SBR12 / 16/20/25/30/40 орбита разлетаться, как горячие пирожки ¥.2.00 Хромированная оптическая ось цилиндрической линейной направляющей рельсовый ползунок Tap Rag стержень ползунок стержень мягкий вал жесткий вал направляющий столбец мягкий вал разлетаться, как горячие пирожки ¥.10.00 Синхронизация модуля прямой слайд с электрической железной дорогой слово Шариковый винтер стержень прямой рельс свинцовый винт миниатюрный три оси разлетаться, как горячие пирожки ¥.1091.00 товар в наличии Прецизионный шариковый винтовой гайки модуль стержень SFU1605 Поддержка сиденья муфта гайки сиденья комплект разлетаться, как горячие пирожки ¥.185.00



Книга стиль Продукт чип TB6560 должен выбрать Toshiba, Япония в новой упаковке импортировано чип Его функции и качество намного сильнее, чем A3977 и TA8435! поколение Вкус!

Книга стиль Продукт чип TB6560 должен выбрать Toshiba, Япония в новой упаковке импортировано чип Его функции и качество намного сильнее, чем A3977 и TA8435! поколение Вкус!

Product Features:

• Toshiba TB6560AHQ chip - maximum3.5Adrive current, more powerful !
• 1 - 1/16 microstep setting - higher accuracy, smoother operation !
• Overload& over-current& over-temperature protection, full protection of your computer and peripheral equipment
• 4 files current settings can be set according to the user the actual current requirement
• Full closed-type optical isolation to protect the user's computer and equipment
• Professional design, two-stage signal processing, super anti-jamming
• Bipolar constant current chopper drive motor low-speed non-creeping phenomenon, noise, non-resonant region
• Four input control, you can set limit, emergency stop, which is divided into pairs of knives

Attention:

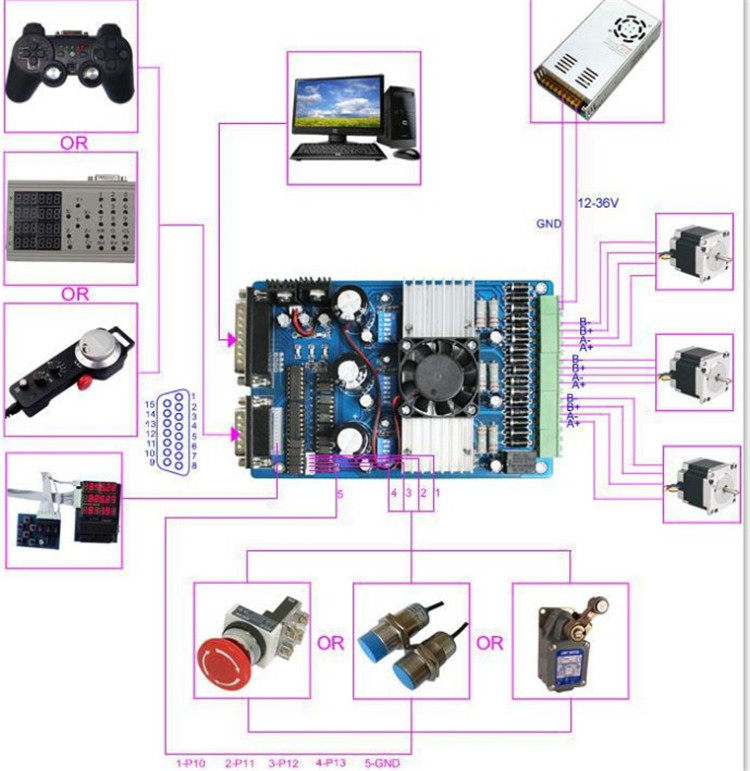

• Please connect the power supply to the power switch of12-36 V, 8A
• The power output of 12V shall be applied to the radiator fan of 12V
• The interface of driver shall be connected with2/4 phase, 4/6/8 leads stepper motor within 3A current
• This board can work with bothunipolar and bpolarstepper motors
• The spindle motor is controlled by Parallel Interface. The voltage of the spindle motor must comply with the scope of the supply voltage

Specifications

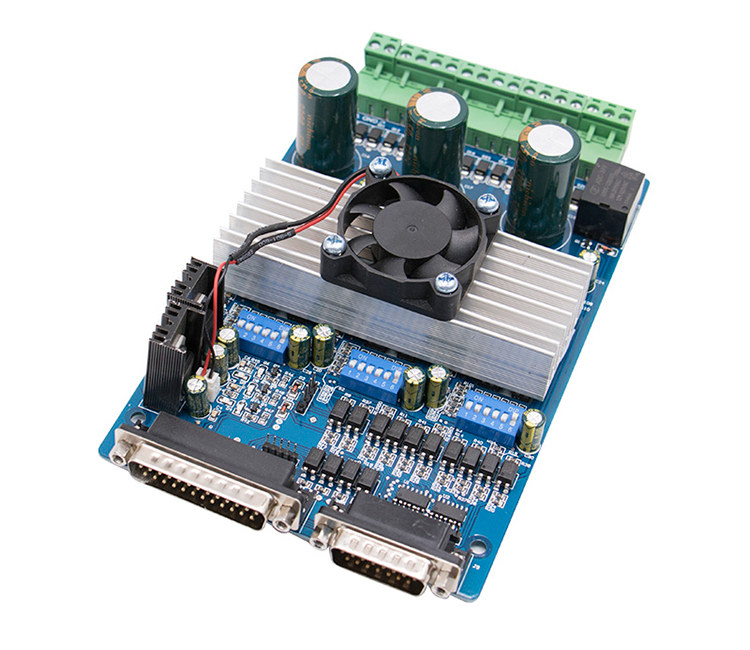

User Guide for 3 axis TB6560 driver board

Product Features:

· Toshiba TB6560AHQ chip - High power, maximum 3.5A drive current chipset

· 1-1/16 microstep setting - Higher accuracy and smoother operation than standard 1, 1/2 step

· Adjustable drive current settings for each axis - 25%,50%,75%,100% of full current can be set for different stepper motors

· Overload, over-current and over-temperature safety - Full protection for your computer and peripheral equipment

· On board current switching - Power output can be set according to specific user requirement

· Full closed-type optical isolation to protect the user's computer and equipment

· Relay spindle interface - Outputs Max. 36V 7.5A for spindle motors or coolant pump (only one device can be powered by this output!)

· 4 channel inputs interface- Can be used for XYZ limit and emergency stop

· Professional design - Two stage signal processing with super anti-jamming

· Bipolar constant current chopper drive with non-resonant region - Controls motors smoothly through range without creep effect

· Four control inputs (divided into pairs of knives) - Allows setting of limit and emergency stop

· Universal architecture - Supports most parallel software MACH3, KCAM4, EMC2 etc!

Dip settings:

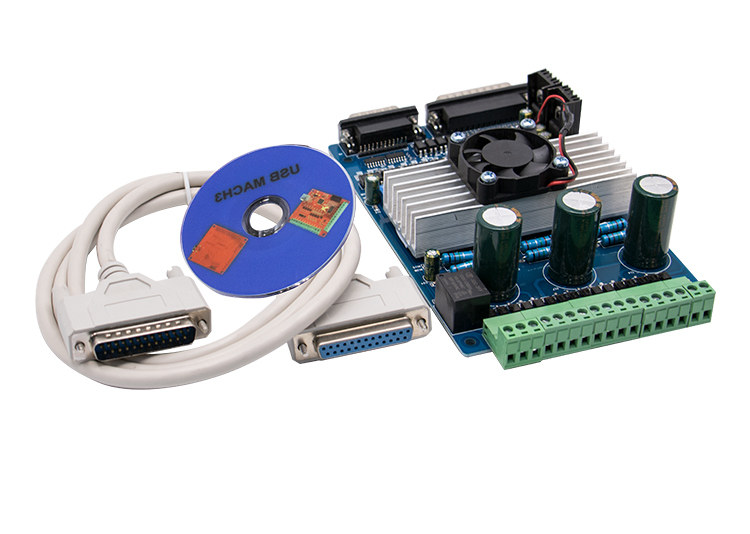

Package included:

1 X 3Axis TB6560 Stepper Motor Driver

5 X Wire connectors

1 X Cable

1 X CD software(English Manual& Mach 3)
