Этот продукт является узлом локальный приемник, настроен: 12 частота Добавьте 1 путь к обратным данным, вы можете принести 12 передатчиков на основе узлов!

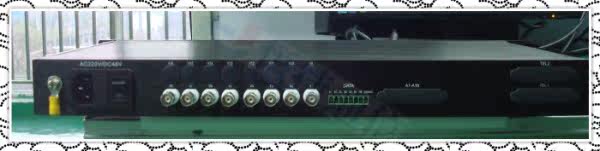

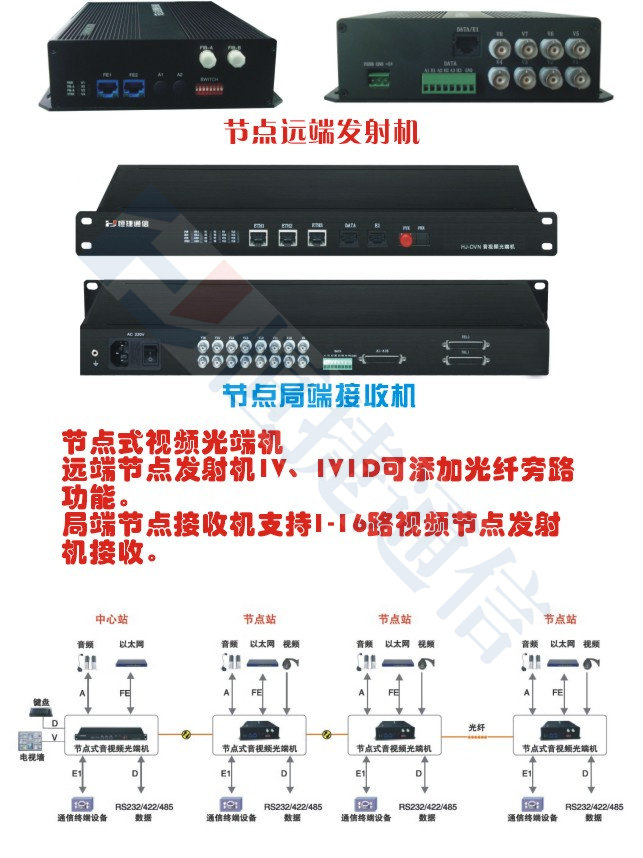

Узел-конечная диаграмма приемника
1.1 Обзор продукта
Узел частота Оптическое конец полностью новый Концепция дизайна и промышленности новый Технология, создание новый Технология мультиплексирования Time Division используется в качестве биографии
Перевозчик нагрузки, имеет Сеть гибкая, а передача надежной передачи разработана для мониторинга приложений, таких как интеллектуальные клетки и промышленные парки.
Интеллектуальная цепочка оптического трансмиссионного оборудования. Передача система До 12 устройств для доступа переднего доступа, каждое устройство доступа на переднем углу
Может получить доступ к 1-4 дороге частота ,весь система Вы можете предоставить двустороннюю передачу данных в RS485 и 1 канал совместного использования номера Ethernet для каждого интерфейса.
Согласно оценкам, каждый передний конец может быть расширен, 1 способ два переключатель Сигнал, 4 канала звука частота 4-контактный телефон. Видеть частота Использовать слово Не сжатый и
Технология мультиплексирования временных точек, поддержка данных RS422, RS485 или RS232, поддержка Ethernet 10M / 100M Adapsive, телефонная поддержка
Две четыре линии, звук частота Поддержка стерео.
Эта серия продуктов принята высокая Надежность переключатель Обход технологии, чтобы убедиться, что любое передовое устройство не удается
Узел оказывает влияние.
1.2 Функциональные особенности
■ Каждый интерфейс имеет скачки и защиту от трехстустовой защиты молнии
■ модуль Дизайн, легко расширить
■ в то же время частота ,звук частота , RS485 / RS422 / RS232, телефон, Ethernet
■ Совместимость с PAL, NTSC, SECAM частота Система
■ полностью количество слово без сжатие, без Повреждение передач на уровне вещания
■ без Регулировать частота Фазофаз, настройка помех
■ Расстояние передачи Light Line 20 ~ 100 км доступно
■ Промышленно-классный дизайн, безопасность полностью надежный
■ установка после окончания без Нужно отлаживать, обслуживание один
■ без Электромагнитная интерференция（Emi.）,стрелять частота помехи（Rfi.）
■ Идеальная функция управления сетью, операция оборудования для обнаружения в реальном времени в различных состояниях（Необязательный）
■ Поддержка пользовательской настройки и режима OEM

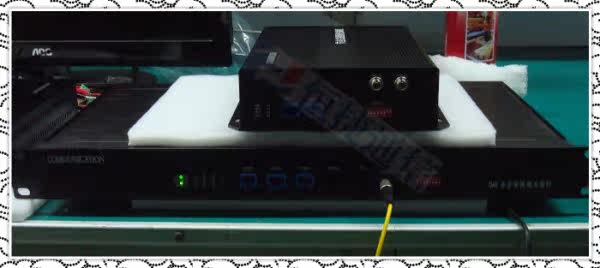

1.3 система сочинение
Узел частота Оптический терминал в основном состоит из устройства для доступа переднего доступа и центральным приемным устройством.
3
1.4 Техническая указывание стандартный
■ Спецификация интерфейса волокна
Виды волокна один Модель / мультимод, один Волокно / двойное волокно (необязательно)
Расстояние передачи 0 ~ 100 км (необязательно)
Физический интерфейс FC / SC (необязательно)
■ частота Спецификация интерфейса
Видеть частота Импеданс ввода / вывода 75&Омега; небалансированный интерфейс
Видеть частота Напряжение ввода / вывода классический Пик - пиковый 1ВП-р, максимум 1,5 л.
Видеть частота Пропускная способность 8 МГц
Видеть частота Цифровые биты широкий 8bit 10bit
Дифференциальное усиление≤2%≤1%
дифференциальная фаза≤2°≤0.6°
Поле наклона≤1%≤0.5%
Соотношение шума сигнала≥65dB≥70dB
Физический интерфейс BNC.
■ звук частота Спецификация интерфейса
Баланс типа сигналов или небалансированная стерео частота Необязательный
звук частота Баланс входного импеданса 600Ω/47K&Омега;, небалансный 18 тыс.Ω
звук частота Обычный баланс импеданса 100&Омега;, небаланс 50Ω
Диапазон уровня ввода 16 дБм
Коэффициент справки (взвешенный) 80 дБ
THD + N искажение градусов 0,02%, 0 дБ
частота Ответ + 0,25 дБ, 20 Гц-20хц
Изоляция канала 80 дБ, 20 Гц-20хц
звук частота Цифровой бит широкий 24бит
Скорость отбора проб 48 кГц
Физический интерфейс RCA
■ Спецификация интерфейса Ethernet
интерфейс стандартный Quai-Ieee802.3 10base-tx стандартный разрешать
IEE802.3U 100base-tx стандартный разрешать
4
IEEE802.3ab. стандартный разрешать
Рабочий режим: полностью Дуплекс / половина дуплекса полностью Адаптивность
Физический интерфейс: RJ45
■ Спецификация голосового интерфейса
Voice Type FXO / FXS
Тангель≥65dB
Тяжелый шум≤63.7dBmop
Потеря введения -3±0.75dB
частота Особенности 300 ~ 3400 Гц (-0,6 ~ + 3 дБ)
Интерфейсный импеданс 600.Ω
Цветное напряжение AC75V.±15V
Интерфейсный канал -48V.
Физический интерфейс DB25 / RJ45
■ Спецификация интерфейса данных
Интерфейс данных RS232, RS422, RS485, TTL
показатель≤ 115.2Kbps
частота битовых ошибок≤10-9
■ Рабочая среда
Рабочая температура -20 ° C ~ + 70 ° C
Температура хранения от -40 ° C ~ + 85 ° C
Относительная влажность 10% ~ 95%
Атмосферное давление 70 ~ 106 кПа
■ электромагнитная совместимость
Радиация EN50081-1, EN55022-B, CE, FCC
Намагниченность EN50130-4, EN50028-1
■ Раздел питания
Входное напряжение DC5V / AC220V
Колебания напряжения DC4.2V ~ DC5.8V AC190V ~ AC260V
Потребляемая мощность <20 Вт
