Конфигурация: один плесень один Трансмиссия волокна 8-канальный телефон, дополнительная сеть 100 м

           интерфейс волокна SC или FC

          пожалуйста 2 комплекта

Обзор

От 1 до 8 слов представляют собой электромощность телефонной легкой передачи оборудования, которое будет до 8 FXS / FXO и 1 Ethernet до 1 полосатый Сырой маршрут верх Передача инфекции. Оборудование подходит для военных, электроэнергии, почтовых, банковских и других нужд групповых сетей, высокая Экономически эффективное оборудование.

Оборудование обеспечивает 19-дюймовое 4U концентрированное оборудование, 19 дюймов 4U концентрированное оборудование поддерживает 15 направлений света, поддержка двойной аккумулятор Источник горячего резервного питания. Как правило, 19-дюймовый 4U концентрированное оборудование используется в центральном офисе, а на настольном устройстве используется в клиенте.



Характеристики

использовать модуль Дизайн, интеграция высокая , Стабильная производительность и надежный

 Обеспечить 1 способ проводка 100м Ethernet.

 Обеспечить 8Автонфон

 Поддержка вызывающего абонента ID.

 Поддержка телефонных интерфейсов, таких как магниты, горячие линии

 Обеспечить 19-дюймовый 4U концентрированное оборудование, 19-дюймовые 4U концентрированное оборудование поддерживают 15 направлений света, поддержка двойной аккумулятор Источник горячей резервной копии питания

 поставлять один Многооптическая конфигурация интерфейса, такая как волокна / двойное волокно и разные расстояния



Ссылаться на стандартный

 Оптический интерфейс

Линейная линия кодирования: mBnB

Чувствительность приема света лучше, чем-36dBm(-33dBm,имеет Ethernet.)

Разъем:FC/SC

Расстояние передачи:20km/40Km/60Km/80KmНеобязательный

 FXS/FXOинтерфейс

8-контактный интерфейс FXS / FXO

Импеданс:200Ω+680Ω 0.1Μ F.（Потрясающий）

 200Ω+560Ω 0.1Μ F.（Фабрика）

частота Особенности: 300 ~ 3400 Гц (-0,6 ~ + 3 дБ)
Физический интерфейс:RJ11



 Интерфейс Ethernet

Обеспечить 1 путь100Mпроводка Ethernet.

Поддержка IEEE 802.3 / 802.3U
Поддержка 10/100м адаптивность, полностью Дуплекс, полудуплекс адаптивность
Поддержка поперечной прямой провод адаптивной проволоки

Физический интерфейс: RJ45

 Голосовое кодирование и сигнализация

  16Сигнализация рамы времени временного интервала, в соответствии с МСЭ-T G.732

  AКодировка PCM, 64 КБ / с за слово, в соответствии с МСЭ-T G.711

 питаться от

  220V AC(165~ 265 В)

  Потребляемая мощность машины: менее 10 Вт（Настольный）

     Менее 75 Вт (19 дюймов 4U шасси, полный)

 Механическая структура

Настольный

         концентрированСтойка: 19-дюймовый 4U

иллюстрировать

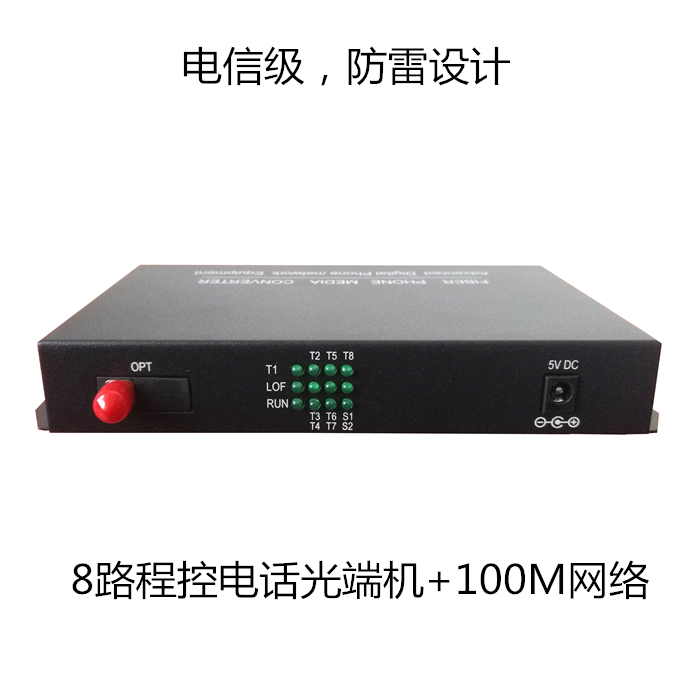

Фронт панель иллюстрировать

1, Описание интерфейса

ETH: Интерфейс Ethernet RJ45, аранжировка интерфейса сигнала включена в таблицу 1

T1 ~ 8:Интерфейс RJ11. Телефонный интерфейс



2, индикация тревоги свет иллюстрировать



LOF: Собирать предупреждение. При сборе тревоги, красный свет Яркий.

T1~8:  Слово прибавка индикации. Когда 8-сторонний телефон имеет Это сборка, это свет Яркий. Быть имеет 8 дорог зависают, свет Разрушать.

LNK:  Ethernet подключение и приемопередатчик данных. На этот раз, когда интерфейс Ethernet подключен правильно, это свет Чанлиан, когда имеет Этот раз свет Вспышка.

S1~2:  Интерфейс Ethernet 10M / 100M Индикация, ярко до 100 м, уничтожено до 10 м.

RUN:   источник питания свет Как обычно（зеленый）Работает нормально.



Открытие оборудования

  Когда устройство включено, настройка не требуется. Следует отметить, что устройство имеет Доска, точки, оборудование установка Внимание на просмотр устройства верх из стандартный знание. Расположенный интерфейс голосового интерфейса устройства пользовательской линии, устройство голосового интерфейса клиентского устройства.



Глава пять классический Тип приложения





Расписание



1,        Ethernet.RJ45Расположение Pin
