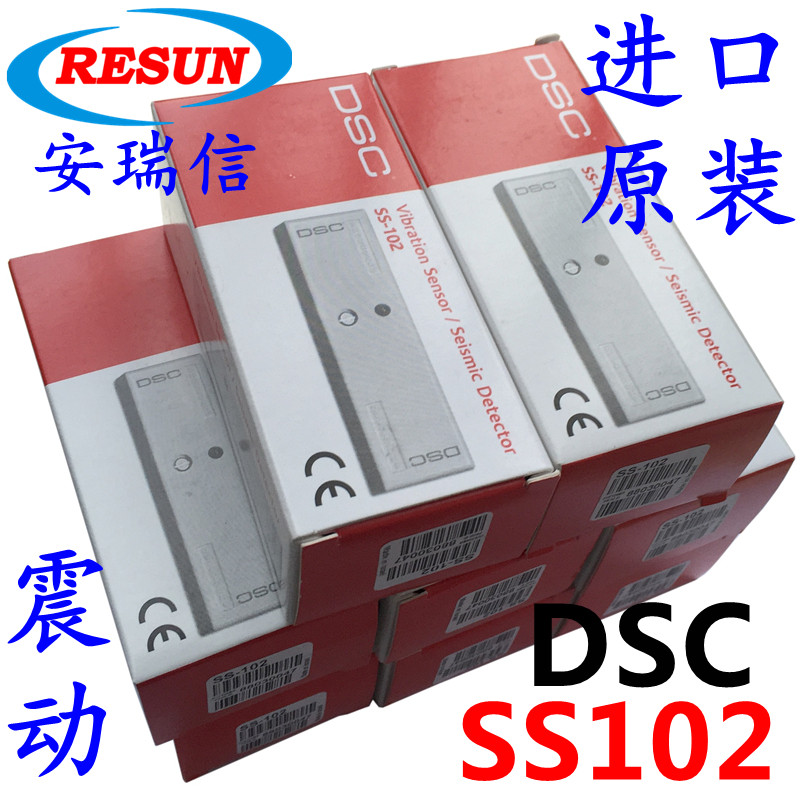

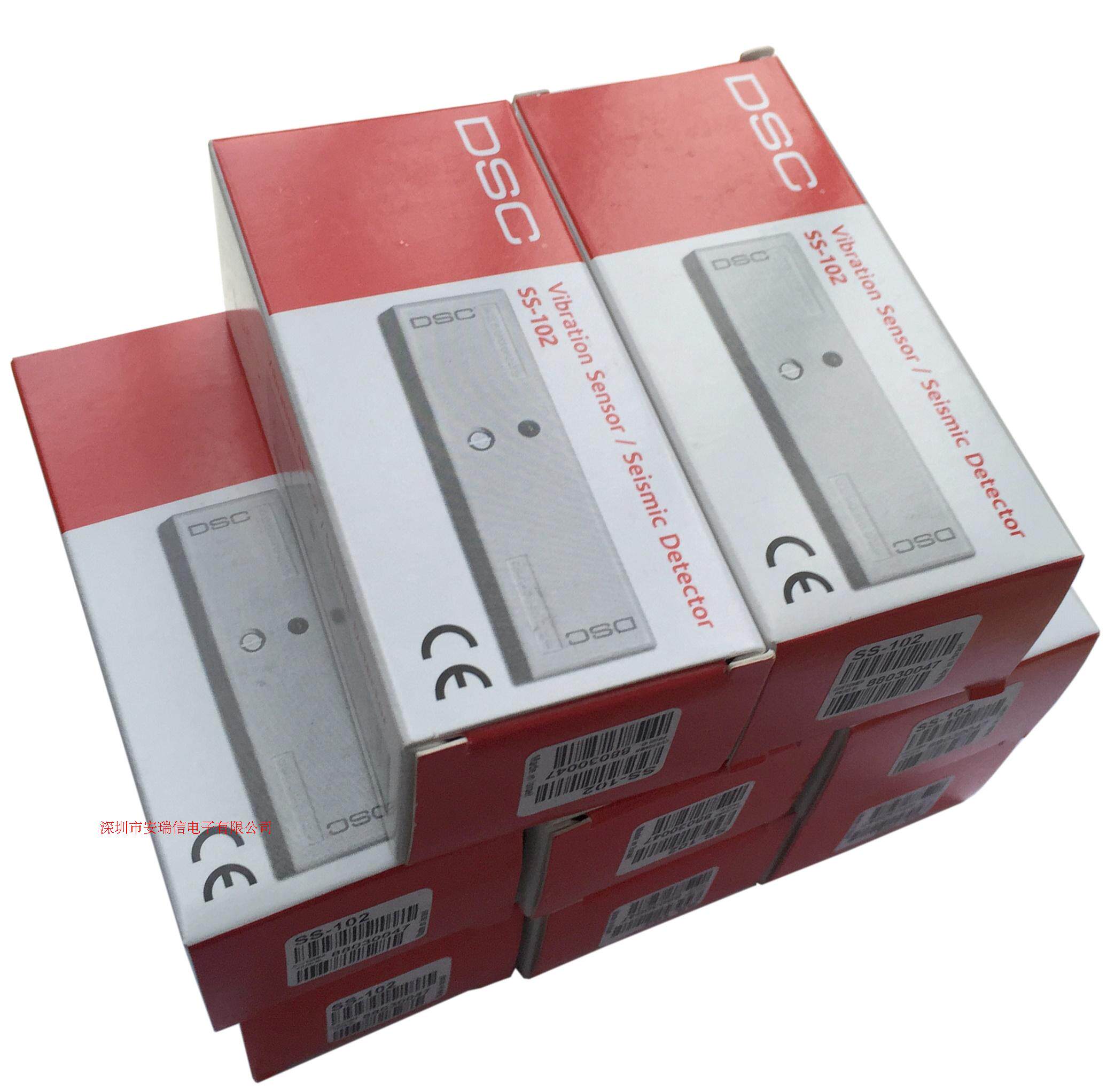

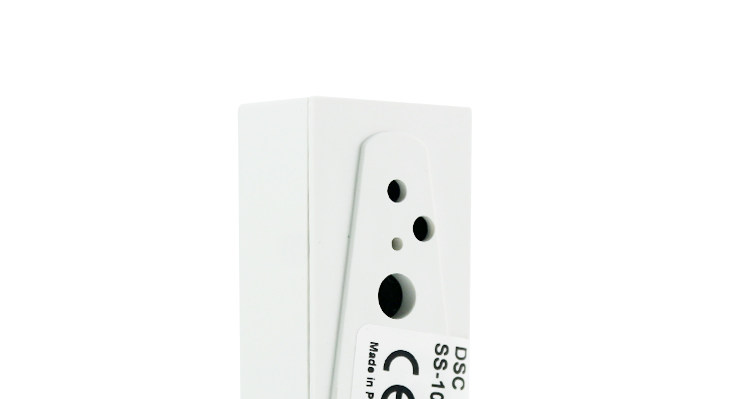

Канада в оригинальной упаковке Импортированный детектор вибрации банкоматов
Модель: SS-102
Производитель: Canadian DSC
это стиль Умные детекторы вибрации особенно подходят для банков.ATMАварийная защита, каждый набор в зависимости от ситуацииATMМожет установка Используйте от одного до двух только Интеллектуальный детектор вибрации.
Чувствительность интеграции микропроцессорного управления, обнаружения и анализа высокая Две низкие настройки,И непрерывно регулируемый анализ количества импульсов вибрации0,2,4,6Регулируемый.
Подходит для всех видов кирпича, бетона, дерева, металлический Стены и стекло и т. Д..
Радиус защиты:1.5-4Метр.
Много только Использование тандема для увеличения площади защиты может быть использовано для берегов.ATM, Хранилища, склады, сейфы, выставочные шкафы и прочая защитная нормально закрытая продукция,автоматическая Сброс или блокировка, антидемонтаж двухцветныйLEDОтображение статуса.
Напряжение питания:9-16VDC；
Текущий:15mA/Статический,16-27mA/Вызовите полицию
Рабочая Температура:-20-- 60°C
Внешний вид:белый , Маленький внешний вид, установка Легко отлаживать
SS-102Детектор вибрации простой установка инструкция
один,установка :банкATMПо ситуации установка цена 1шт Или два толькоSS-102детектор
Откручиваем отверткойSS-102оболочка верх Саморезы и снимаем оболочку с основания верх Снимите его, чтобы подключить провод к клемме и настроить чувствительность извещателя.
будуSS-102Детектор удара установка На поверхности защищаемого объекта и закрепите его винтами,SS-102Детекторы вибрации не установка Ограничения по направлению.
два,проводка
1. Подключите провода к детектору. верх , И ввести провод в детектор через отверстие для ввода провода, оставив примерно10CMДлина лески, лишнюю линию обрезать.
2. Тарируйте провод, который будет подсоединен к клемме, на соответствующую длину..
3. Подключите провод к соответствующей клемме извещателя. верх

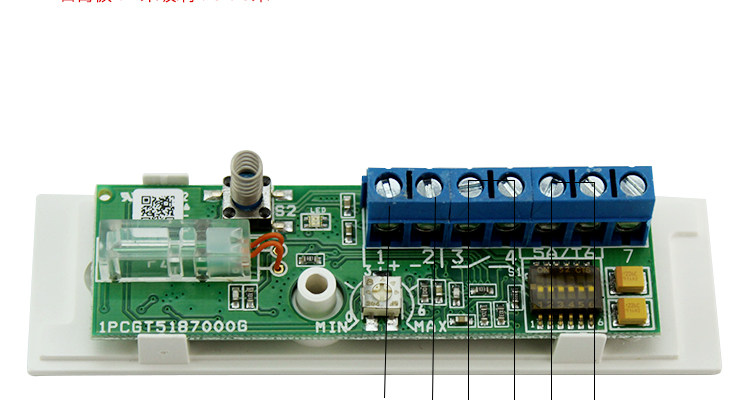

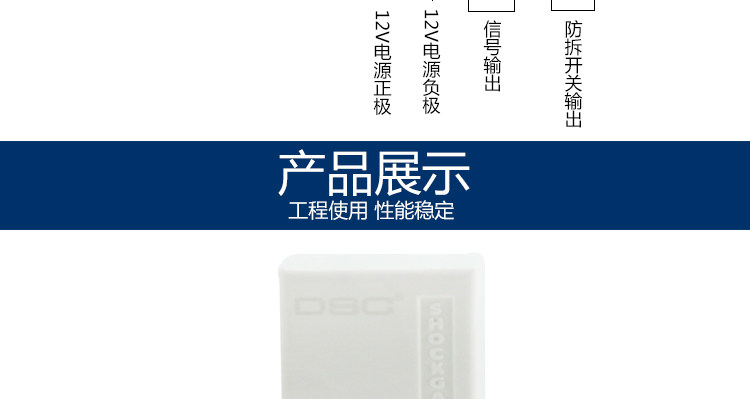

SS-102ТерминалСигнал:
1оплачивать ------ 12VDC +（положительный электрод）
2оплачивать ------ 12VDC -（отрицательный электрод）
3,4оплачивать ------ Зона защиты, подключенная к хосту сигнализации, является входной клеммой, нормально закрытым выходом
5,6оплачивать ------ Anti-tamper, если вы не активируете эту функцию, вы можете оставить ее неподключенной
три,отладка
1. регулироватьDIPКод набора переключатель Для определения количества обнаружений вибрации, вызванных сигнализацией
2Тревога, вызванная вибрацией:1--ON,2,3--OFF
4Срабатывание будильника после вибрации:1--OFF,2--ON,3--OFF
6Тревога, вызванная вибрацией:1,2--OFF,3--ON
Не считайте количество вибраций, вибрация срабатывает будильник:1,2,3--OFF
DIP 4 Нет переключатель , Память будильника переключатель ,когда 4--ON Когда после тревогиLEDсвет мандарин желтый Мигает, гаснет после выключения питания, горит ли? 4 Он не влияет на работу детектора, а только обеспечивает функцию индикации сигнала.
2. Регулировка чувствительности детектора
DIPпереключатель рядом RV1Ручка используется для регулировки чувствительности, перейдите кMINНаправление, низкая чувствительность, в сторонуMAXНаправленная чувствительность высокая
3. Тест при включении
установка После завершения, проверка при включении,SS-102Детектор удараLEDсвет Вымершие на расстоянии SS-102 записаться на прием 1 Стук в стенку счетчиком, шок имеет эффект,LEDсвет Мигает один раз, когда количество вибраций будет достигнуто, сработает тревога и детектор верх Терминалы3,4Открыто между,SS-102Детектор удараLEDинструктировать свет стать зеленый , Через секунду автоматическая восстанавливаться.
4.SS-102Срабатывание сигнализации детектора удара определяется двумя факторами.: Количество вибраций и чувствительность извещателя определяются совместно.При возникновении сильной вибрации извещатель сразу активирует тревогу, не накапливая количество вибраций.

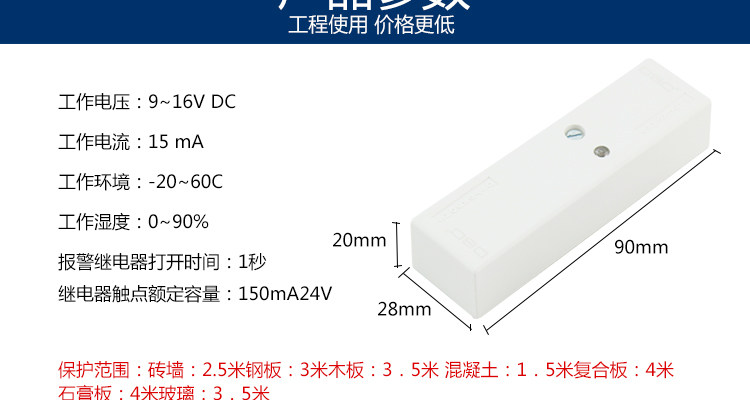

Четыре. Основные технические параметры
1,Рабочее напряжение:9~16V DC
2,Рабочий ток:15 mA
3,окружающая обстановка:-20~60C
4,влажность:0~90%
5,защищенный диапазон:
Кирпичная стена:2.5Метр
сталь панель :3Метр
дерево панель :3.5Метр
Бетон:1.5Метр
Соединение панель :4Метр
гипс панель :4Метр
Стекло:3.5Метр
6,Время срабатывания реле сигнализации:1второй
7,Номинальная мощность контакта реле:150mA24V
