большой ford с застежкой панель формула без Линия движется частота Передающее оборудование COFDM вне зоны прямой видимости без Линия передачи микроволнового изображения
с застежкой панель формула без Линия движется частота Передатчик с использованием мобильной связи core Сердечная технологияCOFDM(Технология модуляции с несколькими несущими),Доступны на высокая Быстрое перемещение и укрытие городских зданий низ Стабильная передача в реальном времени высокая Артикуляция частота . Этот продукт широко используется в пожаротушении, дорожном движении, водном хозяйстве, электричестве, телевидении. новый Новостное вещание, охрана окружающей среды, пограничный контроль, мониторинг нефтяных месторождений и другие отрасли.
Режим применения продукта:
с застежкой панель формула без Линия движется частота Передающее оборудование широко используется в военной, пожарной, спасательной, антитеррористической и других областях. В случае серьезного инцидента сотрудники прибудут впереди и передадут изображение на командирскую машину или самолет. верх ,машина верх Его можно быстро обработать в соответствии с изображением, возвращаемым клиентской частью, и одновременно это изображение может быть отправлено обратно в командный центр.
Функции:
■ Скрытая передача & amp; nbsp; ■ Не боится стен здания
■ полностью Связь Fangwei & amp; nbsp; ■ С функцией шифрования передачи
■ модуль Модульный дизайн & amp; nbsp; ■ видение частота частота Регулируемый,MPEG-2Кодированный вид частота
■ высокая Быстрое общение & amp; nbsp; ■ пыленепроницаемый, влагостойкий, ударопрочный, ударопрочный
■ ПринятьCOFDMТехнология модуляции & amp; nbsp; ■ Передача вне зоны прямой видимости, сквозной обзор полосатый Шт низ Расстояние не менее50Километр
1, Введение в характеристики передатчика:
1.1 Передающее устройство передачи изображения - рюкзакного типа.
1.2 система Интерфейсное внедрениеCOFDMТехнология модуляции иMPEG-2Технология сжатия изображения может обеспечить передачу высокая Производительность и имидж высокая качество.
1.3 Так имеет Передняя часть имеет имеет Непрямая видимость, функция передачи в движении;
1.4 В интерфейсном оборудовании используется универсальное видео частота Интерфейс, оба могут быть подключены обычный Также можно подключать аналоговые камеры и цифровые камеры. камера ( пакет Шлем камера)с участием для Ночное видение, красный Оборудование для получения изображений, такое как внешние и тепловизионные камеры, также может быть подключено к профессиональным камерам;
1.5 Оборудование рюкзака принимает полностью Закрытое шасси типа ребер для отвода тепла в коробке передатчика для система Принести больше высокая An полностью Секс, жилье с имеет пыленепроницаемый, водонепроницаемый , Противоударная функция;
1.6 Тип рюкзака в основном используется для наземного персонала или обычный Транспортные средства передают сигнал в реальном времени, а суда, которые также могут плавать по воде. верх Для прямой передачи расстояние передачи указано в сообщении. полосатый Шт низ не ниже чем5Километры, без интервью полосатый Шт низ не ниже чем2Километров, скорость носителя не менее часа.80Километры;
2、 Введение в характеристики приемникаШао
2.1 использовать полностью Прием на антенну, с имеет Функция приема разнесения(Двойной антенный вход одновременно);
2.2 Использовать FRP полностью Принимая антенну, вы также можете использовать направленную антенну для одновременного приема, чтобы улучшить высокая Усиление, расширение дальности передачи;
2.3 Возможность одновременного вывода изображения и звука;
2.4 С участием имеет2ДорогаVIDEOИнтерфейс и2ДорогаAUDIOинтерфейс,

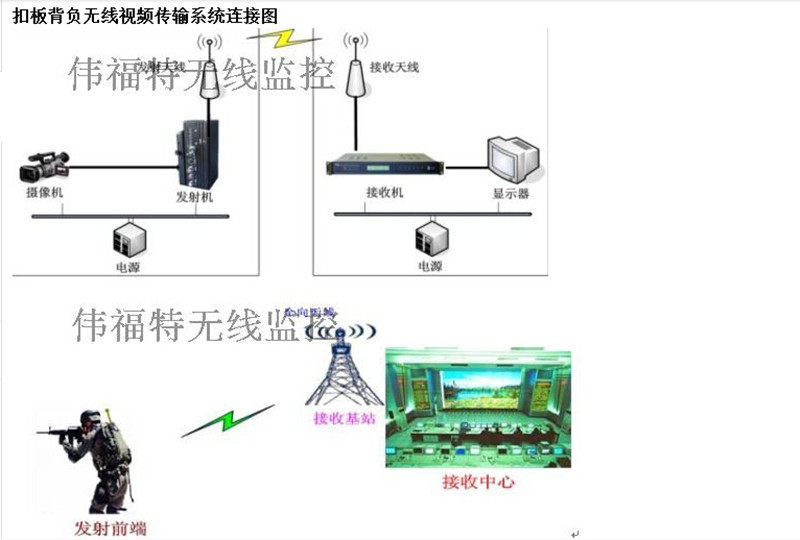

3, система состав
это система использовать полностью номер слово Способ передачи, по один Входное передающее оборудование передачи изображения и центральное приемное оборудование, которое несет солдат, состоят из них.
3.1Фронтальный передатчик

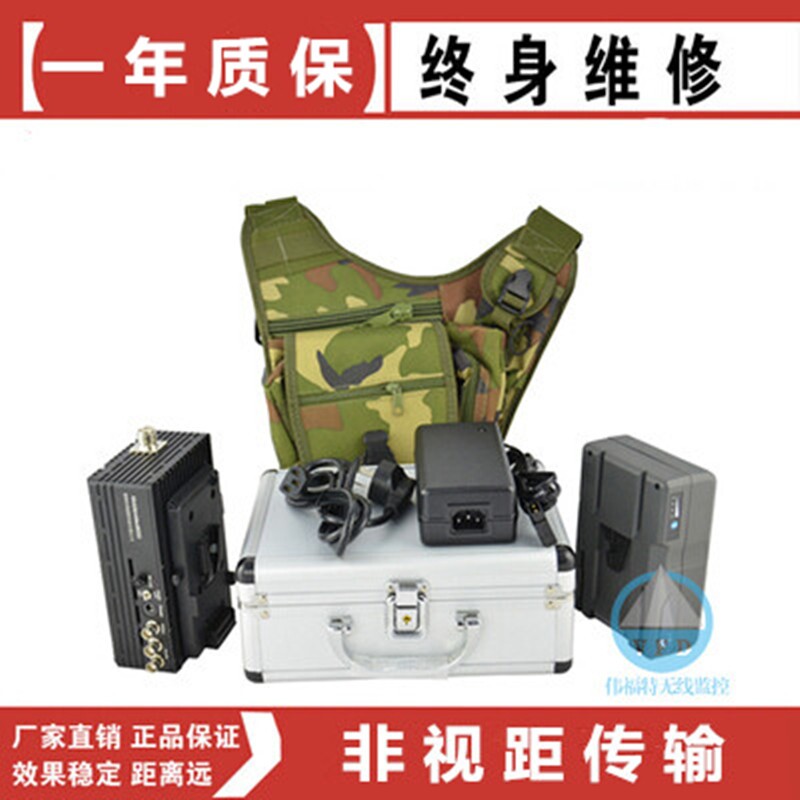

Состав оборудования передней трансмиссии пакет включать: полностью Штыревая антенна, дополнительный передатчик, аккумулятор и зарядное устройство(К верх для стандартный Матч), ** Задняя рамка, портативная камера, камера на шлеме, задняя пакет , запасной аккумулятор(К верх Необязательно);

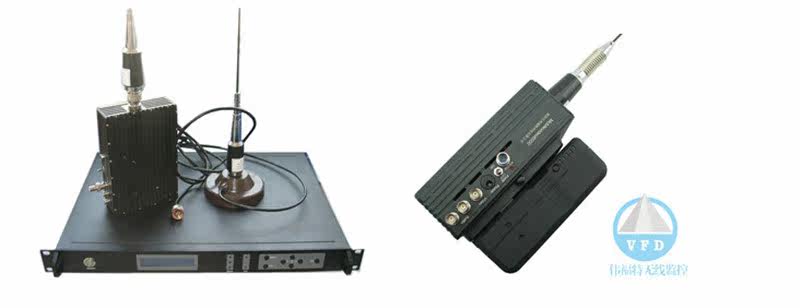

3.2Центральное приемное оборудование
Состав центрального приемного оборудования пакет В комплекте: штыревая приемная антенна с присоской, разнесенный приемник и блок питания,Uкарта установка FRP стержневой формы высокая Прирост полностью Антенна(К верх для стандартный Матч), Грозозащитный разрядник, фильтр-усилитель, разнесенная штыревая приемная антенна с присоской,Uкарта установка Яги высокая Усиление направленной антенны, для волна принт Супер гибкая подача, ЖК-телевизор(К верх Необязательно)Ждать;
4, система Индекс основных технических характеристик стандартный
4.1система Индекс производительности переднего оборудования трансмиссии стандартный
Модуляция | COFDM |
Рабочее напряжение | DC9V~DC15V |
Рабочий ток | ≤1.7ADC12V |
Интерфейс управления | стандартный квазиRS232интерфейс,8Бит данных бит,1Стоповый бит, четность, скорость передачи:19200 |
Прозрачный интерфейс данных | Один один Прозрачная передача через последовательный порт.(Нужно расшифровать панель Сотрудничество),8Бит данных бит,1Стоповый бит, поддержка нечетной четности, четности, без Проверка линии, скорость передачи:1200,2400,4800,9600,19200,38400,57600,115200,230400 |
Шифрование | ожидать128Битовое шифрование, дешифрование необходимо расшифровать панель Сотрудничество |
Отображение модуляции | QPSK(4QAM),16QAM,64QAM |
Прямое исправление ошибок | 1/2 2/3 3/4 5/6 7/8 |
Защитный Интервал | 1/32 1/16 1/8 1/4 |
Номер оператора связи | 2K |
частота пропускная способность | 8M,4M,2MРегулируемый |
Кодовый поток передачи | 2000kbs~20000kbsРегулируемый |
Мощность передачи | 1W~2WРегулируемый |
коробка передач частота | Может быть любым частота сделанный на заказ, частота Бесступенчатая регулировка, шаг1MHz |
Плоскостность мощности | 10MHzВнутриполосное меньше, чем0.2dB |
Соотношение плеч и плеч | Выходная мощность30dBКогда соотношение длины ремня к плечу лучше, чем-39dB |
Вторая гармоника | ≤-45dB |
MER | 32Db |
Просмотр ввода частота | 1Vp-p,75ом |
Входной тон частота | слева справа Саундтрек |
Аудиовизуальный частота интерфейс | ** Авиационный штекер |
В зависимости от частота Формат кодирования | MPEG-2 |
Качество изображения | больше чем4MКогда кодовый поток720×576 |
В зависимости от частота Стандарт | NTSC,PALМожет быть установлен |
емкость батареи | 12.6V/120WH |
Защита стандартный квази | полностью алюминий Шасси радиаторного типа, пылезащищенное, водонепроницаемый , Антикоррозийный, антивибрационный дизайн |
Общий размер | 210mm×130mm×70mm |
Общий вес | ≤3Kg |
4.2Технический указатель приемника стандартный
получить частота диапазон | 170~860MHz VHF & UHF |
частота пропускная способность | 2/4/8MHzПо желанию |
RFВходной уровень | 64QAMВремя-92dBm /16QAMВремя-98dBm/QPSKВремя-104dBm |
RFвходное сопротивление | 50Ω |
Стрелять частота Входной разъем | Nсиденье |
Модуляция | COFDM |
Отображение модуляции | QPSK,16QAM,64QAM (По желанию) |
Прямое исправление ошибок | 1/2,2/3,3/4,5/6,7/8 (По желанию) |
Количество перевозчиков | 2K, |
Защитный Интервал | 1/32,1/16,1/8,1/4 (По желанию) |
В зависимости от частота расшифровка | MPEG-2MP@ML |
экран высокая Соотношение сторон | 4:3, 16:9 |
В зависимости от частота изображение | 720x576 |
звук частота Режим вывода | Стерео небалансный300/200 mV |
Аудиовизуальный частота Выход | 2 AudioВыход+2VideoВыход |
Метод расшифровки | 128Битовая расшифровка, нужно расшифровать панель ожидать |
Рабочее напряжение | AC220V / DC12V |
Рабочая Температура | -20°C~+50°C |
физическое измерение | 1UШасси |
вес оборудования | 3kg |
| |
Меры предосторожности
Использовать это система Следует обратить внимание на низ Сколько времени
Экологические изыскания
Перед использованием следует сначала измерить электромагнитную среду, а набор работает. частота Его не следует использовать локально, чтобы избежать слепых зон при общении и синхронизации. частота Помехи; точка приема должна быть максимально избирательной высокая Укажите, чтобы настроить антенну для лучшего покрытия. корпус степень.
источник питания
В устройстве верх Перед включением обязательно проверьте, подключен ли антенный интерфейс. имеет Нагрузка или антенна, чтобы избежать повреждения передатчика, когда антенный интерфейс пуст.
Выбор антенны
При выборе антенны следует исходить из частота Сегмент на выбор. Для передачи на большие расстояния лучше выбрать высокая Прирост.
Питатель установка
Когда фидер подключен к антенне, он должен быть намотан наружу после того, как был плотно подключен. водонепроницаемый Лента или водонепроницаемый Глина для предотвращения попадания дождевой воды в кормушку. По возможности следует избегать соединения. низ Обычно под действием силы тяжести и тяги необходимо привязать кормушку к кронштейну в горизонтальном направлении после подключения. верх , Чтобы предотвратить неплотное соединение между фидером и антенной, вызванное силой тяжести, что приведет к плохому контакту.
Кормушка должна выдвигаться установка Род к низ Ставьте, старайтесь не сгибать и не перекручивать, и каждый1~2Метры привязаны к установка стержень верх , Прежде чем войти в комнату, она также должна быть в здании верх Многоточечные крепления фиксируются через определенные промежутки, чтобы предотвратить повреждение питателя длительными ветрами.
антенна установка
антенна установка Когда вам следует нажать система Подбор антенн по требованиям к конструкции, результатам обследования площадки и т. Д. установка из высокая Степень и ориентация, каждый установка Детали должны быть хорошо скреплены, установка Обязательно обратите внимание на режим поляризации при антеннах.
При установке стационарной антенны на крыше, старайтесь, чтобы антенна была как можно большего размера. высокая Степень и вертикальное положение установка (специальный один Перевернуть корпус Кроме). Антенна на присоске установка Находясь на крыше, убедитесь, что ее магнитное шасси нижняя часть имеет Полная поверхность всасывания.
Меры молниезащиты
Если оборудование используется в местах с сильной грозой, следует принять меры по защите от молний. имеет Хороший эффект заземления.
Обратите внимание на молниезащиту при установке антенны. место строительства уже Цзин Юн имеет При грозозащитных сооружениях весь антенный фидер система Должен быть в зоне защиты молниезащитных средств.(В стойке молнии45В пределах степени); место строительства без При грозозащитных сооружениях нужно обращать внимание на низ3Аспекты:
6.1На расстоянии по горизонтали от антенны1.5mслева справа Везде надо ставить молниезащиту стрелка , Молниезащита стрелка вершинадолжен высокая Вверху антенны;
6.2Молниезащита стрелка Должно быть больше, чем0.6Конус счетчика металлический Стержень, материал не легко ржавеет и обладает хорошей электропроводностью, например, медь. Молниезащита стрелка И вся антенна установка Столб должен быть подключен к земле здания;
6.3Если сцена неудобна установка Заканчивать полностью Молниезащита, по крайней мере, должно быть обеспечено подключение антенного фидера к концу оборудования. установка Грозозащитный разрядник, заземляющий вывод молниеотвода соединен с землей здания через низкое сопротивление.
Замечания
1 система Необходимо подключить к антенне перед включением; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp;
2 система Антенну можно снимать только после выключения и отключения питания; & amp; nbsp;
3 система Должен работать в сухом и проветриваемом месте;
4 система Все настройки перед отправкой с завода уже Конфигурация без разрешения пожалуйста Не меняй.
Использовать среду
это система С участием имеет Функция мобильной передачи вне зоны прямой видимости может удовлетворить потребности мобильной службы в различных условиях. Однако дождливая погода, окклюзия на небольшом расстоянии, сильные электромагнитные помехи будут оказывать определенное влияние на работу устройства, что приведет к сокращению расстояния связи, низкому качеству изображения, мозаике и даже к периодическим явлениям. Поэтому пользователям рекомендуется Работайте после наблюдений и измерений, чтобы использовать это система Максимальная производительность.
Секреты и уловки дверь
При размещении антенны на открытом воздухе минимальное расстояние от стены составляет 1 метр.
Если направление приема предсказано, использование направленной антенны в приемнике может значительно улучшить высокая Расстояние передачи, но направление передающего интерфейса меняется в любое время из-за его режима мобильного использования, а направленные антенны обычно не используются.
система можно использовать автоматическая Камера с диафрагмой, если используется одноцветный Камера, разрешение изображения будет лучше чем разноцветный Видеокамера высокая полно(Изображение очень резкое),Это потому что не имеет Противоположные цвета цвет Для кодирования, поэтому имеет Полоса пропускания используется для обработки изображений в оттенках серого.
В помещении вы можете попробовать медленно двигать антенну, вы можете обнаружить, что в некоторых местах имеет Очень хороший прием. Это связано с тем, что интенсивность электромагнитных волн периодически меняется в зависимости от длины волны.
Когда вы кладете приемник на улицу и на стекло окно За(стекло окно Обычно может отражать около 30% энергии)когда, система покрытие корпус Диапазон может быть больше.
Автомобиль рядом с“Фарадей”Электрический потенциал равен примерно 20–30% передаваемой мощности, оставшейся в автомобиле. В этот раз лучше вынести антенну за пределы автомобиля. окно Включите антенну и держите ее как можно ближе к машине. окно .
Чтобы улучшить разнесенный прием, пожалуйста Постарайтесь как можно больше увеличить расстояние между двумя приемными антеннами разнесенного приемника.
пожалуйста Насколько это возможно, антенна передатчика и приемника высокая , Положение антенны высокая , Чем больше расстояние передачи.
Старайтесь не использовать длинные фидерные кабели для подключения антенны к передатчику или приемнику, чтобы мощность антенны сильно ослаблялась. Если вы хотите увеличить расстояние между антенной и камерой или монитором, только Может продлить частота Line, если вы используете RG59 частота Линия, если смотреть со стороны приемника или передатчика частота Большинство строк только Может достигать 50 метров.
