Описание младенца:

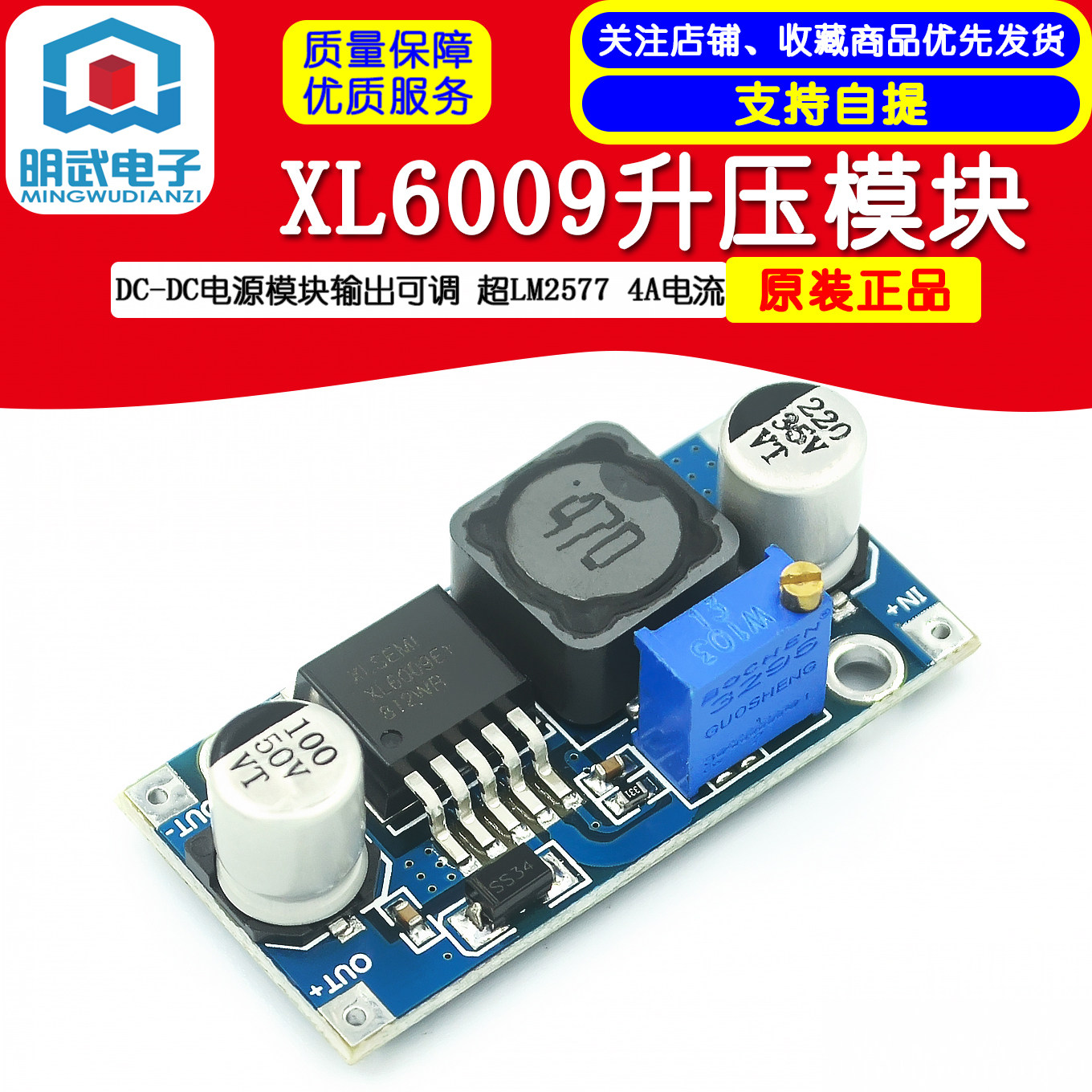

XTW6009 это один стиль4Aпереключатель Текущий высокая Повышение производительности（BOOST） модуль . В модуль использоватьвторой поколениевысокая частота переключатель ТехническийXL6009E1для core сердце чип , Производительность намного превосходит поколение ТехническийLM2577.XL6009Увеличение модуль Более низкая стоимость, лучшая производительность,LM2577модуль Скоро будет ликвидировано.
● Сверхширокое входное напряжение3V~32V, Наилучший диапазон рабочего напряжения5~32V；
● Сверхширокое выходное напряжение5V~35V；
● внутренний4Aвысокая эффектMOSFETпереключатель Трубка для повышения эффективности до94%；（LM2577Только текущий3A）
● ультра высокая переключатель частота400KHz, Вы можете использовать конденсаторы фильтра малой емкости для достижения очень хороших результатов, принт Волна меньше и объем меньше.（LM2577частота Только50KHz）
Технические параметры:
Спецификация модели | XTW6009 Увеличение модуль |
модуль природа | Неизолированный наддув（BOOST） |
Метод исправления | Асинхронное выпрямление |
Диапазон ввода | 3V~32V |
Выходной диапазон | 5V~35V |
Входной ток | 4A（Большой）, Нет загрузки18mA（5Vвходить,8VВыход без нагрузки менее18mA. Чем больше напряжение высокая , Чем больше ток холостого хода.） |
Эффективность преобразования | <94%（Чем больше перепад давления, тем ниже КПД.） |
переключатель частота | 400KHz |
Выход принт волна | 50mV（Чем больше напряжение высокая , Чем больше ток, принт Чем больше волна） |
Привет елена | ±0.5% |
Скорость регулирования напряжения | ±0.5% |
Рабочая Температура | -40° C~ +85° C |
Габаритные размеры | 43mm * 21mm * 14mm（длинный*ширина*высокая ） |
| |
IN + & amp; nbsp; вход положительный & amp; nbsp; IN-вход отрицательный!
OUT + выход положительный & amp; nbsp; OUT-выход отрицательный
Ссылка на образец сравнения тестов:
& amp; nbsp; Вход 5 В & amp; nbsp; & amp; nbsp; Выход 12 В & amp; nbsp; 0,8 А & amp; nbsp; & amp; nbsp; 9,6 Вт
& amp; nbsp; вход 7,4 В & amp; nbsp; выход 12 В & amp; nbsp; 1,5 А & amp; nbsp; & amp; nbsp; & amp; nbsp; 18 Вт
& amp; nbsp; вход 12 В & amp; nbsp; выход 15 В & amp; nbsp; & amp; nbsp; 2A & amp; nbsp; & amp; nbsp; & amp; nbsp; 30 Вт
& amp; nbsp; Вход 12 В & amp; nbsp; Выход 16 В & amp; nbsp; & amp; nbsp; 2A & amp; nbsp; & amp; nbsp; & amp; nbsp; 32 Вт
& amp; nbsp; Вход 12 В & amp; nbsp; Выход 18 В & amp; nbsp; 1,6 А & amp; nbsp; & amp; nbsp; 28,8 Вт
& amp; nbsp; Вход 12 В & amp; nbsp; Выход 19 В & amp; nbsp; 1,5 А & amp; nbsp; & amp; nbsp; 28,5 Вт & amp; nbsp;
& amp; nbsp; Вход 12 В & amp; nbsp; Выход 24 В & amp; nbsp; 1 & amp; nbsp; A & amp; nbsp; & amp; nbsp; & amp; nbsp; 24 Вт & amp; nbsp;
Вход 3В & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; выход 12В & amp; nbsp; & amp; nbsp; 0,4A & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 4,8 Вт
Vin * Iin * эффективность = Vout * Iout
Vin: входное напряжение
Iin: входной ток
Vout: выходное напряжение
Iout: выходной ток
