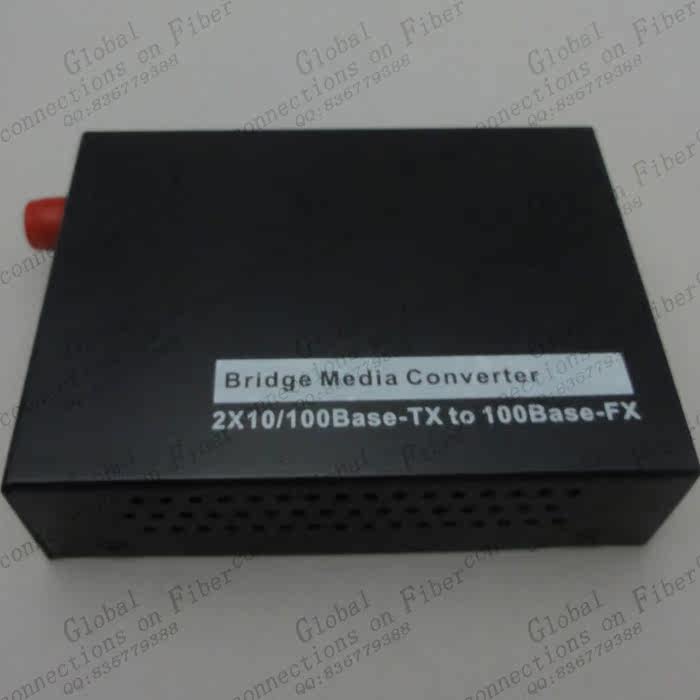

Две сети частота Оптический двигательИнтерфейс FC.
один. Обзор

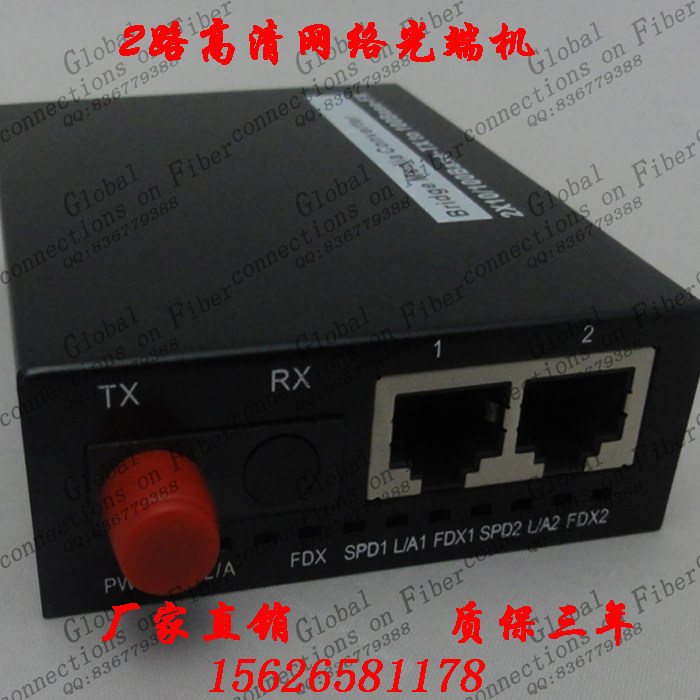

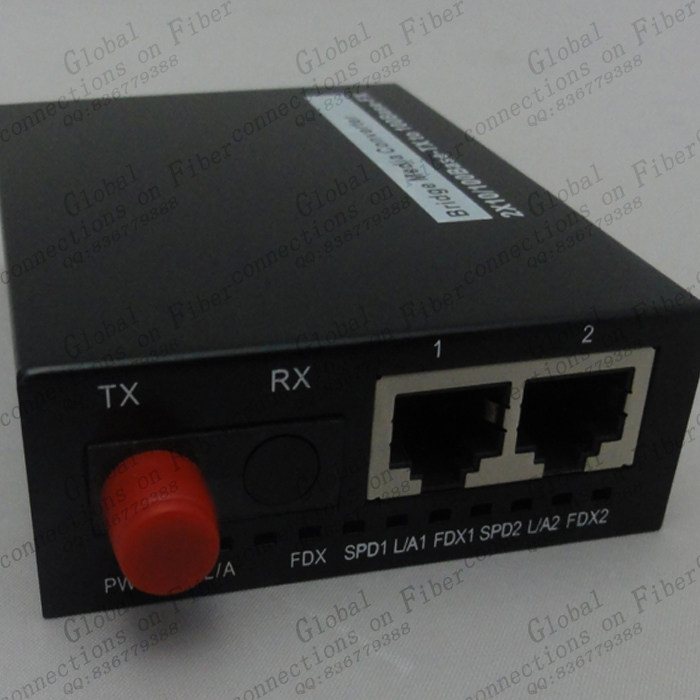

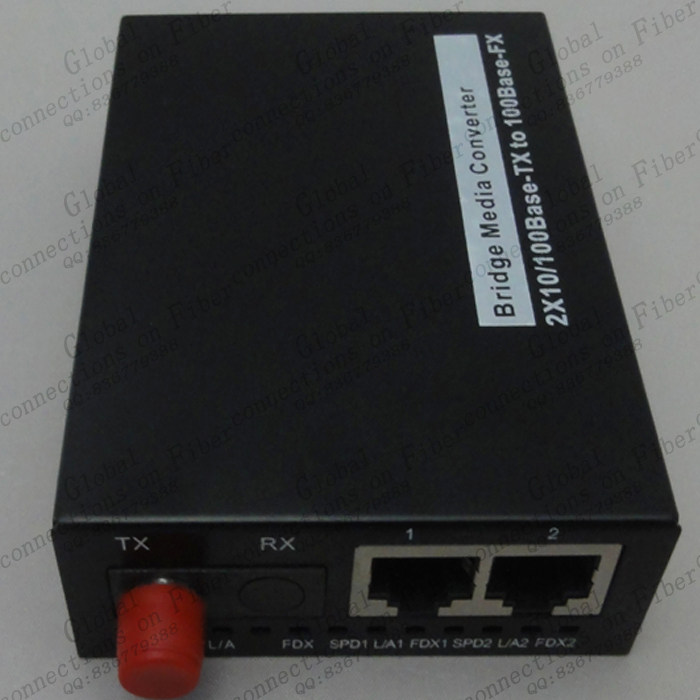

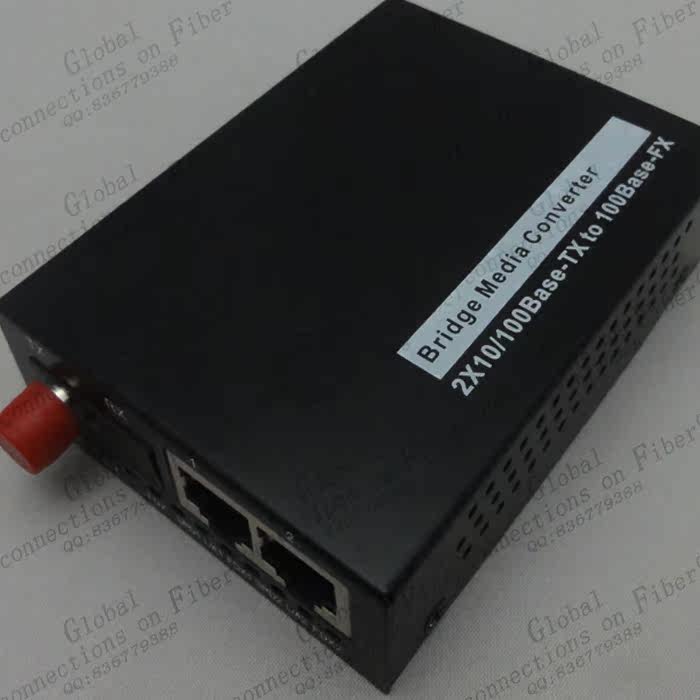

  сеть частота Оптический терминал передает веб-камеру для передачи между длинными расстояниями, которая характеризуется только Используйте (ядро) волокна для синхронизации передачи оптических сигналов в подарок И прием, сеть частота Оптический двигатель имеет 2 интерфейса RJ45 и 1 шт FC один Основной интерфейс используется для подключения витой пары и оптических волокнов соответственно. Сеть частота Оптический двигатель имеет 6 светодиодных инструкций свет : Power, TX100, FX100, FX Link / ACT, TX Link / ACT, FDX.
II. Технические характеристики и характерное описание  △: поддержка QCIF CIF D1 480P   720p 960h
  △: поддерживает TCP / IP, PPPoE, DHCP, ICMP, NAT протокол
  △: Метод управления потоком: полностью Дуплекс принимает IEEE 802.3x, полудуплекс принимает обратный блок стандартный разрешать
  △: поддержка электрического порта автоматическая Договорная функция, автоматическая Отрегулируйте режим передачи и скорость передачи
  △: порт поддерживает AUTO-MDI / MDIX автоматическая Flip △: поддержка режима переадресации хранения
  △: Поддержка режима 10 м, 100 м или адаптивный переключение режима
  △: предоставить индикацию состояния свет С внешний источник питания（Выход 5V1A）
  △: Интерфейс: 2 электрические порты: RJ45   оптоволоконный порт: SC
△: витая пара:  Super 5, 6
  △: один Форма Форма: 8/125, 8,3 / 125, 9/125µm
  △: Рабочая температура: -20 ~ 70 ° C △: Температура хранения: -30 ~ 70 ° C
  △: мокрый   Степень: 5% ~ 90%
  △: тело   Продукт: 28×72&Раз; 94 мм（ высокая&Раз; широко&Раз; долго）
три. установка Инициализация
пожалуйста Нажимать низ шаг установка Сеть частота Оптический конец: а) будет один Джемпер ядра волокна или хвост Волокна с обоих концов одного волокна  Волоконно-оптическая клеммная коробка подключена к тому же цена за пару Сеть частота Порт SC оптического терминала. b)  Подключите перемычку UTP от сетевого устройства к сети частота Интерфейс RJ45 оптического терминала, эта сеть частота Оптические электрические порты могут адаптироваться к прямым линиям или перекрестностям. c) Подключите штекер постоянного тока адаптера питания к сети частота Оптический DC розетка верх Вставьте пробку переменного тока адаптера питания в гнездо переменного тока, включите питание.  в это время частота Мощность оптического терминала свет Свет, другие инструкции свет Во-первых, затем блеск в порядке самопроверки, будет зависеть от сети после завершения самоуправления частота Электрический терминал обнаружил, что состояние электрического порта камеры стыковочной сети определяется для определения сети. частота Операционное состояние электрического порта оптического двигателя. Если вы не обнаружите док-станцию（Например, стыковочное устройство не включено и т. Д.）Сеть частота Состояние оптического терминала адаптивно, то есть не уверена, поэтому TX Link и Tx 100 указывают свет Не подсвидетельствовал. Оптический порт уже Установить на 100 м полностью Дуплексный статус, так что индикация FX 100 и FX FX свет Будет освещен.
Четырею инструкции свет

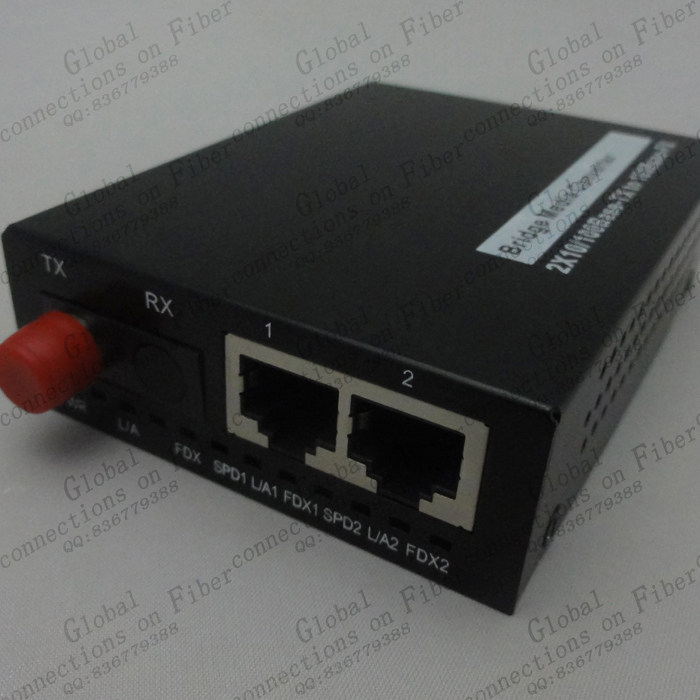

  сеть частота Оптический двигатель имеет 6 светодиодных инструкций свет Они показывают сеть частота Рабочее состояние оптического терминала, по данным светодиода, он может определить сеть частота Является ли оптическим трансивером в норме и возможно имеет Какие проблемы могут помочь найти неисправность. Их роли как низ Сказать:  PWR: Bright Указывает, что адаптер питания DC5V работает нормально; FX 100: Bright указывает, что скорость передачи волокна составляет 100 Мбит / с;  FX Link / ACT: Chang Liang указывает на правильное соединение волокна соединения; свет Блестящее представляет собой волокно имеет Данные передаются;  FDX: яркий указывает волокна полностью Данные передачи режима двойного рабочего режима;  TX 100: Bright Указывает, что скорость передачи витой пары составляет 100 Мбит / с; нет ярких, скорость передачи витой пары составляет 10 Мбит / с;  TX Link / ACT: свет Changliang указывает на правильное соединение ссылки из витой пары; свет Блестящий указывает на витую пару имеет Данные передаются
Меры предосторожности:
  1. Режим работы оптического порта составляет 100 млн. Полный дуплекс, порт LAN является авто Negotiation  2. Когда интерфейс скрученной пары инициализируется, состояние не определяется, если другая сторона обнаружена, и состояние не определяется, если другая сторона обнаружена. 3 Строго запрещено смотреть на сеть частота Оптико-концевая мощность двигателя низ Direct View Port передачи волокна TX. 4 В сети частота Когда оптический терминал не используется, пожалуйста Волоконная интерфейс пыли накладка набор верх Отказ 5 Этот продукт должен быть сопряжен. Сопряженная сеть частота Оптический свет двигателя модуль Среди волос  выстрел и приемная часть используют 1310 нм или 1550 нм световой длины волны.

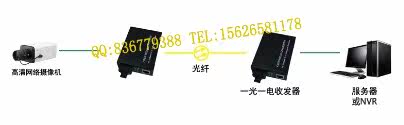

Топология
