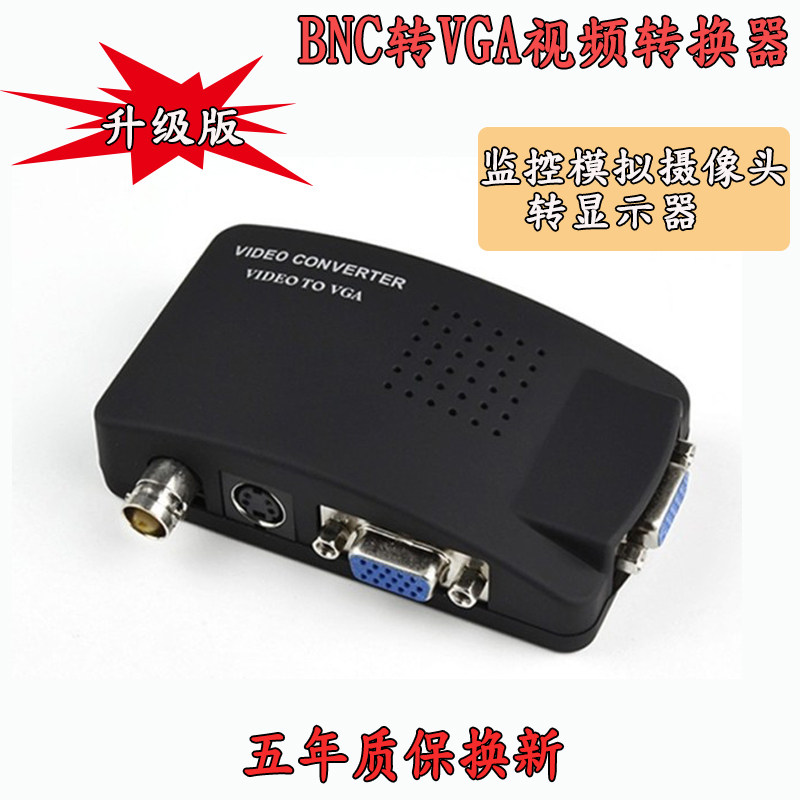

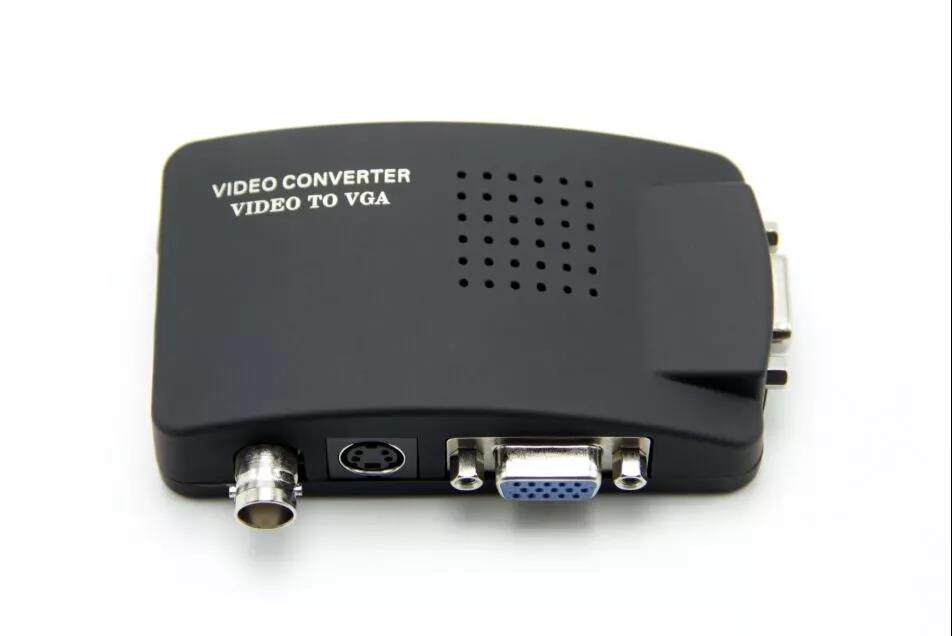

& amp; nbsp; & amp; nbsp; & amp; nbsp; видео BNC в VGA частота Монитор преобразователя в монитор VGA преобразование сигнала хоста компьютерный монитор
Этот стильBNCПереход на VGA - одно стиль стрелка Взгляды на безопасность и домашний пользовательский дизайн частота Converter, он может конвертировать частота Количество сигналов слово Технология обработки изображений преобразуется в сигналы VGA различного разрешения и выводится с различными разрешениями VGA от 800X600 до 1920X1200, чтобы добиться эффекта двухточечного отображения на мониторе..

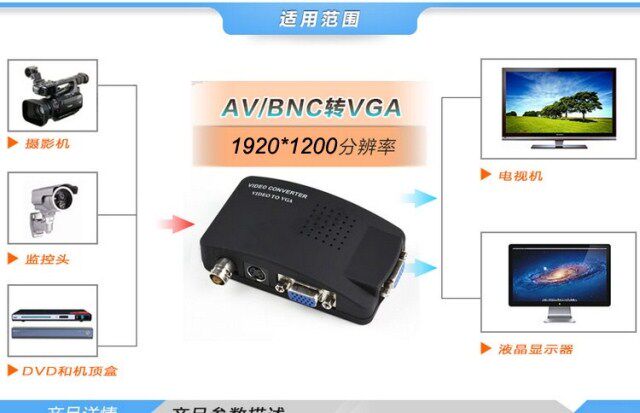

Этот продукт широко используется в серверных мониторах DVR, видео частота Учебное оборудование, метрополитен, промышленность и т. Д. Берут поколение Традиционный ЭЛТ-монитор, небольшой размер, четкое качество изображения, подключи и работай, простой один Удобство. & amp; nbsp;
Функция: CVBS + SVIDEO + VGA TO VGA
Введение в продукт: & amp; nbsp;
1: Характеристики продукта
Интерфейс ввода: 1xAV (BNC), 1xS-Video, 1xVGA & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp;
Выходной интерфейс: 1xVGA
2: Выходное разрешение
800X600 при 60 Гц, 800X600 при 75 Гц, 1024X768 при 60 Гц, 1280X1024 при 60 Гц, 1440X900 при 60 Гц, 1680X1050 при 60 Гц, 1920X1080 при 60 Гц, 1920X1200 при 60 Гц1920X1200@60Hz
3: Формат входного сигнала
Вход AV и S-Video: автоматическая Определить PAL, NTSC & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp ; & amp; nbsp; & amp; nbsp; & amp; nbsp;
Вход VGA:
4： Введение в эксплуатацию
Имя & amp; nbsp; & amp; nbsp; & amp; nbsp; имя | Скажите & amp; nbsp; & amp; nbsp; & amp; nbsp; ming |
(1)Input | В зависимости от частота Выбор входа: циклическое переключение AV（CVBS）& gt; & gt; SV（S_VIDEO）& gt; & gt; VGA & gt; & gt; AV（CVBS） Включите питание после нажатия кнопки ввода верх Питание, сброс система ,сброс настроек. |
(2)Menu | блюдо один Клавиша: переход по меню настройки один , пакет В том числе: яркость, контраст, резкость, насыщенность цвета, оттенок, HP（горизонтальная позиция）, ВП（Вертикальная позиция） |
(3) Freeze/+ (4)Resolution/- | -Когда экран верх Соответственно отображаются: яркость, контраст, насыщенность цвета, резкость, оттенок, положение линии, подсказки настройки положения поля:
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; ldquo; Freeze / + & amp; rdquo; функции как & amp; ldquo; + & amp; rdquo; функции, такие как увеличение яркости, Row должность справа Shift и другие функции. & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; ldquo; Разрешение / - & amp; rdquo; функционирует как & amp; ldquo; - & amp; rdquo ;, например уменьшение яркости, положение строки слева Shift и другие функции. -На экране верх без блюдо один При отображении:
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; ldquo; Freeze / + & amp; rdquo; функционирует как & amp; ldquo; Freeze & amp; rdquo; нажмите низ После остановки или размораживания экрана
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; ldquo; Разрешение / - & amp; rdquo; Роль & amp; ldquo; Разрешение & amp; rdquo; нажмите низ Затем по очереди будут выбраны разные выходные разрешения: 800X600 при 60 Гц, 800X600 при 75 Гц, 1024X768 при 60 Гц, 1280X1024 при 60 Гц, 1440X900 при 60 Гц, 1680X1050 при 60 Гц, 1920X1080 при 60 Гц, 1920X1200 при 60 Гц & amp; nbsp; & amp; nbsp; Примечания: Нажмите кнопку Resolution / -, чтобы переключить цикл разрешения с 800X600-1920X1200. & amp; nbsp; A. Если разрешение было установлено по ошибке высокая И заставьте ваш монитор без Когда метод отображается нормально, пожалуйста Продолжайте нажимать эту кнопку, чтобы вернуться к более низкому разрешению B. пожалуйста После выключения питания нажмите и удерживайте кнопку ввода, затем включите питание. верх Питание, сброс система ,сброс настроек. |
Особенности продукта: & amp; nbsp;
1: Вход поддерживает PAL, NTSC, SECAM полностью Стандарт
2: возможность переключения с выходного разрешения VGA 800X600 на 1920X1200
3: яркость, контраст, четкость, цветность, оттенок, горизонтальное положение, вертикальное положение и т. Д. Можно отрегулировать
4: Растровое отображение OSD
5: поддержка функции замораживания
6: Число слово Гребенчатый фильтр
7 D компенсация движения
8: стандартный Стандартизированная конструкция выходного сигнала
9: Промышленный дизайн продукта, 24 часа непрерывной работы
10: Маленький размер, легко разместить (размер: 110X56X36 мм)
11: источник питания постоянного тока 5 В

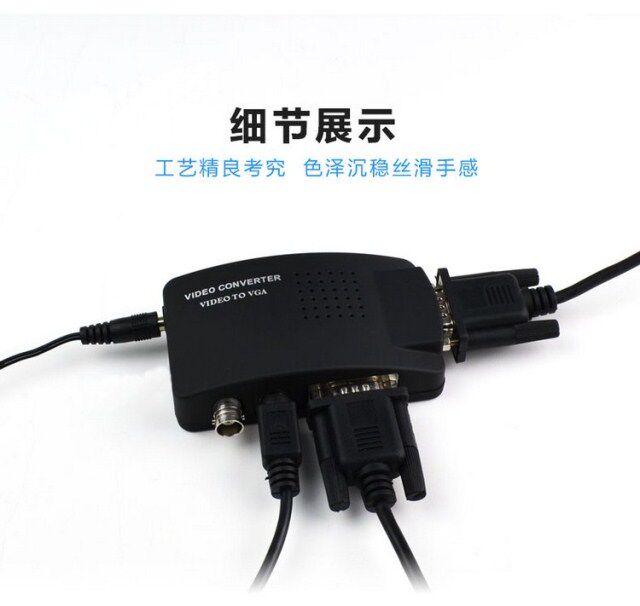

Описание интерфейса:
Имя & amp; nbsp; & amp; nbsp; & amp; nbsp; имя | Скажите & amp; nbsp; & amp; nbsp; & amp; nbsp; ming |

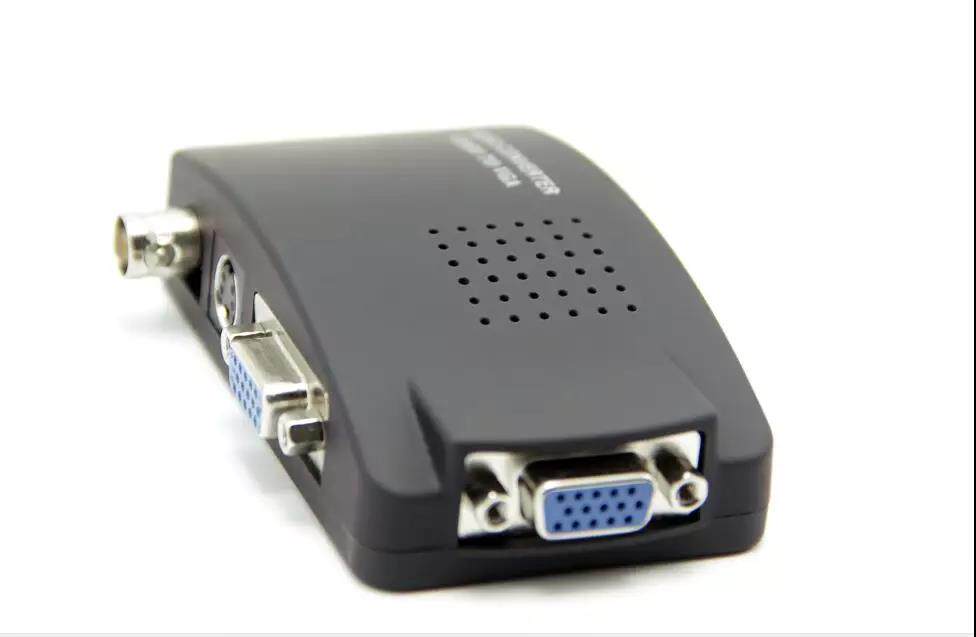

VGA Out | Выход VGA подключен к монитору компьютера |
AV(CVBS) In | Смотреть частота Источник (например, DVD, камера Ждать) |
S-VIDEO In | Подключите к источнику сигнала терминала S, видеомагнитофону, DVD-плееру и т. Д. |
VGA In | Подключите компьютерную видеокарту, выход VGA |

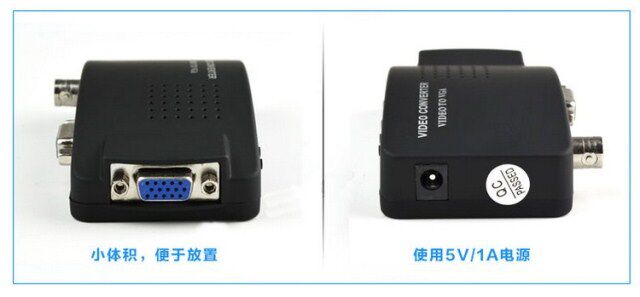

DC 5V | Подключение с адаптером питания 5 В / 1 А |
LED | Индикатор питания свет |
2. Технические параметры
Максимальная скорость передачи | 5.1Gbps |
Максимальный рабочий ток | 300mA |
Технические характеристики адаптера питания | Переменный ток (50/60 Гц) 100 В ~ 240 В на входе, постоянный ток 5 В / 1 А на выходе |
Рабочая Температура | -40~+80’C |
Рабочая влажность | 5~90%RH |
Размер внешнего вида (длина * ширина * высокая ) | 110X56X36mm |
& amp; nbsp; Вес нетто продукта | 0.18KG |
Вес (вес брутто) | 0.38KG |
цвет Размер коробки | 210*150*55mm |
| |
DC / 5V: входной интерфейс питания, входная мощность 5V / 1A
LED: индикатор питания свет

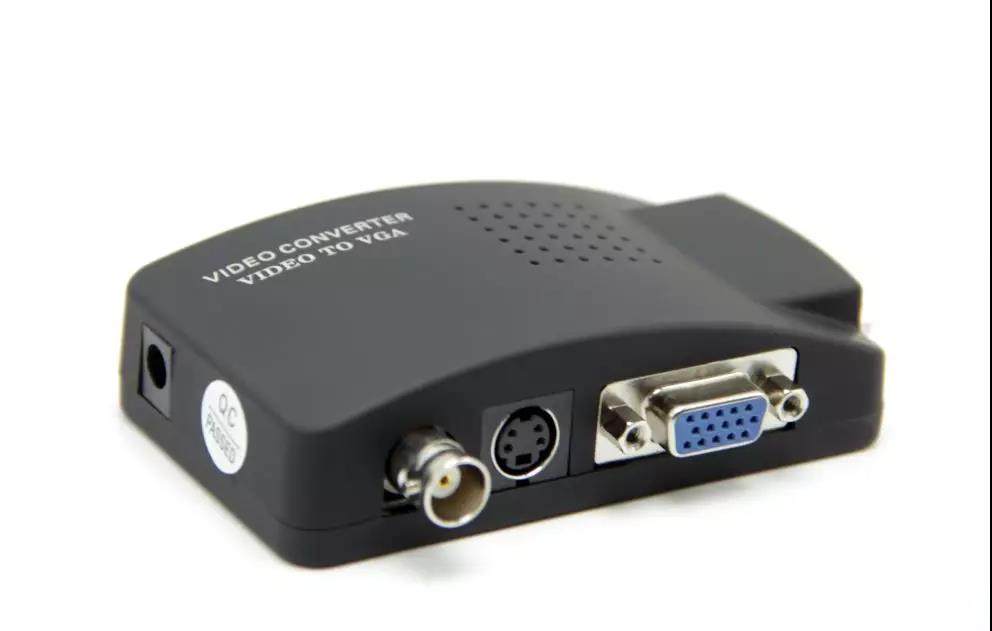

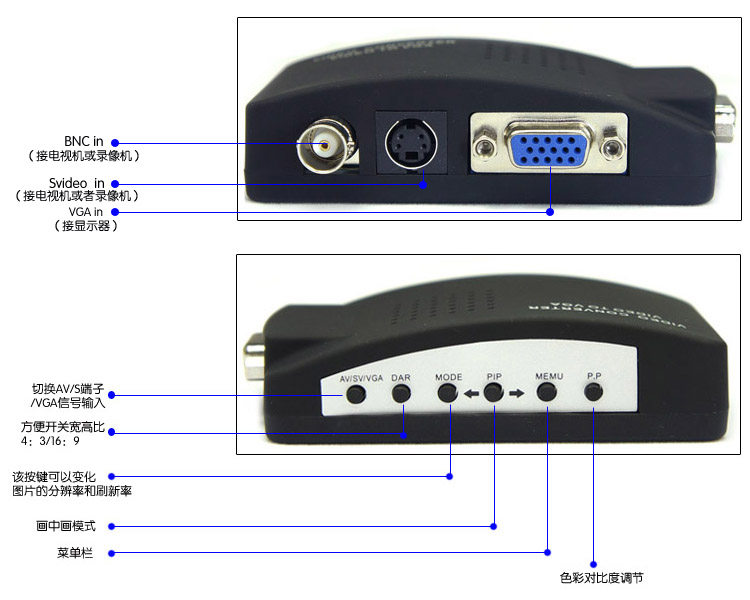

1.---------------------------- Входной интерфейс BNC; стыковка камера / Головка монитора
2.--------------------------- Входной интерфейс терминала S; подключение к приставке / DVD
3.---------------------------- Входной интерфейс VGA; подключение к ПК или ноутбуку
4.----------------------------- Выходной интерфейс VGA, подключение к монитору, с проекцией инструмент

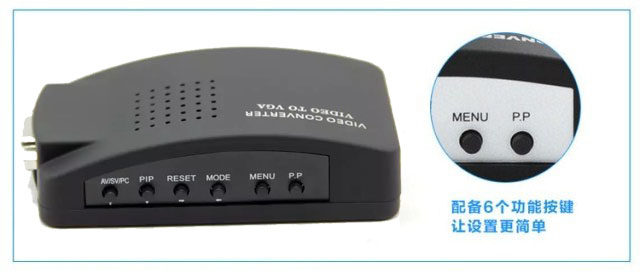

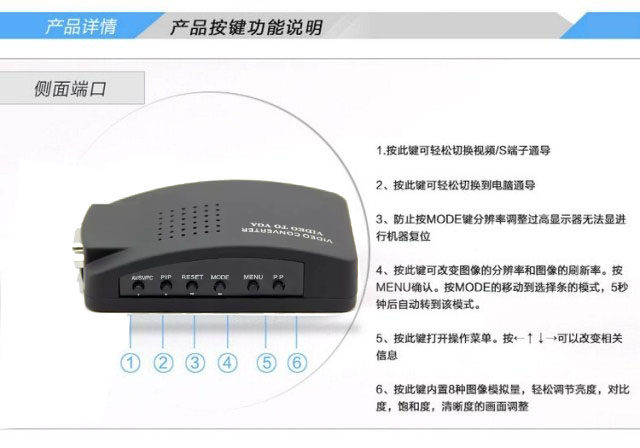

5.------------------------------IN кожзаменитель Кнопка T, входной разъем BNC, S-VIDEO, входной канал VGA
6 .------------------------------ МЕНЮ один регулировать
7.---------------------------------- Freeze / + & amp; nbsp; Кнопка динамического узла изображения, сотрудничать с МЕНЮ Для функции ВВЕРХ
8.---------------------------------- Разрешение / -разрешение? Магнетизм ?, с функцией ВНИЗ МЕНЮ
