1. Обзор продукта
TK-tn702 - это стиль высокая Высокопроизводительный мобильный телефон с поворотным устройством экрана, для внутреннего использования высокая Скорость обработки изображений чип , Его основная функция заключается в отображении содержимого изображения мобильного телефона в режиме реального времени и синхронно с высокая Четкий вертикальный экран один юань верх .
TK-tn702 также может вводить многосигнальные сигналы, выполнять преобразование формата и многократную обработку различных форматов сигналов в выходной сигнал HDMI 1280 * 720 при 60 Гц или 1920 * 1080, а также может быть установлен на имеет Сигналы поворачиваются на 90, 180 и 270 градусов.
2. Подробная информация о функциях
1. Входной сигнал
Поддержка 1 VGA, 2 DP（DisplayPort）, 4 HDMI（Совместим с MHL）, 1-канальный аудиовход (сигнал VGA в комплекте), входной сигнал самый высокая Может поддерживать 1920 * 1200 при 60 Гц и низ совместимый. & amp; nbsp;
2. Функция ввода MHL для мобильного телефона
3 порта HDMI продукта напрямую поддерживают входной сигнал MHL, а мобильный телефон можно подключить через кабель MHL-HDMI, который может напрямую отображать изображение, выводимое мобильным телефоном. Для реализации этой функции мобильный телефон должен поддерживать функция MHL.
3. Выходной сигнал
& amp; nbsp; & amp; nbsp; 1 канал HDMI и 1 канал аудио, стереозвук частота Выход, выходное разрешение поддерживает 1280x720 @ 60HZ и 1920x1080 @ 60HZ опционально;
4. Функция переключения
Через пульт дистанционного управления, корпус кнопка , Программное обеспечение управления или центральное управление может переключать любой входной сигнал в сигнал HDMI и выводить на дисплей один Юань, и реализовать синхронное переключение видео и аудио;
5. Функция удвоения строк
Разное разрешение, разные кисти новый Скорость и VGA, DP, HDMI, MHL различных форматов сигналов, с помощью функции масштабирования линии оборудования для преобразования фиксированного сигнала HDMI и выхода с фиксированным разрешением, выходное разрешение 1280x720 при 60 Гц или 1920x1080 при 60 Гц опционально;
6. Функция поворота изображения.

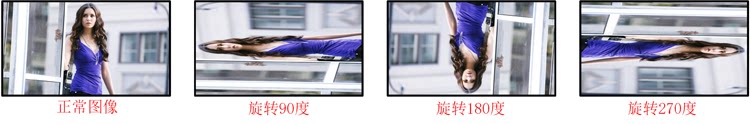

от красный Внешний пульт дистанционного управления, шасси кнопка Реализуйте поворот изображения на 90 градусов, 180 градусов, 270 градусов, используемый в некоторых конкретных местах, где изображение необходимо повернуть, например низ Как показано на рисунке:
7. Вертикальный экран мобильного телефона, такая же функция отображения экрана
& amp; nbsp; & amp; nbsp; разные смартфон Подключайтесь к вертикальному экрану мобильного телефона с помощью одного и того же устройства с помощью различных методов подключения для достижения вертикальной синхронизации экрана. смартфон Картина, в основном через низ Три способа подключения:

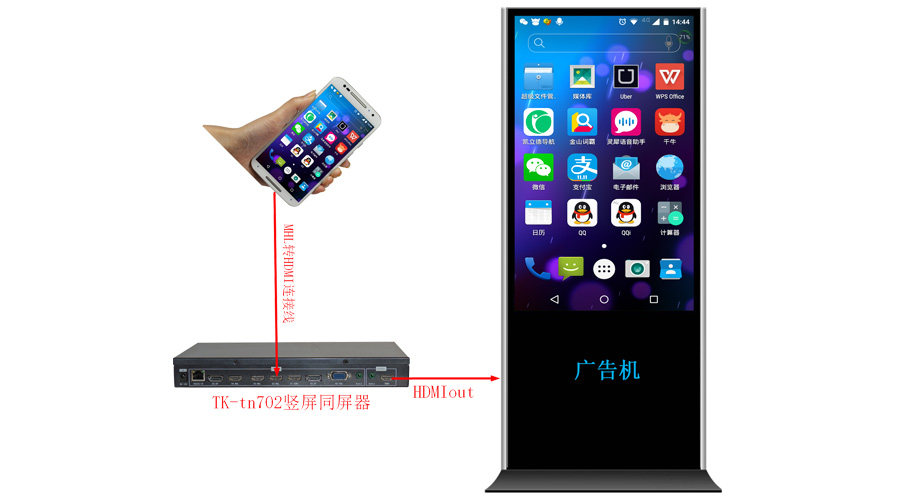

7.1, поддержка функции MHL android смартфон :Пройдите один полосатый обычный Подключите кабель MHL к HDMI устройства к входному порту MHL устройства, а затем один Настройте его для реализации синхронного отображения изображения на вертикальном экране мобильного телефона и монитора, например низ Картина:
7.2 Мобильный телефон Apple:
Пройдите один полосатый обычный Конвертер Lightning в HDMI плюс один полосатый Подключите кабель HDMI к входному порту HDMI устройства, а затем один Настройте его на синхронное отображение вертикального изображения на экране мобильного телефона и монитора.Схема подключения приведена на схеме топологии в конце этого документа.
7.3. С проекционным экраном смартфон :
В настоящее время телефоны Android 4.2 и новее верх версия Эта функция поддерживается этим, Iphone5 и Iphone6, только Нужно добавить один обычный Подключите свой мобильный телефон с таким же экраном к нашему устройству. После настройки интерфейс мобильного телефона и другой контент могут отображаться на вертикальном экране. Схема подключения приведена на схеме топологии в конце этого документа.
Три, метод управления
от красный Внешний пульт дистанционного управления, шасси кнопка Последовательный порт RS-232 может управлять переключением изображений, поворотом изображения, функциями переключения разрешения, простотой управления один ,Удобство.

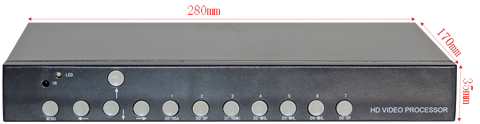

4. Изображение и размер продукта.

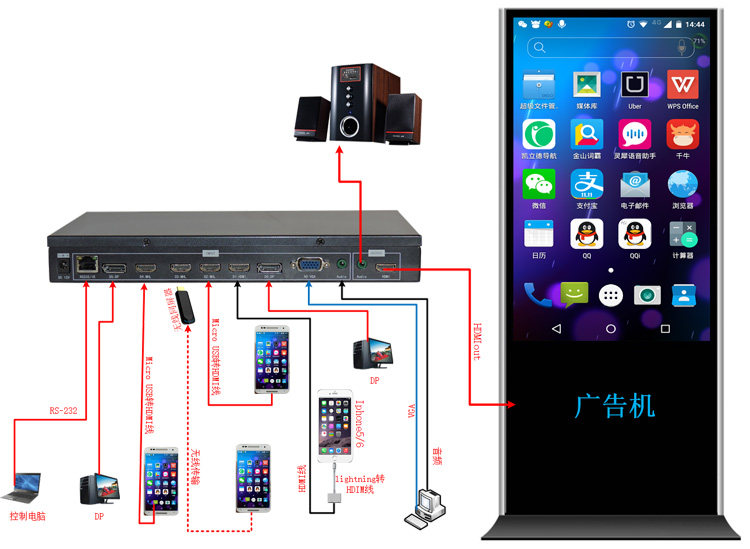

Пятерки, система Топология

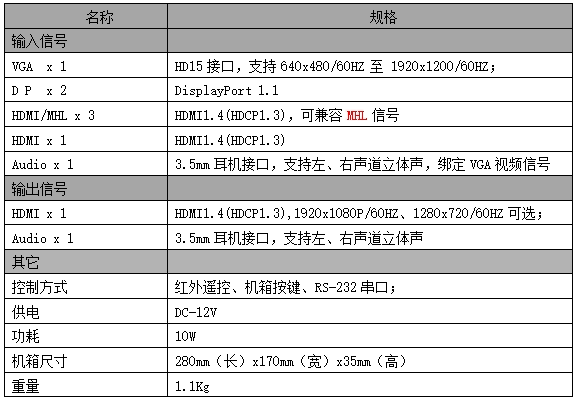

Шесть, технические параметры
