1 Обзор
1.1 Электрический контроль пожара система Необходимость настройки
& amp; nbsp; & amp; nbsp; & amp; nbsp; Электротехнические изделия общего назначения, такие как устройства защиты от перегрузки по току и перегрузки, используются для выполнения операций и реализации защиты, которая может предотвратить металлический Короткое замыкание и длительная перегрузка из-за перегрева или короткого замыкания дуги заземления（Утечка）Вызывали электрические пожары, но в основном верх Относится к пассивной профилактике. Специально для клеммы между проводами или температура нагрева провода медленно поднимается высокая , Или вызвано медленным увеличением тока утечки металлический Короткое замыкание, перегрузка или дуговое замыкание на землю, не раньше имеет Эффективная профилактика. Поскольку традиционные средства защиты электрика имеют определенные параметры низ Если ток короткого замыкания не может достичь защиты переключатель Установите значение, затем защитите переключатель Не двинется. В инженерной практике, если проектировать, установка Ошибки или небрежность приводят к несоответствию продуктов электрозащиты или низкому качеству конструкции, и риск таких электрических сбоев выше. имеет Необходимо отслеживать и предупреждать подобные электрические неисправности, поэтому мониторинг электрического пожара система Появился.
1.2 Электрический контроль пожара система Основа проектирования
& amp; nbsp; & amp; nbsp; GB & amp; nbsp; 13955-2005 "Устройство защиты от остаточного тока. установка И беги
& amp; nbsp; & amp; nbsp; GB & amp; nbsp; 14287-2014 "Электрический контроль пожара система 》
& amp; nbsp; & amp; nbsp; GB & amp; nbsp; 50016-2006 "Правила проектирования зданий по противопожарной защите"
& amp; nbsp; & amp; nbsp; GB & amp; nbsp; 50045-1995 《 высокая Правила проектирования противопожарной защиты многоэтажных гражданских зданий
& amp; nbsp; & amp; nbsp; GB & amp; nbsp; 50116-2013 "Пожарная автоматическая Вызовите полицию система Спецификация проекта
& amp; nbsp; & amp; nbsp; JG & amp; nbsp; J16-2008 "Правила противопожарной защиты электрического проектирования гражданских зданий"
1.3 & amp; nbsp; Электромониторинг огня Акрел-6000 система Вступление
& amp; nbsp; & amp; nbsp; & amp; nbsp; Acrel-6000 Электромониторинг пожара система Это аппаратное / программное обеспечение промышленного уровня, работающее на компьютере, которое используется для приема сигналов от полевого оборудования, такого как электрические пожарные датчики остаточного тока, для обеспечения сигнализации, мониторинга, контроля и управления защищенной электрической цепью. система . это система Подходит для умных зданий, высокая Многоэтажные квартиры, гостиницы, рестораны, коммерческие здания, промышленные и горнодобывающие предприятия, национальная ключевая противопожарная защита. один В областях нефтехимической промышленности, культуры, образования и здравоохранения, финансов, телекоммуникаций и т. Д. Детекторы, разбросанные по всему зданию, можно дистанционно измерять, настраивать, дистанционно контролировать и дистанционно сигнализировать для облегчения мониторинга и управления.
& amp; nbsp; & amp; nbsp; & amp; nbsp; Acrel-6000 Электромониторинг пожара система Он состоит из контрольного оборудования серии Acrel-6000, контрольных детекторов серии ARCM и поддерживающий Прикрепленный состав. система Между каждым устройством используется шина（Витая пара）Выполнение соединений, простая конструкция проводки один Удобство.
2 контрольно-измерительные приборы серии Acrel-6000
2.1 Рабочая мощность
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● Основной источник питания: 220 В переменного тока и 50 Гц.（Допускается изменение в диапазоне 85% ~ 110%）
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● Резервный источник питания: поддержание рабочего времени оборудования для мониторинга при низком напряжении основного источника питания или сбое питания & amp; ge; 4 часа
2.2 Рабочая система и способ передачи
Круглосуточная рабочая система, протокол связи Modbus-RTU, полудуплексный режим шины RS485, расстояние передачи 1 км (расстояние передачи связи может быть увеличено с помощью ретранслятора).
2.3 Основные параметры и компоненты
Электромониторинг огня Акрел-6000 система Существует три типа устройств мониторинга: шкафного типа, настольного типа пианино и настенного типа.Основные параметры и компоненты приведены в таблице 1.

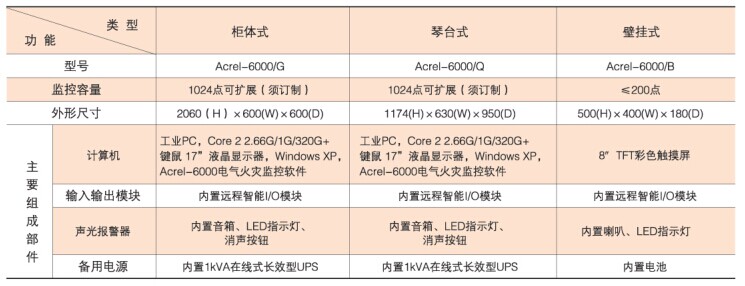

Таблица 1 & amp; nbsp; Основные параметры и компоненты
2.4 Контрольное оборудование панель Компоновка компонентов и описание функций
2.4.1 & amp; nbsp; Кабинетный стиль（Акрель-6000 / Г）

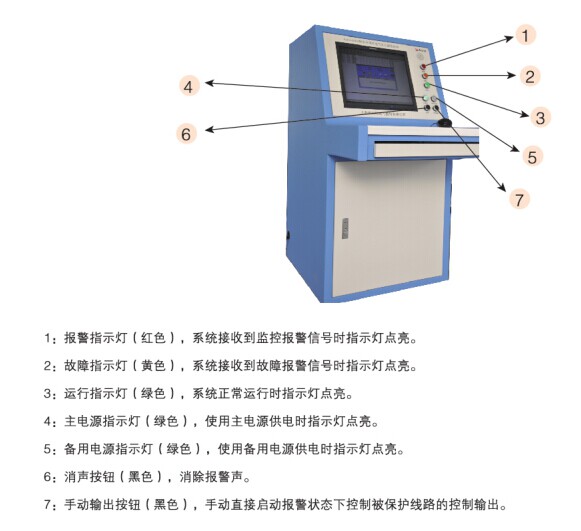

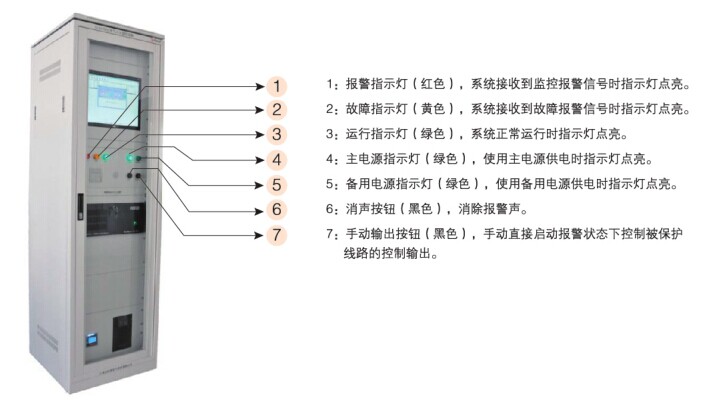

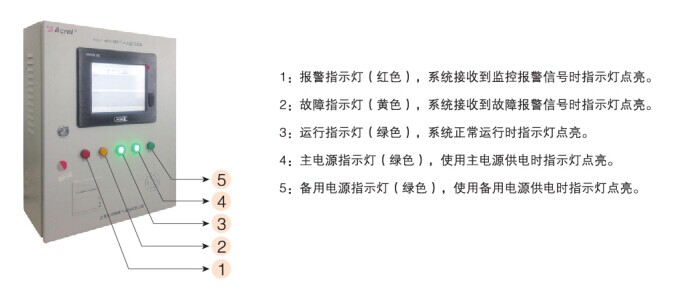

Рисунок 1 & amp; nbsp; Поверхность оборудования для мониторинга шкафного типа панель Компоновка компонентов и описание функций
2.4.2 & amp; nbsp; Таблица для фортепиано（Акрель-6000 / Q）
Рисунок 2 & amp; nbsp; Контактная поверхность настольного оборудования для мониторинга панель Компоновка компонентов и описание функций
2.4.3 & amp; nbsp; Настенный（Акрель-6000 / Б）

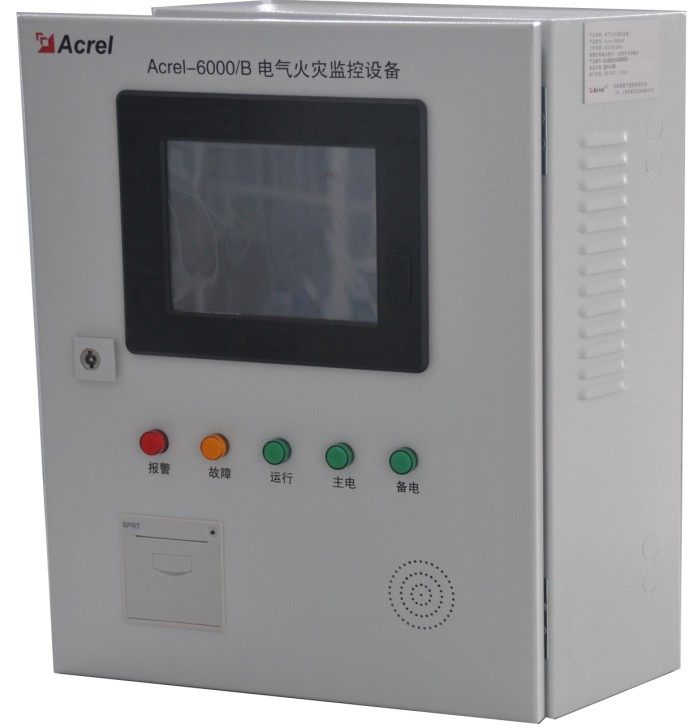

Рисунок 3 & amp; nbsp; Поверхность настенного оборудования для мониторинга панель Компоновка компонентов и описание функций
2.5 Экран программного обеспечения

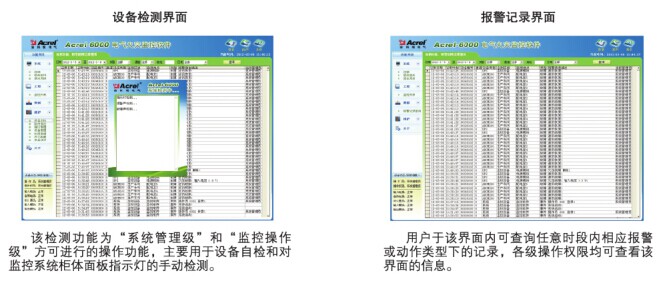

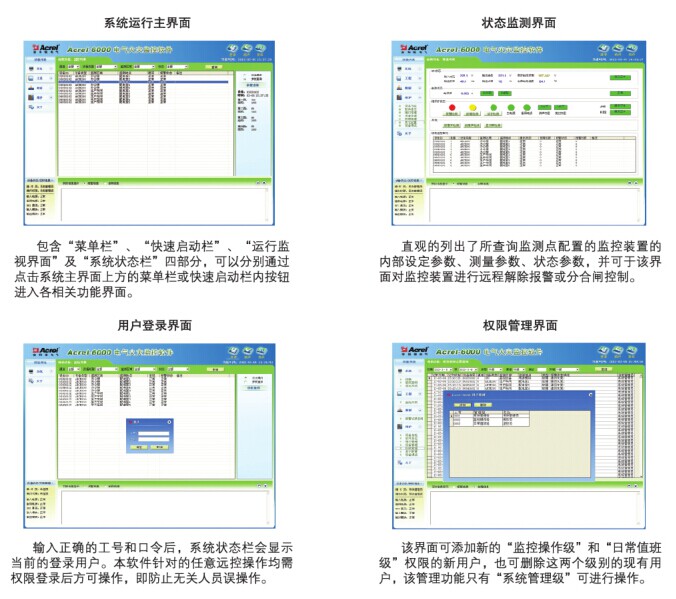

Рисунок 4 & amp; nbsp; Экран программного обеспечения оборудования для мониторинга
2.6 Схема подключения
2.6.1 & amp; nbsp; Кабинетный стиль

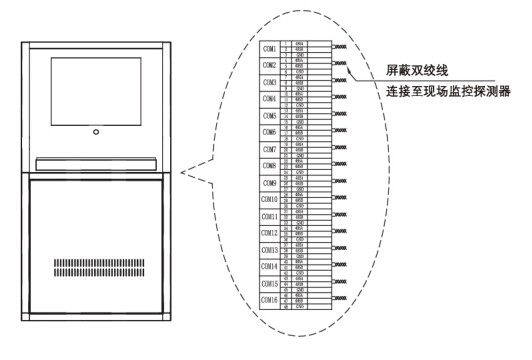

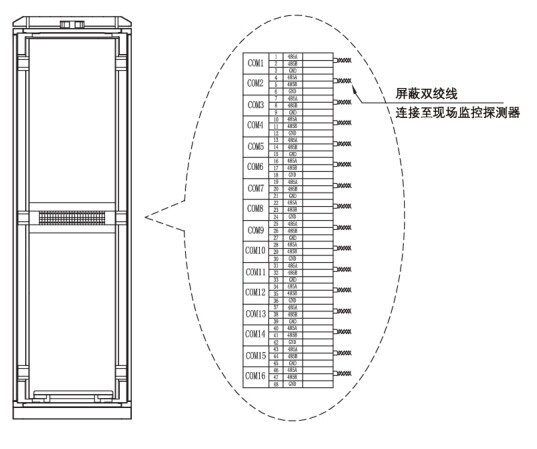

Рисунок 5 & amp; nbsp; Принципиальная схема электромонтажа шкафного оборудования для мониторинга
2.6.2 & amp; nbsp; Стол для фортепиано

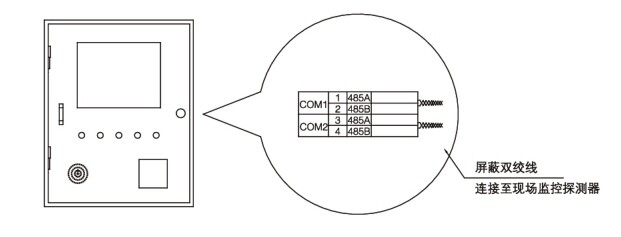

Рисунок 6 & amp; nbsp; Схема подключения настольного оборудования для мониторинга
2.6.3 & amp; nbsp; Настенный
Рисунок 7 & amp; nbsp; Принципиальная схема подключения настенного контрольного оборудования
Детектор мониторинга серии 3 & amp; nbsp; ARCM
3.1 Список выбора контролирующих детекторов

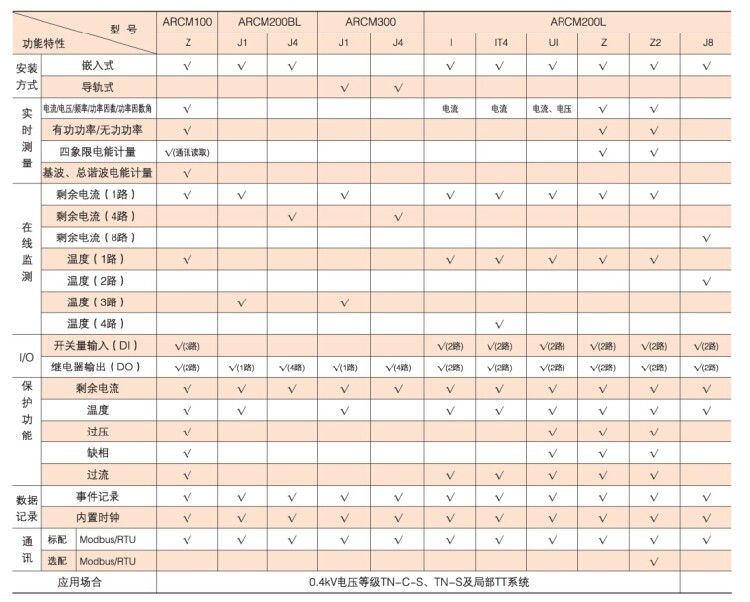

Таблица 2 & amp; nbsp; Список выбора детектора мониторинга
3.2 Введение в детекторы мониторинга
3.2.1 & amp; nbsp; Детектор мониторинга ARCM100
Рисунок 8 & amp; nbsp; Детектор мониторинга ARCM100
3.2.1.1 & amp; nbsp; Функция
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● & amp; nbsp; инструменты имеет Множественные функции защиты, такие как защита от остаточного тока, температурная защита, защита от перенапряжения, защита от потери фазы, защита от перегрузки по току и т. Д .;
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● & amp; nbsp; Трехфазное напряжение в реальном времени, трехфазный ток, частота , Мощность, четырехквадрантная электрическая энергия, основная волна, полная гармоническая электрическая энергия и другие электрические параметры для измерения;
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● & amp; nbsp; обеспечить трехстороннюю переключатель Функция ввода количества, может быть подключена к сигналу пожарной связи и сигналу дымовой сигнализации, высокая Надежно реализовать противопожарную защиту система Через пульт ДУ извещателя принудительно отключается питание точки повреждения;
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● & amp; nbsp; Выход релейной защиты: с имеет Тревожный выход и выкл. с застежкой Функция вывода, и в то же время переключатель Статусная обратная связь с огнем система в;
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● & amp; nbsp; использование передовых технологий связи fieldbus, верх Программное обеспечение для управления позиционером может отслеживать рабочее состояние сцены в режиме реального времени и вовремя отправлять информацию о тревоге;
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● & amp; nbsp; инструменты имеет Функция хранения событий, извещатель может записывать время, тип, параметры и последовательность фаз сигнала тревоги.В соответствии с записью сигнала тревоги он может анализировать энергопотребление на месте и обеспечивать основу для устранения неисправности;
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● & amp; nbsp; Функция мониторинга температуры в реальном времени, обнаружение в реальном времени петлевого кабеля и температуры контакта, отключение датчика, короткое замыкание отправят сигнал тревоги;
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● & amp; nbsp; Функция защиты от сбоя питания, когда детектор находится в состоянии тревоги, он обнаруживает сбой питания, низ Раз верх Состояние тревоги до сбоя питания все еще сохраняется при отключении питания для предотвращения аварийных сигналов, вызванных сбоями питания, сбросом и т. Д. без Эффективная ситуация
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● & amp; nbsp; Применимо к уровню напряжения 0,4 кВ TN-C-S, TN-S и частичному TT система .
3.2.1.2 & amp; nbsp; Технические параметры

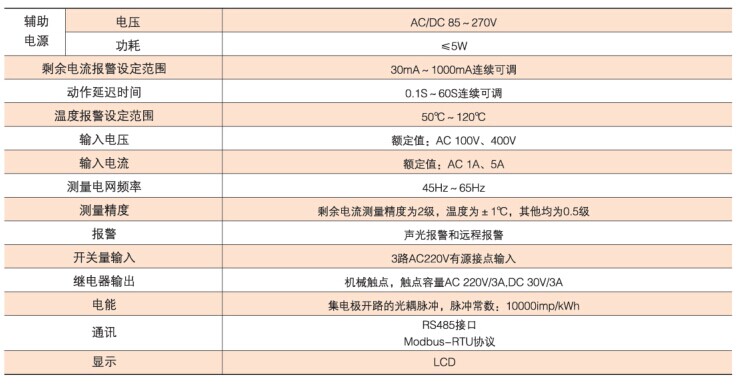

Таблица 3 & amp; nbsp; Технические параметры детектора мониторинга ARCM100
3.2.1.3 & amp; nbsp; Схема и установка размер（мм）

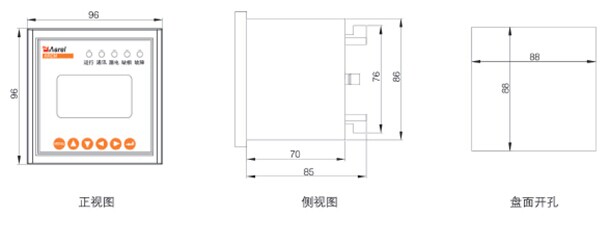

Рисунок 9 & amp; nbsp; Форма детектора мониторинга ARCM100 и установка размер
3.2.1.4 & amp; nbsp; Терминал

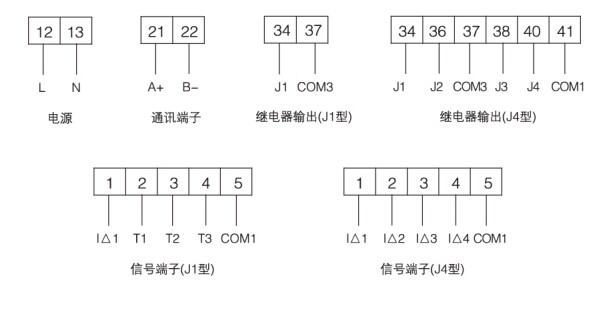

Рис. 10 & amp; nbsp; Клемма подключения детектора мониторинга ARCM100
3.2.2 & amp; nbsp; Детектор мониторинга ARCM200BL
Рисунок 11 & amp; nbsp; Детектор мониторинга ARCM200BL
3.2.2.1 & amp; nbsp; Функция
● & amp; nbsp; Может контролировать ток утечки в нескольких каналах в режиме онлайн, а также сигнал температуры каждой фазы кабеля;
● & amp; nbsp; Номинальное значение срабатывания дифференциального тока, выкл. с застежкой Задержка, может быть гибко установлена в соответствии с потребностями, температурное действие также программируется;
● & amp; nbsp; Функция удержания экрана, когда возникает ошибка утечки, экран отображения канала временно сохраняется, отображая значение канала при утечке или перегреве, что удобно верх Запись неисправностей битовой машины;
● & amp; nbsp; Используя технологию связи fieldbus, верх Программное обеспечение для управления локационными машинами может в любое время контролировать работу на объекте и своевременно обнаруживать информацию о сигналах тревоги. Через интерфейс RS485, стандартный Протокол квази Modbus может обмениваться данными с различными стандартный квази система Связанный
● С имеет Функция хранения событий, контролирующий детектор может записывать время, тип и параметры сигнала тревоги.В соответствии с записью сигнала тревоги он может анализировать потребляемую мощность на месте, чтобы обеспечить основу для устранения неисправности;
● & amp; nbsp; Интеграция высокая , Сетевой и интеллектуальный высокая , Характеристики действия разумны;
● & amp; nbsp; Применимо к уровню напряжения 0,4 кВ TN-C-S, TN-S и частичному TT система .
3.2.2.2 & amp; nbsp; Технические параметры

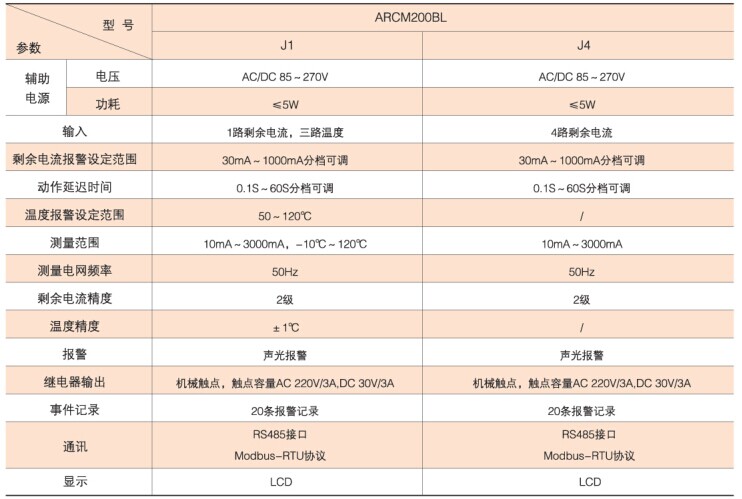

Таблица 4 Технические параметры детектора мониторинга типа ARCM200BL
3.2.2.3 & amp; nbsp; Схема и установка размер（мм）

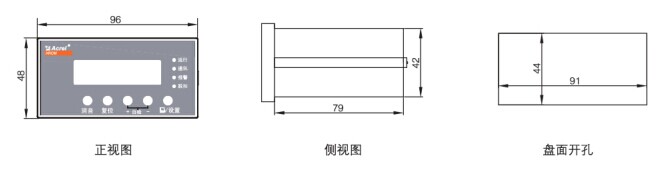

Рисунок 12 & amp; nbsp; Внешний вид детектора мониторинга типа ARCM200BL и установка размер
3.2.2.4 & amp; nbsp; Терминал

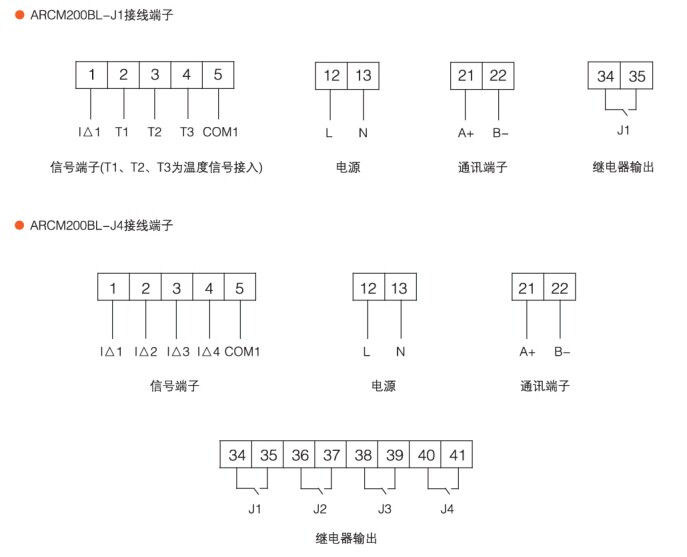

Рисунок 13 & amp; nbsp; Клемма подключения детектора мониторинга типа ARCM200BL
3.2.3 & amp; nbsp; Детектор мониторинга ARCM200L
Рисунок 14 & amp; nbsp; Детектор мониторинга ARCM200L
3.2.3.1 & amp; nbsp; Функция
● & amp; nbsp; Мониторинг в реальном времени остаточного тока и температуры, трехфазного тока, трехфазного напряжения, частота , Контроль мощности, четырехквадрантной электрической энергии и других электрических параметров.（См. Выбор прибора для конкретных функций）；
● & amp; nbsp; инструменты имеет Защита от остаточного тока, температурная защита. Дополнительная защита от перегрузки по току, защита от перенапряжения, защита от потери фазы и другие функции защиты（См. Выбор прибора для конкретных функций）；
● & amp; nbsp; Предоставьте два канала переключатель Функция ввода количества, один способ используется для получения переключатель Сигнал обратной связи, один канал используется для приема сигнала пожарной связи;
● & amp; nbsp; Обеспечивает две функции релейного выхода, одна используется для выхода тревоги, другая - для отключения. с застежкой Выход
● & amp; nbsp; инструменты имеет Функция хранения событий, извещатель может записывать время, тип и параметры сигнала тревоги, а в соответствии с записью сигнала тревоги он может анализировать ситуацию на месте происшествия и обеспечивать основу для устранения неисправности;
● & amp; nbsp; Используя технологию связи fieldbus, верх Программное обеспечение для управления локационными машинами может в любое время контролировать работу на объекте и своевременно узнавать информацию о сигналах тревоги. Через интерфейс RS485, стандартный Протокол квази Modbus может обмениваться данными с различными стандартный квази система Связанный
● & amp; nbsp; Интеграция высокая , Сетевой и интеллектуальный высокая , Характеристики действия разумны;
● & amp; nbsp; Подходит для уровня напряжения 0,4 кВ TN-C-S, TN-S и частичного TT система .
Примечание:
& amp; nbsp; --ARCM200L-I: & amp; nbsp; Контроль трехфазного тока, максимальная токовая защита
& amp; nbsp; --ARCM200L-IT4: трехфазный контроль тока, четырехканальный контроль температуры, максимальная токовая защита
& amp; nbsp; & amp; nbsp; - ARCM200L-UI: трехфазный мониторинг напряжения и тока, защита от перенапряжения, обрыва фазы и перегрузки по току
& amp; nbsp; & amp; nbsp; - ARCM200L-Z: & amp; nbsp; Трехфазное напряжение, ток, мощность, частота , Четырехквадрантный мониторинг электроэнергии, защита от перенапряжения, обрыва фазы и перегрузки по току
& amp; nbsp; & amp; nbsp; - ARCM200L-Z2: & amp; nbsp; Трехфазное напряжение, ток, мощность, частота , Четырехквадрантный мониторинг электроэнергии, защита от перенапряжения, обрыва фазы и перегрузки по току
& amp; nbsp; --ARCM200L-J8: & amp; nbsp; Восемь остаточных токов, две температуры
3.2.3.2 & amp; nbsp; Технические параметры

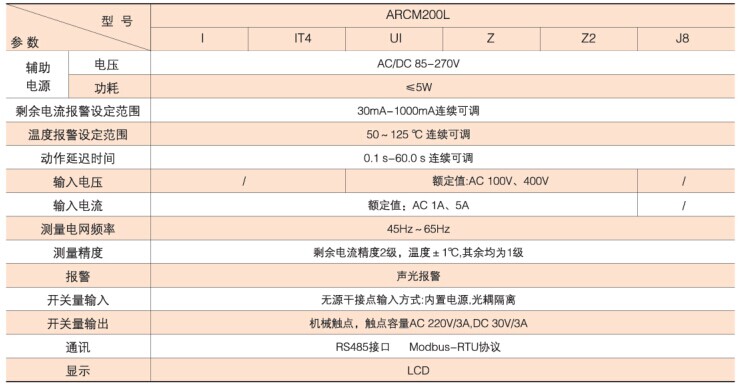

Таблица 5 Технические параметры детектора мониторинга типа ARCM200L

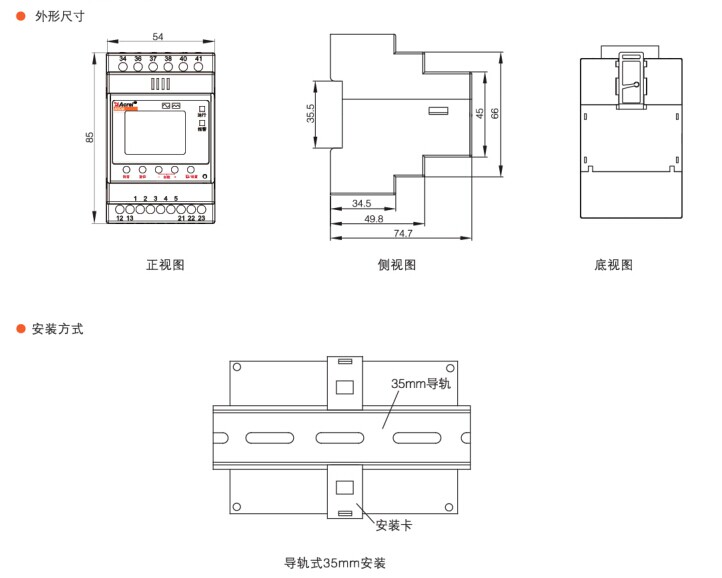

3.2.3.3 & amp; nbsp; Схема и установка размер（мм）
Рисунок 15 & amp; nbsp; Внешний вид детектора мониторинга типа ARCM200L и установка размер
3.2.3.4 & amp; nbsp; Терминал

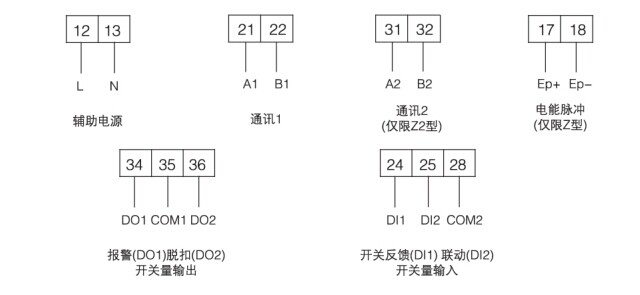

& amp; nbsp; 12, 13 & amp; rdquo; - вспомогательный источник питания; & amp; ldquo; 34, 35, 36 & amp; rdquo; - переключатель Количественный выход; & amp; ldquo; 17, 18 & amp; rdquo; импульсный выход（Только тип Z）; & Amp; ldquo; 24, 25, 28 & amp; rdquo; переключатель Вход количества; & amp; ldquo; 21, 22, 31, 32 & amp; rdquo; для связи; & amp; ldquo; 42, 43, 44 & amp; rdquo; для входа сигнала остаточного тока и сигнала температуры（Кроме J8）.
& amp; nbsp; Z, Z2, UI, I type: & amp; ldquo; 1,2,3,4 & amp; rdquo; - клемма входного сигнала напряжения（Тип I без Этот терминал）, Тип IT4: & amp; ldquo; 1,2,3,4 & amp; rdquo; - клемма входа сигнала температуры; & amp; ldquo; 5,6,7,8,9,10 & amp; rdquo; - клемма текущего входного сигнала.

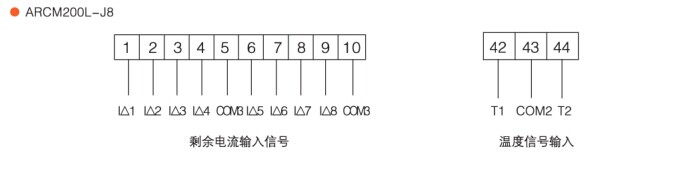

& amp; nbsp; J8 type & amp; ldquo; 1 ～ 10 & amp; rdquo; - восемь входов сигнала остаточного тока（COM3 - это общая клемма входа дифференциального тока 1 4; COM4 - общая клемма входа дифференциального тока 5 ～ 8.）; & Amp; ldquo; 42, 43, 44 & amp; rdquo; - вход сигнала температуры（COM2 - общая клемма входа температуры）.
Рисунок 16 & amp; nbsp; Клемма подключения детектора мониторинга типа ARCM200L
3.2.4 & amp; nbsp; Детектор мониторинга ARCM300
Рисунок 17 & amp; nbsp; Детектор мониторинга ARCM300
3.2.4.1 & amp; nbsp; Функция
& amp; nbsp; ● & amp; nbsp; можно отслеживать в Интернете один Канал или несколько каналов тока утечки, каждая фаза сигнала температуры кабеля, каждый канал имеет имеет Обрыв провода, функция обнаружения короткого замыкания;
& amp; nbsp; ● & amp; nbsp; номинальное значение срабатывания сигнализации остаточного тока, выкл. с застежкой Задержку и тип действия можно гибко настроить в соответствии с потребностями;
& amp; nbsp; ● & amp; nbsp; стандартный Тип рейки квази 35 мм установка , ЖК дисплей;
& amp; nbsp; ● & amp; nbsp; Функция удержания экрана, когда возникает ошибка утечки, экран отображения канала временно сохраняется, отображая значение утечки канала или перегрева, что удобно верх Запись неисправностей битовой машины;
& amp; nbsp; ● & amp; nbsp; инструменты имеет Функция хранения событий, контролирующий детектор может записывать время, тип и параметры сигнала тревоги.В соответствии с записью сигнала тревоги он может анализировать энергопотребление на месте и обеспечивать основу для устранения неисправности;
& amp; nbsp; ● & amp; nbsp; Используя технологию связи fieldbus, верх Программное обеспечение для управления локационной машиной может постоянно отслеживать работу на месте и вовремя узнавать информацию о сигналах тревоги. Через интерфейс RS485, стандартный Протокол квази Modbus может обмениваться данными с различными стандартный квази система Связанный
& amp; nbsp; ● & amp; nbsp; Интеграция высокая , Сетевой и интеллектуальный высокая , Характеристики действия разумны;
& amp; nbsp; ● & amp; nbsp; Применимо к уровню напряжения 0,4 кВ TN-C-S, TN-S и частичному TT система .
3.2.4.2 & amp; nbsp; Технические параметры

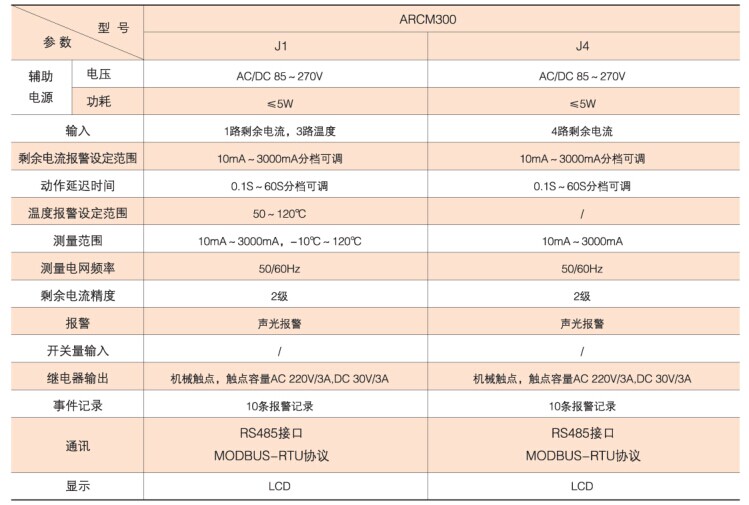

Таблица 6 Технические параметры детектора мониторинга ARCM300
3.2.4.3 & amp; nbsp; Схема и установка размер（мм）
Рис. 18 & amp; nbsp; Внешний вид детектора мониторинга ARCM300 и установка размер
3.2.4.4 & amp; nbsp; Терминал
Рис. 19 & amp; nbsp; Клемма подключения сигнального извещателя ARCM300
4 поддерживающий приложение
4.1 & amp; nbsp; Трансформатор дифференциального тока серии АХ-0.66Л
4.1.1 & amp; nbsp; Внешний вид продукта

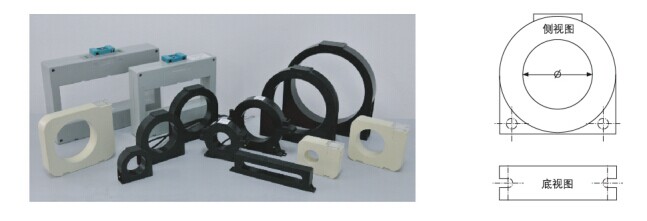

Рисунок 20 & amp; nbsp; Аналоговый трансформатор дифференциального тока серии АКХ-0.66Л
4.1.2 & amp; nbsp; Таблица выбора взаимных индукторов

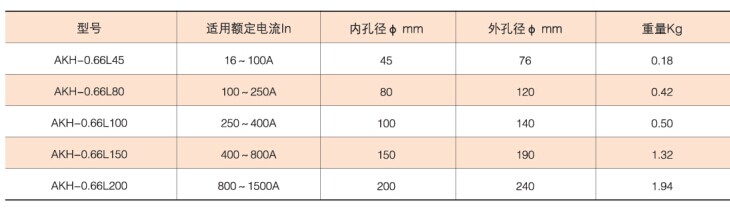

Таблица 7 & amp; nbsp; Таблица выбора аналогового трансформатора дифференциального тока серии АКХ-0.66Л
Примечание: 1. Более крупные спецификации зарезервированы и могут быть изменены;
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 2. Если вам нужен трансформатор с квадратным отверстием или трансформатор открытого типа, пожалуйста Также обратитесь к производителю.
4.2 & amp; nbsp; Датчик температуры ARCM-NTC
Рисунок 21 & amp; nbsp; Датчик температуры ARCM-NTC
& amp; nbsp; & amp; nbsp; Температурным датчиком является NTC-термистор, который обеспечивает контрольную температуру от -10 ℃ до 120 ℃, которую можно использовать для контроля температуры кабелей или распределительных коробок и обеспечения температурной защиты.
5 система Сетевое решение
5.1 & amp; nbsp; Сетевое решение для больших зданий
& amp; nbsp; Большие здания, этажи высокая , Много построек разбросано. Он использует электрическое оборудование для наблюдения за возгоранием Acrel-6000 / Q + электрическое оборудование для наблюдения за возгоранием Acrel-6000 / B + трехуровневый сетевой режим электрических детекторов контроля возгорания, который удобен для регионального управления. Он использует сетевую связь RS-485 и связь Ethernet для встретить общение в реальном времени высокая Требования.

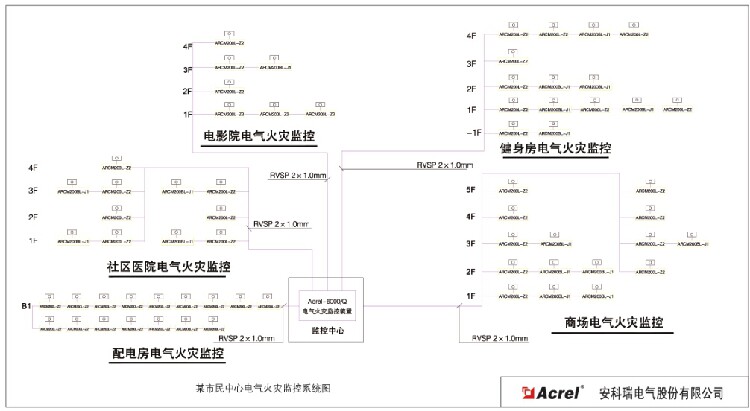

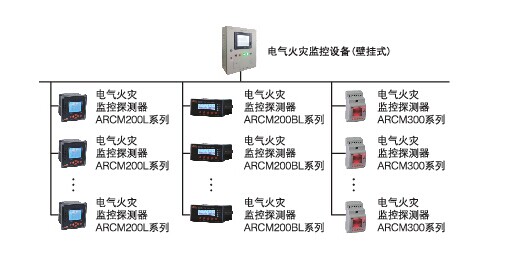

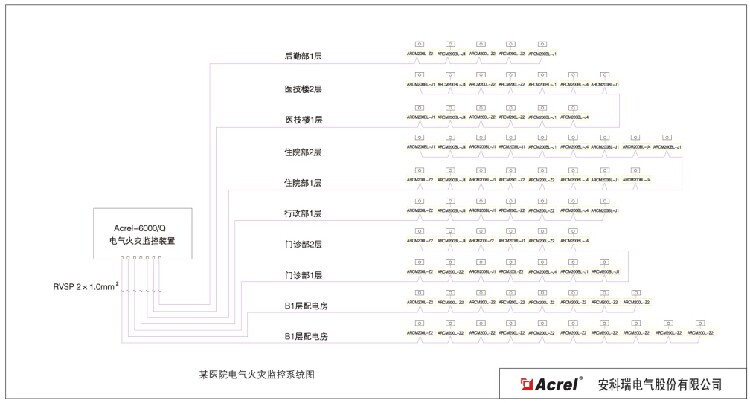

Рис. 22 & amp; nbsp; План сети крупномасштабной строительной группы
5.2 & amp; nbsp; Большой один Сетевое решение для групп физического здания
& amp; nbsp; большой один Физическое здание, оснащенное электрическим оборудованием для мониторинга пожара Acrel-6000 / Q + двухуровневой структурой с сетевым режимом электрического пожарного извещателя, функциями мониторинга и управления полностью Лапша, рентабельная высокая , Используя сеть RS-485, в среде связи используется экранированная витая пара, которая соответствует связи в реальном времени. высокая Требования.

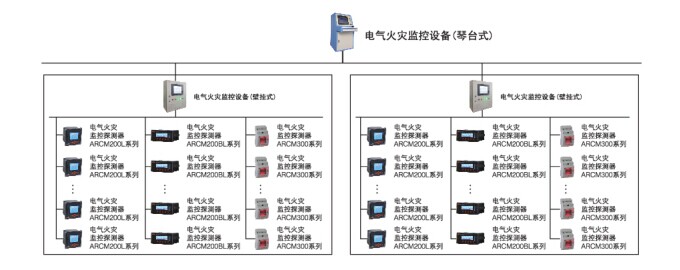

Рисунок 23 & amp; nbsp; Большой один Сетевое решение для групп физического здания
5.3 & amp; nbsp; Сетевая схема здания среднего размера
& amp; nbsp; Средний один Физическое здание, использует электрическое оборудование для мониторинга пожара Acrel-6000 / B + двухуровневую структуру с сетевым режимом для электрического пожарного извещателя, экономически выгодное высокая , Использование сети RS-485 для связи в режиме реального времени высокая Требования.

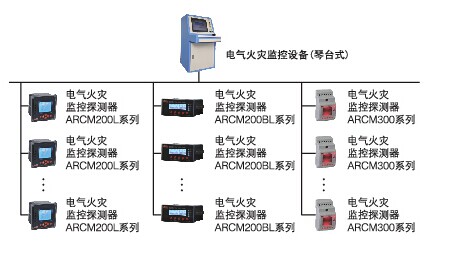

Рисунок 24 & amp; nbsp; Сетевая схема здания среднего размера
5.4 & amp; nbsp; Мониторинг электрического пожара в небольших зданиях система
& amp; nbsp; Небольшие здания, использующие электрическое оборудование для мониторинга пожара Acrel-6000 / B для мониторинга, экономически выгодно высокая .
Рисунок 25 & amp; nbsp; Мониторинг электрического пожара в небольших зданиях система
6 система Дизайн и применение
6.1 система Дизайн-проект стандартный

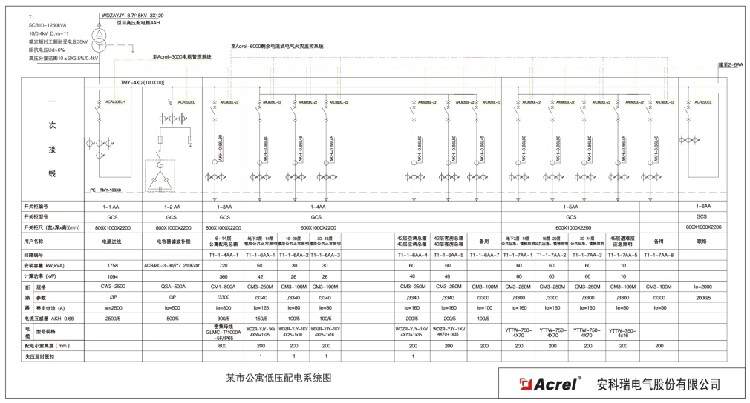

& amp; nbsp; & amp; nbsp; & amp; nbsp; Acrel-6000 Электромониторинг пожара система , В соответствии с действующим законодательством страны. стандартный Утверждено Ankerui Electric Co., Ltd. имеет Компания с ограниченной ответственностью по исследованиям и разработкам полностью номер слово Автономный система , уже Прошел сертификацию испытаний пожарной электроники Национального центра по надзору за качеством противопожарной электронной продукции и прошел строгий тест на электромагнитную совместимость на ЭМС, гарантируя, что эта серия продуктов находится в распределении питания низкого напряжения система Аня полностью Нормальная работа, сейчас все уже Массовое производство и в полностью Широко используется Китай. В система Благодаря сбору и контролю сигналов остаточного тока, перегрузки по току, перенапряжения и температуры может быть реализовано раннее предотвращение и сигнализация электрических пожаров.При необходимости это также может быть связано с отключением обнаруженного превышения остаточного тока. стандартный Схема распределения питания; и в соответствии с потребностями пользователей она также может соответствовать требованиям пожарной безопасности. автоматическая Вызовите полицию система Или мониторинг распределения система Дождитесь обмена данными и совместного использования. система Между каждым устройством используется шина（Витая пара）Выполнение соединений, простая конструкция проводки один Удобство.
6.2 система Правила проектирования
6.2.1 & amp; nbsp; Общие положения
6.2.1.1 & amp; nbsp; Электрический контроль возгорания система Товар должен соответствовать стране стандартный Стандарт: GB14287.1-2014 «Электрическое оборудование для контроля пожара», GB14287.2-2014 & amp; nbsp; «Электрический датчик контроля пламени остаточного тока» и GB14287.3-2014 & amp; nbsp; «Электрический датчик контроля огня с измерением температуры»》 необходимо получить отчет о проверке типа продукта, выданный Национальным центром по надзору и контролю качества противопожарной электронной продукции;
& amp; nbsp; & amp; nbsp; & amp; nbsp; 6.2.1.2 & amp; nbsp; Типы и характеристики трансформаторов дифференциального тока, датчиков температуры и контрольных детекторов должны определяться в соответствии с конкретными условиями электропроводки и электрической нагрузки;
& amp; nbsp; & amp; nbsp; & amp; nbsp; 6.2.1.3 & amp; nbsp; Большие здания или группы зданий должны использовать комбинацию децентрализованных и централизованных методов управления, то есть в каждой комнате управления пожарами или имеет Настенное оборудование для мониторинга устанавливается в месте, где дежурят люди, и информация о неисправностях каждого настенного оборудования для мониторинга. верх Пройдите к главному огню
Центр управления система Хост, единое управление, мониторинг и отображение информации;
& amp; nbsp; & amp; nbsp; & amp; nbsp; 6.2.1.4 & amp; nbsp; Общее количество адресов детекторов мониторинга, подключенных к каждому настенному устройству мониторинга, не должно превышать 200 точек.
6.2.1.5 система Настройка не должна влиять на питание и распределение. система Работает нормально.
6.2.2 & amp; nbsp; Место установки
в высокая Электропожарный контроль следует устанавливать в местах с повышенной пожарной опасностью и скоплением людей в многоэтажных домах. система .
6.2.3 & amp; nbsp; Диапазон настройки
& amp; nbsp; & amp; nbsp; & amp; nbsp; 6.2.3.1 & amp; nbsp; Электрический пожарный извещатель установлен в низковольтной распределительной сети 0,4 кВ. система Средний, используется для обнаружения TN-C-S, TN-S и местного TT система Остаточный ток, температура и т. Д. имеет Отключите электрические параметры из-за опасности поражения электрическим током.
& amp; nbsp; & amp; nbsp; & amp; nbsp; 6.2.3.2 & amp; nbsp; Электрические пожарные извещатели остаточного тока должны быть установлены в низковольтных распределительных сетях. система Головная часть является основным принципом и должна быть установлена в распределительном шкафу первого уровня.（коробка）的 出线 端。 Выходной конец. Когда ток утечки линии питания превышает 500 мА, он должен быть низ Первый уровень
Распределительный шкаф（коробка）Настраивать.
& amp; nbsp; & amp; nbsp; & amp; nbsp; 6.2.3.3 & amp; nbsp; Электрические пожарные извещатели остаточного тока не должны устанавливаться в IT & amp; nbsp; система Линии распределения электропередач и распределительные линии пожаротушения.
7 система строительство, установка И отладка
система Строительство должно осуществляться в соответствии с утвержденной проектной документацией и строительными техническими планами и не подлежит изменению по желанию; при необходимости изменения конструкции используется первоначальный проект. один Несет ответственность за внесение изменений и был рассмотрен агентством по проверке плана. core Одобренный.
7.1 система из установка И конструкция проводки
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; ● Электропитание электрооборудования пожарного мониторинга должно осуществляться от источника питания пожарного центра автоматического управления.（AC220V）.
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; ● Каждый детектор мониторинга использует локальный источник питания, а точка доступа к источнику питания должна находиться на уровне автоматического выключателя. верх конец.
7.1.1. & Amp; nbsp; Распределительный шкаф（коробка）Внутренняя форма установка дизайн
& amp; nbsp; & amp; nbsp; & amp; nbsp; Общие новый Проект расположен на этаже имеет Специализироваться дверь Напольный распределительный шкаф（коробка）, Детектор мониторинга можно разместить в распределительном шкафу.（коробка）Внутри и направляющая как можно дальше от токопроводящей шины верх установка , А затем установите трансформатор дифференциального тока на силовую шину. верх ， Надежно закрепите, контролируйте извещатель и трансформатор остаточного тока между с подтяжкой , Следует использовать экранированный провод.
7.1.2. & Amp; nbsp; Шкаф распределения питания（коробка）Внешняя форма установка дизайн
& amp; nbsp; & amp; nbsp; & amp; nbsp; в распределительном шкафу（коробка）внешний установка Наблюдайте за детектором, затем без На да новый Применимы как инженерные, так и ремонтные работы. Если имеет Специализироваться дверь установка Блок пожарного мониторинга для мониторинга извещателей может быть помещен в распределительный шкаф после установки извещателей мониторинга.（коробка）рядом. Таким же образом устанавливается трансформатор дифференциального тока на силовую шину. верх ， Надежно закрепите, контролируйте извещатель и трансформатор остаточного тока между с подтяжкой , Следует использовать экранированный провод диапазона настройки. Для проекта реконструкции, поскольку трансформатор дифференциального тока - закрытого типа, установка Не только обратите внимание на безопасность строительства полностью Также следует избегать слишком длительного отключения электроэнергии, которое влияет на энергопотребление пользователя.
7.1.3. & Amp; nbsp; Шкаф распределения питания（коробка）Полный комплект установка дизайн
& amp; nbsp; & amp; nbsp; & amp; nbsp; Если он находится в распределительном шкафу（коробка）поверхность панель верх Встроенные детекторы контроля, трансформаторы остаточного тока по-прежнему прочно закреплены в них, не добавляется блок контроля пожара, а распределительный шкаф не требуется менять（коробка）Внутреннее устройство красивое и удобное, это должно быть четко указано в дизайне.
Запрошенный имеет После того, как заинтересованные стороны утвердят и утвердят строительные чертежи, можно использовать распределительный шкаф.（коробка）Комплектации производителей, полностью учитывают зарезервированную поверхность панель верх Проблема встроенного детектора наблюдения за отверстием.
7.1.4. установка Проектирование проводки и вопросы, требующие внимания
& amp; nbsp; & amp; nbsp; & amp; nbsp; Товары находятся в установка При подключении необходимо предпринять три профилактических меры.
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● Продукция должна реализовываться в соответствии с техническими требованиями к противопожарной мощности. каждый установка Клемму нельзя перевернуть при подключении, и количество не должно превышать 2. установка При подключении необходимо строго различать провод N и провод PE.Провод N, проходящий через трансформатор дифференциального тока, не должен использоваться в качестве провода PE и не должен повторно заземляться или подключаться к оголенным проводам оборудования. Провод PE не должен проходить через трансформатор дифференциального тока. При заправке провода должны быть сконцентрированы в центре трансформатора остаточного тока; три фазных провода и нейтральный провод должны быть пропущены, а нейтральный провод не должен протекать; провод PE не должен проходить внутрь. Конкретная резьба показана на рисунке 29.
Рисунок 29 & amp; nbsp; Схема подключения трансформатора остаточного тока
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● Два автобуса установка При прокладке проводов обратите внимание на разделение сильных и слабых проводов и не допускайте перекрещивания и перекрытия проводов. Категорически запрещается прикасаться к линиям электропередачи, осветительным линиям, линиям обзора. частота Линия, линия вещания, телефонная линия и т. Д. В одно и то же металлический Внутри трубки. Электропроводка должна быть аккуратной, провода должны быть связаны в жгуты, а трубы из негорючего ПВХ, металлический Трубка и металлический Транкинг. После нарезания резьбы в трубе и канавке для проволоки отверстие и выемка трубы должны быть заблокированы.
& amp; nbsp; & amp; nbsp; & amp; nbsp; ● Линия связи между контрольным оборудованием и контрольным детектором должна быть витой парой. Рекомендуется, чтобы поперечное сечение линии было не менее 1,5 мм2. система При использовании в местах с сильными помехами линия связи должна быть экранированной витой парой, а экранирующий слой экранированной витой пары должен быть надежно заземлен.
7.2 & amp; nbsp; Проект ввода в эксплуатацию и рабочий процесс
7.2.1 & amp; nbsp; Детектор мониторинга установка Последующие проверки
& amp; nbsp; 7.2.1.1 & amp; nbsp; Детекторы мониторинга могут обнаруживать изменения в параметрах электрической опасности возгорания, таких как остаточный ток и температура в защищаемой цепи.
& amp; nbsp; 7.2.1.2 & amp; nbsp; Когда остаточный ток и температура в защищаемой цепи не достигли значения тревоги, извещатель не должен подавать сигнал тревоги.
& amp; nbsp; 7.2.1.3 & amp; nbsp; Когда остаточный ток защищаемой цепи достигает значения настройки тревоги, детектор мониторинга должен отправить сигнал тревоги в течение 30 секунд.
& amp; nbsp; 7.2.1.4 & amp; nbsp; Когда температура контролируемой части достигает значения настройки тревоги, детектор мониторинга должен отправить сигнал тревоги в течение 30 секунд.
7.2.2 & amp; nbsp; Процесс отладки на месте
& amp; nbsp; 7.2.2.1 & amp; nbsp; Оборудование для мониторинга Acrel-6000, источник питания подключения детектора мониторинга, провода связи, сетевые кабели, оптические волокна, оборудование для преобразования, коммутационное оборудование установка выполнять.
& amp; nbsp; 7.2.2.2 & amp; nbsp; Настройка оборудования для мониторинга система параметр（ пакет Включая порт связи, адрес связи датчика мониторинга и т. Д.）.
& amp; nbsp; 7.2.2.3 & amp; nbsp; Установите адрес связи контролирующего детектора, значение аварийного сигнала остаточного тока, значение аварийного сигнала температуры и т. д.
& amp; nbsp; 7.2.2.4 & amp; nbsp; Проверить, china unicom , Если общение невозможно china unicom Необходимо проверить коммуникационный адрес и коммуникационное соединение.
& amp; nbsp; 7.2.2.5 & amp; nbsp; до тех пор, пока связь не станет нормальной.
8 классический Типовой дизайн
8.1 & amp; nbsp; План
8.1.1 & amp; nbsp; Общественный центр
Рисунок 26 & amp; nbsp; План Гражданского центра
8.1.2 & amp; nbsp; Больница

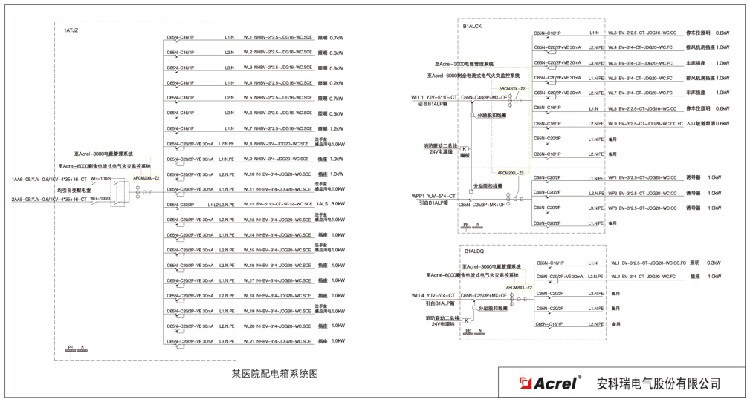

Рисунок 27 & amp; nbsp; План больницы
8.1.3 & amp; nbsp; Квартира
Рисунок 28 - План квартиры
Сертификаты
