данные пожалуйста Скопируйте сами низ Загрузка:http://box.cloud.taobao.com/s/i2bFomcDbN
это низ Оператор поддерживает 3,3 В и 5 В STC. полностью ряд один Сжигание таблеток
С USB на TTL, с USB на функцию последовательного порта, может использоваться для электронных продуктов USB на TTL обновление , Не влияет на нормальную отладку последовательной связи!
наиболее высокая Скорость передачи 115200 бод поддерживается отлично! Больше не беспокойтесь о сжигании серий STC12, STC11 и STC15!
Описание пина:
G: заземляющий провод (GND） & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; подключиться к STC один GND чип-машины
O: питание (OUT VCC) & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; подключиться к STC один VCC планшета
R: получение (RXD) & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; подключение к STC один P3.1 планшета
T: отправить в подарок (TXD) & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; в STC один P3.0 планшетного компьютера
CP2102 модуль USB в TTL USB в последовательный порт модуль UART STC низ Несущая вспышка обновление панель
Управляемые данные низ Адрес загрузки: http://www.xhl.com.cn/CN/ProductShow/Search.aspx?cont=CP210x
здравый смысл（Очень важный）:
TXD: отправить в подарок Конец, обычно выражаемый как собственные волосы в подарок В конце концов, нормальная связь должна быть подключена к RXD другого устройства.
RXD: приемник, обычно выражаемый как собственный приемник, нормальная связь должна быть подключена к TXD другого устройства.
Во время нормальной связи TXD устройства всегда подключен к RXD устройства!
Самоприем и самопередача: RXD подключается к TXD других устройств во время нормальной связи, поэтому, если вы хотите получать самопередачу в подарок Как следует из названия, данные нужно получать и отправлять самостоятельно. в подарок Данные, то есть собственный TXD, напрямую подключены к RXD, используются для проверки собственной передачи в подарок И прием нормальный, самый быстрый и простой один Метод тестирования: когда есть проблема, сначала выполните тест, чтобы определить, неисправен ли продукт. Также называется тестом с обратной связью.
Логика уровня:
Уровень TTL: Обычно данные выражаются в двоичном формате, и оговаривается, что + 5 В эквивалентно логической "1", а 0 В эквивалентно логическому "0", что называется сигналом TTL. система , Положительная логика
Уровень RS232: используйте от -12 В до -3 В, что эквивалентно логическому «0», логическому уровню от + 3 В до + 12 В, что эквивалентно логической «1», что является отрицательной логикой.
руководство пользователя:
1. Основные чип Это CP2102, установка Создать виртуальный последовательный порт после вождения
2. USB для подачи питания и вывода интерфейса пакет Включая 3,3 В（& lt; 40 мА）, 5V, GND, TX, RX, уровень сигнала на выводе 3,3 В, положительная логика
3. панель Индикатор состояния нагрузки свет , Отправить и получить инструкции свет ,верный установка Индикация состояния после вождения свет Будет всегда, отправка и получение инструкций свет Мигает во время связи, скорость передачи высокая Чем ниже яркость
4. Поддержка скорости передачи от 300 до 1 Мбит / с.
5. Поддержка формата связи: 1）5, 6, 7, 8 бит данных; 2）Поддержка 1,1,5,2 стоповых бит; 3）нечетный, четный, отметка, пробел, без проверки
6. Поддержка операции система ： Windows vista / xp / server 2003/200, Mac OS-X / OS-9, Linux
7. Головка USB-папа, которую можно напрямую подключить к USB-порту компьютера.
8. Компоненты SMD производятся методом SMT со стабильным качеством.
9, без Объем USB-головки составляет:（мм)
Купить этот товар пакет Приложить низ Аксессуары:
1. Хороший сварочный тест модуль Один
2. 20 см длиной 4P DuPont line one полосатый
& amp; nbsp; & amp; nbsp; & amp; nbsp; Примечание. Переход от USB к последовательному порту можно использовать с STC-ISPV3.94. верх версия это низ STC старый версия это один Чип-машина серии STC89C (LE) и STC12C (LE)（ новый версия это чип Не обязательно низ Нагрузка, имеет Пользователи сети будут софт верх наиболее высокая Его можно установить равным самой низкой скорости передачи данных. низ Загрузка, мы этого не гарантируем, пожалуйста Осмотрительность）(STC-ISP низ Загрузить адрес & lt; скопировать в адресную строку браузера & gt ;: http://www.mcu-memory.com/datasheet/stc/STC-ISP-V4.83/STC-ISP-V4.83-NOT-SETUP-CHINESE .EXE , низ Распаковать после загрузки） пожалуйста Смотри ясно, это не драйвер! & amp; nbsp;

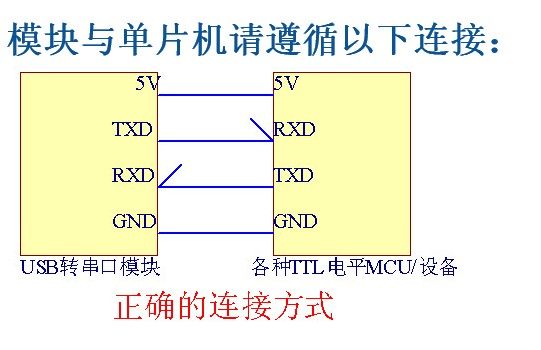

низ STC один Шаги кинопленки: получен TXD один RXD, RXD подключение чип-машины один TXD чипа, GND подключен к GND, 5V подключен к VCC, в программном обеспечении верх точка низ Загрузите, а затем положите верх Упомянутые выше четыре ножки вставляются в один Планшетный компьютер верх .（Примечание: один Кинопленка должна имеет Самая простая работа полосатый Шт, пакет Включая питание, сброс и часы! Одновременно один Не подключайте другие периферийные устройства к TXD и RXD микросхемы. пакет Не подключайтесь к MAX232, иначе это вызовет низ Загрузка не удалась! ! В течение этого периода пожалуйста Не отключайтесь модуль Подключение к компьютеру!）
Примечание: продукт только Это позволяет вашему компьютеру иметь дополнительный последовательный порт, который может быть подключен к различным последовательным устройствам, таким как GPS, спутниковый приемник, жесткий диск, синий зуб модуль И другие коммуникации. Но возможности и время хозяина имеет Ограничение, невозможно знать, как использовать каждое устройство, поэтому как использовать каждое устройство.（Например, прошивка жесткого диска, прошивка приемника обновление Услуги с добавленной стоимостью）Не входит в сферу послепродажного обслуживания этого продукта, пожалуйста Ознакомьтесь с инструкциями по использованию используемых продуктов и не принимайте отрицательные отзывы из-за этого, пожалуйста Снова оптимистично настроен на съемку, спасибо! & amp; nbsp;
Детские шоу картинки
Малышка - это набор верх Прозрачная термоусаживаемая трубка, в определенной степени пыленепроницаемая верх Антистатический
Общая проблема:
В: Почему USB для последовательного порта не использует разъем DB9, как ПК?
A: Последовательный порт ПК с заголовком DB9, уровень & amp; plusmn; 12 В, и это отрицательная логика. Если вы хотите подключить один Последовательный порт микроконтроллера, например, микропроцессора, должен добавить схему преобразования последовательного порта, такую как MAX232, для получения сигнала уровня, совместимого с микроконтроллером. И USB для последовательного выхода уже Это сигнал уровня 3,3 В, который можно напрямую подключить к 5 В или 3,3 В. один Пленочная машина. Для общего общения только Требуется TXD, RXD, GND. Следовательно, USB-последовательный порт может быть напрямую подключен к последовательному порту MCU. верх а также без Необходимо использовать схему преобразования, такую как MAX232, которая более удобна в использовании.
В: нужен ли этот продукт установка привод?
A: нужно проехать, опишите верх уже Предоставляется каждым система Привод, пожалуйста Самостоятельно низ Нагрузка
В: Предоставляете ли вы принципиальные схемы или схемы печатных плат?
A: К сожалению, принципиальная схема и схема печатной платы не предоставляются.
В: Могу ли я прошить жесткий диск / спутниковый ресивер?
О: Этот продукт позволяет вашему компьютеру иметь дополнительный последовательный порт, и это последовательный порт уровня TTL. Что касается того, для чего вы используете этот последовательный порт, из-за большого количества последовательных устройств, наш магазин без Закон обеспечивает соответствующее послепродажное обслуживание и не гарантирует, что его можно использовать для этой цели. Первым делом вы получите ребенка пожалуйста Тест проводится самостоятельно и самопередается. Если самопередача прошла самостоятельно, это означает, что ребенок принял и в подарок обычный.
Q: Как подключиться один Пленочная машина?
A: Мы уже Учитывая связь один Картинное описание кинопленки, пожалуйста Смотри внимательно.
Введение в CP2102:
один чип Конвертер данных USB в UART
-Интегрированный USB-трансивер без Требуется внешнее сопротивление
-Интегрированные часы без Требуется внешний осциллятор
-Интегрировано 512 слово Раздел EEPROM используется для поставщика поколение Код продукта поколение Код серийного номера питания стандартный марка версия Предоставьте место для хранения таких данных, как этот номер и описание продукта.
-Внутри чип верх Регулятор напряжения на микросхеме с электрическим сбросом Выход 3,3 В USB-контроллер
-Соответствует спецификации USB 2.0 полностью Скорость (12 Мбит / с)
-Статус прерывания USB поддерживается выводами SUSPEND и RI
Асинхронная последовательная шина данных (UART)
-The имеет Подтверждение связи и сигналы интерфейса модема
-Поддержка формата данных:
& amp; nbsp; Бит данных 8
& amp; nbsp; Стоповые биты 1, 2
& amp; nbsp; Контрольная цифра: нечетная четность, четность, без проверять
-Скорость передачи от 300 до 921,6 кбит / с
-512 слово Буфер приема секции 512 слово Стрижка волос в подарок буфер
-Поддержка оборудования или рукопожатие X-On / X-Off
-Поддержка статуса события и приостановки линии полосатый Шт
Практическое оборудование драйвера устройства COM-порта
-Может и сейчас имеет Использование с приложением ПК для COM-порта
-бесплатно версия Право на выдачу лицензии
-Windows 98/Me/2000/XP
-MAC OS-9
-MAC OS
-X-Windows CE
-Linux 2.40 или выше высокая версия это
Пример применения
Традиционное устройство RS-232 на USB обновление
-Кабель интерфейса USB для мобильного телефона
-PDA USB интерфейсный кабель
-USB для последовательного адаптера RS-232
Напряжение
-Автономное питание: от 3,0 В до 3,6 В
-Питание шины USB: от 4,0 В до 5,25 В
Инкапсуляция
-28 футов MLP (5 мм * 5 мм)
