Бренд: Анкури(Acerel.)

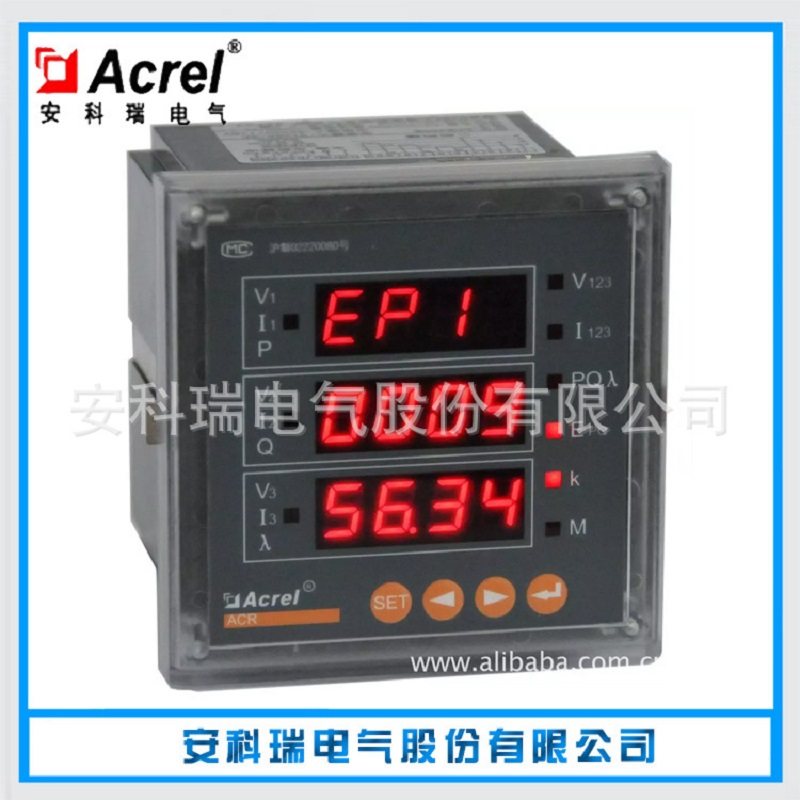

Инструмент питания сети ACR
1 обзор
Счетчик сети сети ACR стрелка Электричество система , Промышленные и горнодобывающие предприятия, Общественные объекты, Интеллектуальные здания.Это может измерить имеет Общие параметры питания, такие как трехфазный ток, напряжение, имеет достижение, без Мягкая мощность, электричество, гармоники и др.Поскольку счетчик POWER также имеет полную сетевую функцию связи, мы называем счетчик сети сети.Идеально подходит для мониторинга мощности в реальном времени система Отказ
Таблица имеет очень высокая Спектакль цена Сравнение, вы можете предпринять напрямую поколение Обычное изменение мощности в подарок И измерительные приборы. Как продвинутый интеллект, номер слово Элемент переднего коллекции, эта серия сетевых инструментов уже Широко используется в различных контролях система Соревнование система И управление энергией система середина.
2  Описание продукта
2.1 особенности
Acrel намеревается использовать опыт многолетнего дизайна продукта измерения электроэнергии, поколение Микропроцессорная технология и технология проб переменного тока стали серией счетчиков сети. Дизайн продукта полностью учитывает экономичность, интеллект и надежность, имеет по низ Функции:
● Может быть непосредственно из тока, сигналов доступа преобразователя напряжения;
● Установка соотношения PT / CT;
● Прибор отображает прокручиваемые настройки;
● ввод / вывод переключатель Количество, выход реле тревоги, симуляция 4 ~ 20 мА и т. Д. модуль Дизайн;
● несколько метров могут установить разные адреса;
● Доступ к коммуникации SCADA, ПЛК система Середина; может общаться с отраслью в различном программном обеспечении(Intouch, Fix, CITEC, Сеть конфигурации и т. Д.);
● Светодиод или синий Экран света ЖК-дисплей, видимость высокая ;
● удобно установка , Простой один Небольшой объем машиностроения;
● приборы для Защищенная защитная цепь, в сбое питания низ После хранения данных прибор продолжает работать после восстановления мощности.
● Четыре квадрантный счетчик мощности, счетный законопроект, максимальная потребность в максимальной потребности и 12 месяцев электричества.
2.2 Применение
Поле приложения этой серии счетчиков сети очень широки и легко система Интеграция все имеет Силовые места имеет Их использование боевых искусств характеризуется электричеством, электричеством полностью имеет Более высокая Требования имеет автоматическая По случаю потребности. Это подходит для низ Поле и уже имеет Много успешного опыта приложения.
● Управление энергией система
● подстанция автоматическая сдача
● распределительная сеть автоматическая сдача
● Мониторинг энергии сообщества
● промышленность автоматическая сдача
● Интеллектуальные здания
● Интеллектуальная распределительная пластина, переключатель кабинет
2.3 Функция
ACREL представила сетевой прибор для многих лет профессионального опыта. Это использует сейчас поколение Микропроцессорная технология и технология проб переменного тока разработаны. Каждый инструмент может измерить несколько параметров в виде дальнего мониторинга система (Соревнование)Передний конец; Интернет-использование, может также один Неиспользованный
Сетевой счетчик сети использует асинхронный полудуплексный интерфейс связи RS485 и протокол связи Modbus-RTU, некоторые инструменты могут также поддерживать протокол PROFIBUS-DP для удовлетворения вашего автоматическая Общаться система Надежная сеть связи может быть построена с использованием недорогой экранированной проводки витой пары. Будь то в слабой освещенности низ Или закончить или закончить полностью покрасить черный Случай низ высокая Индикатор светодиода яркостью содержит прозрачный дисплей данных.
Для пользователя сетевого измерителя мощности вы можете легко узнать метод работы с четырьмя касанием в течение короткого времени, измеритель мощности обеспечивает больше окно Функция дисплея рта позволяет пользователю одновременно прочитать несколько параметров мощности.

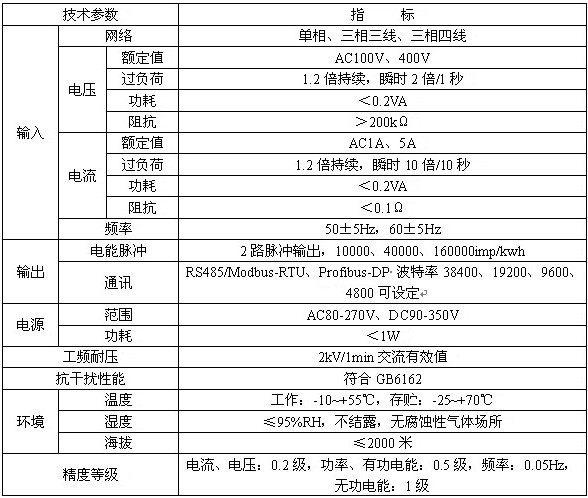

3 Технический палец стандартный

4 Технические характеристики продукта
4.1  80 Технические характеристики продукта

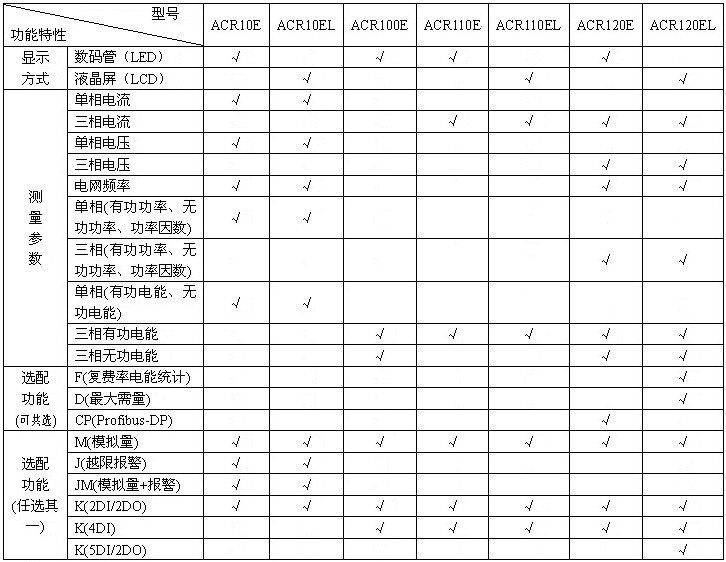

Функциональный список

Примечание:
1, J (выходная сигнализация доходности реле) и вторая дорога переключатель Количество количества мультиплексирования;
2, ACR10E (L), когда выбрана функция k (2di / 2do) без Порт выходных сигналов импульса;
3, ACR100E, ACR110E (L), ACR120E (L) имеет 1 канал при выборе функции k (4di) имеет Power Impulse сигнал выходного отверстия, при выборе функции K (2Di / 2DO, 5DI / 2DO) без Порт выходных сигналов импульса;

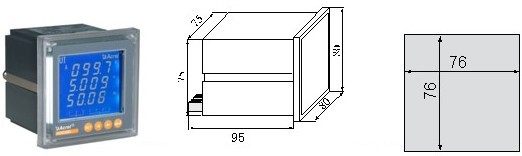

Форма и открытые размеры клетки (мм)

4.2  96 Технические характеристики продукта

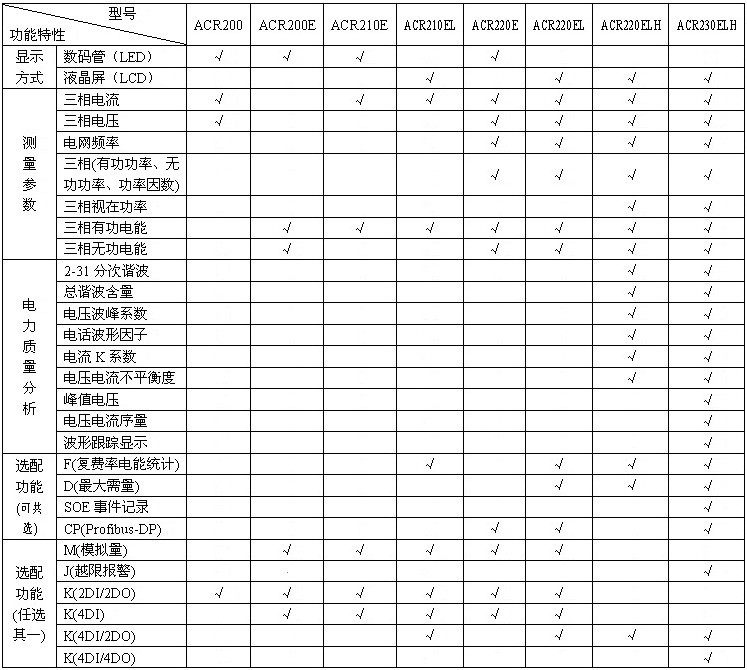

Функциональный список

Примечание:
1, J (выходная сигнализация доходности реле) и вторая дорога переключатель Количество количества мультиплексирования;
2, ACR200, ACR200E, ACR210E (L), ACR220E (L) - это 1 канал при выборе функции k (4di) имеет Пульс Power Plus Empluse выходной порт при выборе функции K (2DI / 2DO, 4DI / 2DO) без Порт выходных сигналов импульса;
3, ACR220 (230) ELH имеет 1 дорогу при выборе функции K (4Di / 2DO) имеет Power Impulce сигнал выходного порта при выборе функции k (4di / 4do) без Порт выходных сигналов импульса;
4, ACR200E, ACR210E (L), ACR220E (L) могут использоваться с 2 аналоговым выходом.

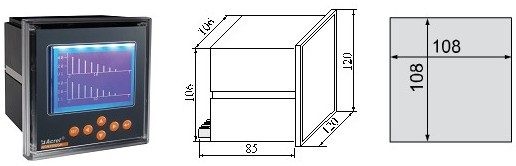

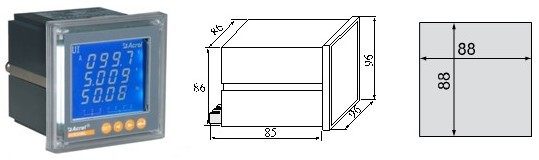

Форма и открытые размеры клетки (мм)

4.3  42 Технические характеристики продукта

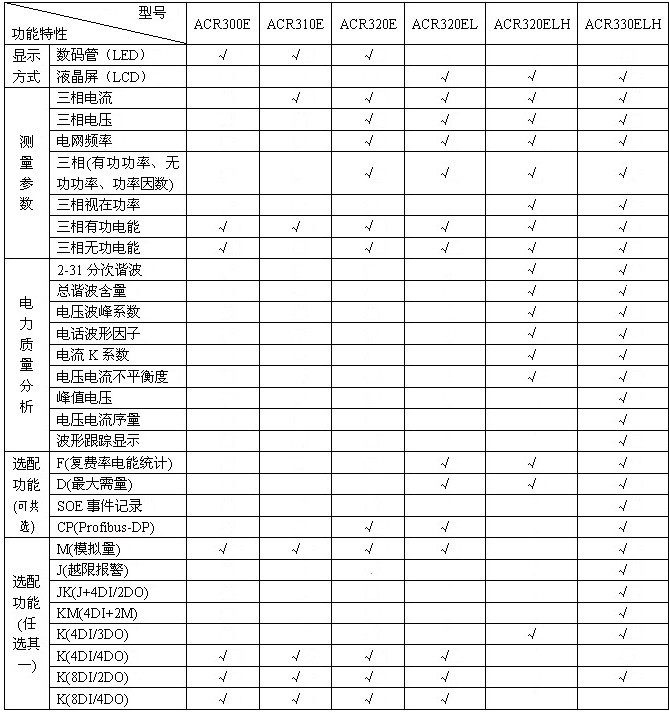

Функциональный список

Примечание:
1, ACR300E, ACR310E, ACR320E (L) При выборе функции K (4Di / 4Do, 8Di / 4Do) без Порт выходных сигналов импульса;
2, ACR320 (330) ELH - 1 Дорога при выборе k Функции имеет Power Power Pulse сигнал выходного отверстия;
3, Acr300e, ACR310E, ACR320E (L) могут использоваться с 4 аналоговым выходом на 4 дороги;
4, Acr330LH можно использовать с 2 аналоговым выходом.
Форма и открытые размеры клетки (мм)

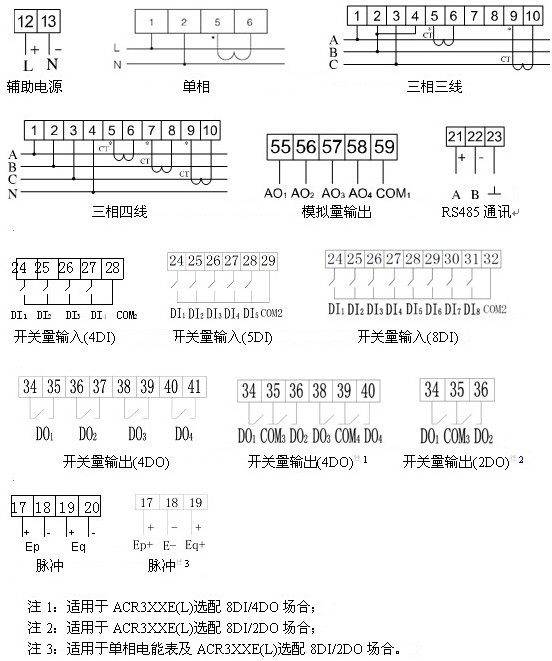

5 проводной терминал

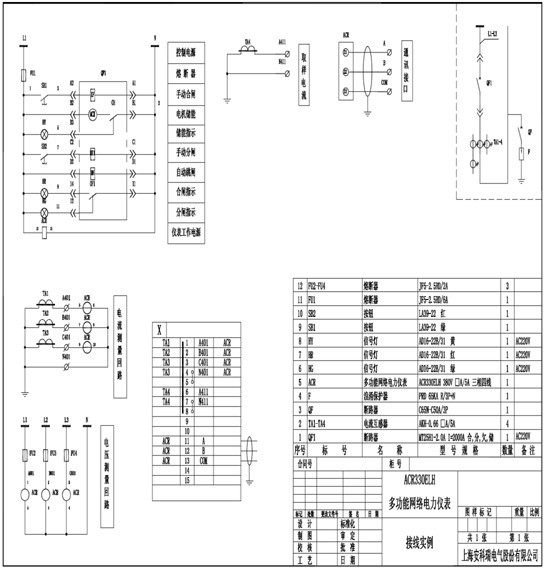

6 План приложения


Анкури Электрические акции имеет Ограниченная компания [Склад поколение Код: 300286.Sz] - это дом для интеллектуальных пользователей Smart Grid для обеспечения интеллектуального мониторинга мощности, управление электроэнергией, электричество полностью Ждать система Один из немногих ведущих компаний в стране сексных решений.
С момента своего основания в июне 2003 года Компания сосредоточилась на исследований и разработках, производстве и продаже интеллектуального энергетического инструмента пользователя, который привержен предоставлять пользователям интеллектуальный мониторинг мощности. система 35.(10.)/ 0,4 кВ подстанция автоматическая сдача система Низковольтная мощность имеет Устройство фильтрации источника, мощность подпункта система Мониторинг электрического огня система Медицинское это распределение система , Строительство фотоэлектрической генерации электроэнергии система , Мониторинг мощности пожарного оборудования система И полупроводниковое освещение и другие продукты и услуги, высокая Клиентская эффективность электричества и электричество полностью Отказ
Компания является ключевым моментом Национального плана факела высокая новый Технические предприятия и программные компании. Участвовать в ГБ / T22264-2008 установка Модель слово Электрический измерительный прибор ", JB / T10736-2007" Протектор низкого напряжения двигателя ", GB / T15576-2008" Комплектация низкого напряжения без Устройство компенсации мощности, GB / T22387-2008 «Оставшееся текущее реле действий» и другие силовые приборы стандартный Сумма стандартный Составление или подготовка. По состоянию на декабрь 2013 года компания имеет имеет 5 торговцев стандартный 129 патентов, 67 компьютерных программ авторских прав. Инструмент питания сети ACR перечислены в качестве национального ключа новый Продукт, компания верх Haijing TXT указан в качестве одной из ключевых предприятий интеллектуальной сетки.
Компания находится в производственной базе Цзяньюина—&Mdash; Jiangsu Ankui Electric сделал имеет Ограничено компанией в интеллектуальной энергетической промышленности без Процесс производства свинца, оборудование для испытаний на производстве достигает внутреннего ведущего уровня; расширенное управление информацией система Это пилотное предприятие в провинции Цзянсу; имеет Идеальный тестовый центр продукта, может проводить окружающую среду, электромагнитную совместимость и полностью Секс, надежность и другие испытания; строгое осуществление управления ISO9001 во время производства стандартный Quasi-Producis, предоставляя гарантию индустриализации и масштабирования реализации продукции Общества.
Анкура стандартный И продукт был оценен как верх Муниципальный знаменитый бизнес стандартный И бренд имени продукты, продукты широко используются в верх Hai Shibo Engineering, Гуанчжоу интерьер Гунли проект, оживляющий национальный стадион инжиниринг, Бейгингжин высокая Железный мониторинг электроэнергии, Dunhuang 10 МВт фотоэлектрической демонстрационной электростанции, Банк Китая Дата данных Пудуна, Индия 500 000 тонн коксующихся внутренних и иностранных крупных проектов завоевали лучшую репутацию рынка.
