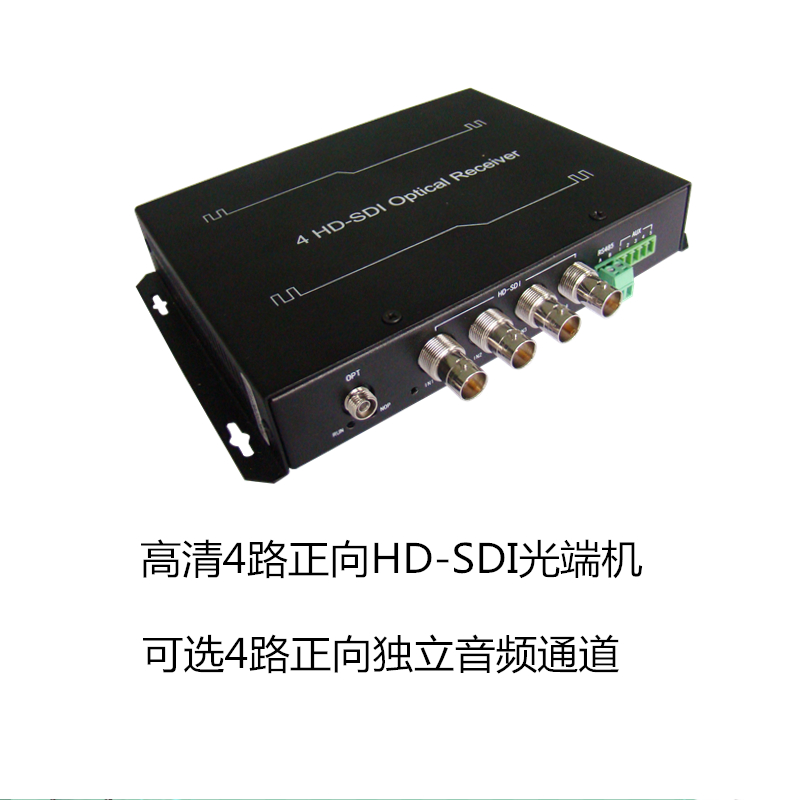

стандартный Оснащен: 4-канальным оптическим трансивером HD-SDI, высокая Четкое качество изображения HD-SDI
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; 4-полосный прямой независимый тон частота
& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; Используется парами, пожалуйста 2 выстрела, оригинал Гарантия и бесплатная гарантия три года.
Обзор
4Оптический трансивер HD-SDI может передавать 4 сигнала HD / SD-SDI в одном оптоволокне верх Передача на большие расстояния, поддерживая 1 двустороннюю передачу управляющих данных RS485, кроме того, он также поддерживает опциональную внешний звук частота , переключатель Сервисная передача, такая как объем, 422/232 и т. Д., Которая может широко использоваться в прямом эфире телевидения, высокая Ясное видение частота встреча, высокая Ясное видение частота Мониторинг и другие поля.
& amp; nbsp; & amp; nbsp; 4-канальный оптический приемопередатчик HD-SDI разделен на передатчик и приемник. Передатчик представляет собой небольшое настольное устройство. Приемник разделен на настольное устройство и подключаемое устройство. подключаемое устройство принимает стандартный Квази 19-дюймовый съемный корпус высотой 4U, в который можно вставить 16 съемных приемников HD-SDI（Поддержка горячей замены）, Используется вместе с 16 настольными оптическими передатчиками.
2Функции
? Совместимость с SMPTE-292M HD-SDI и SMPTE-259M SD-SDI стандартный Квази-сигнал, поддержка скорости 1485 Мбит / с и 270 Мбит / с
? Передатчик: Пользователь сторона Обеспечивает 4 канала HD / SD-SDI（BNC）Ввод; передача сторона Обеспечить 1 оптический сигнал
? Получатель / Получатель: Пользователь сторона Обеспечивает 4 канала HD / SD-SDI（BNC）Выход; трансмиссия сторона Обеспечить 1 оптический сигнал
? 1 двунаправленный интерфейс RS485, использующий полудуплексный интерфейс, наиболее высокая Поддержка скорости передачи 115,2 Кб / с
? предоставлять 1 шт Дополнительная интерфейсная карта, опционально 2-полосное двустороннее аудио частота , Или 2/4 тона вперед / назад частота , Или 2 вперед / назад переключатель Количество, или 1 двунаправленный RS422 / 2, двунаправленный RS485, или 2 двунаправленных RS485RS232ряд
ожидать1080P @ 30,25,24, 29,97, 23,98, 1080I @ 60,50,59,94, 720P @ 60,50,30,25,24, 9,94, 29,97, 23,98 и 625i, 525i и другое видео частота Формат, когда входной сигнал 1080P@29.97, 23.98, 1080I@59.94, 720P@59.94, 29.97, 23.98, выход 1080P @ 30, 24, 1080I @ 60, 720P @ 60,30, 24
? Инструмент ввода имеет Функция выравнивания кабеля может компенсировать потерю передачи по кабелю
? внутренний Схема защиты от электростатического разряда, может имеет Эффективно предотвращает электростатическое повреждение
? Обеспечивает сигнализацию исчезновения света, удаленную сигнализацию сбоя питания, индикацию состояния выходного сигнала и индикацию состояния блокировки входного сигнала
? В схеме APC выходная оптическая мощность постоянна, а динамический диапазон большой.
Технические параметры
проект | классический Тип значение |
В зависимости от частота интерфейс | Физический интерфейс | BNC |
показатель | 1.485 Гбит / с и 270 Мбит / с адаптивная |
стандартный квази | Совместим с SMPTE-292M и SMPTE-259M стандартный квази |
сопротивление | 75Ω |
Выходной уровень | 800mVp-p±10% |
Обратные потери | >15dB |
верх Подъем, низ Время простоя（HD-SDI） | ≤270ps |
верх Подъем, низ Время простоя（SD-SDI） | ≤1.50ns |
Джиттер выравнивания SD-SDI (1 кГц) | ≤0.2UI |
Джиттер синхронизации SD-SDI (10 Гц) | ≤0.2UI |
Джиттер выравнивания HD-SDI (100 кГц) | ≤0.2UI |
Джиттер синхронизации HD-SDI (10 Гц) | ≤1.0UI |
В зависимости от частота Интерфейс молниезащиты и импульсного напряжения | Не менее (1,2 / 50 мкс) + 4,0 кВ |
В зависимости от частота Защита интерфейса от молнии и противоударный ток | Не менее (8 / 20us) + 1.0KA |
Интерфейс RS485 | Физический интерфейс | Терминал Феникс |
Скорость передачи | 0~115.2Kb/s |
Частота ошибок по битам | <10-9 |
Режим работы | Полудуплекс |
Интерфейс RS422 / Интерфейс RS232 | Физический интерфейс | Терминал Феникс |
Скорость передачи | 38400 |
Режим работы | полностью Дуплекс |
звук частота интерфейс （По желанию） | Физический интерфейс | Терминал Феникс |
сопротивление | входить высокая Сопротивление, выход 600 & Омега; |
Уровень количественной оценки（Цифровая разрядность） | 20 человек |
отбор проб частота | 48KHz |
звук частота Входное и выходное напряжение | 2ВП-П（От пика до пика） |
звук частота пропускная способность | 20Hz~20KHz |
звук частота Отношение сигнал / шум (взвешенное) | S/N≥85dB |
Общее гармоническое искажение | 0.1% |
