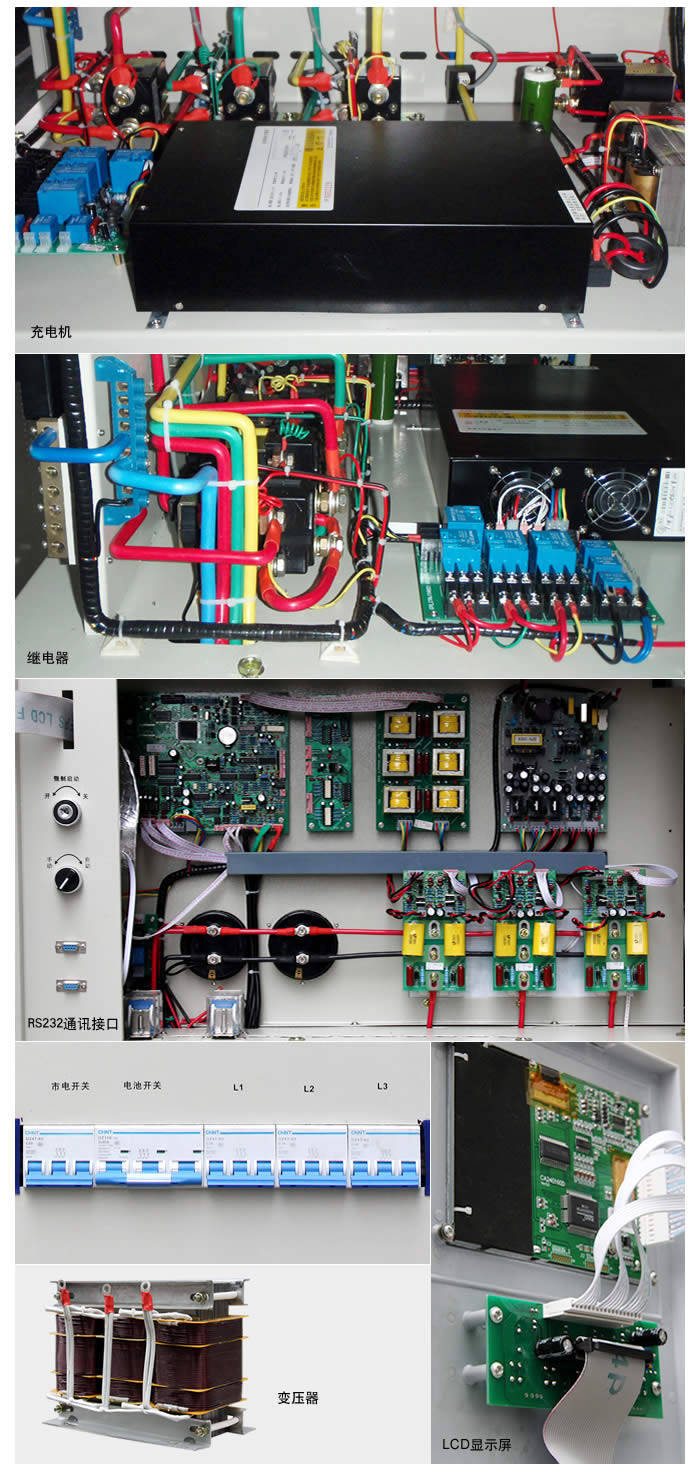

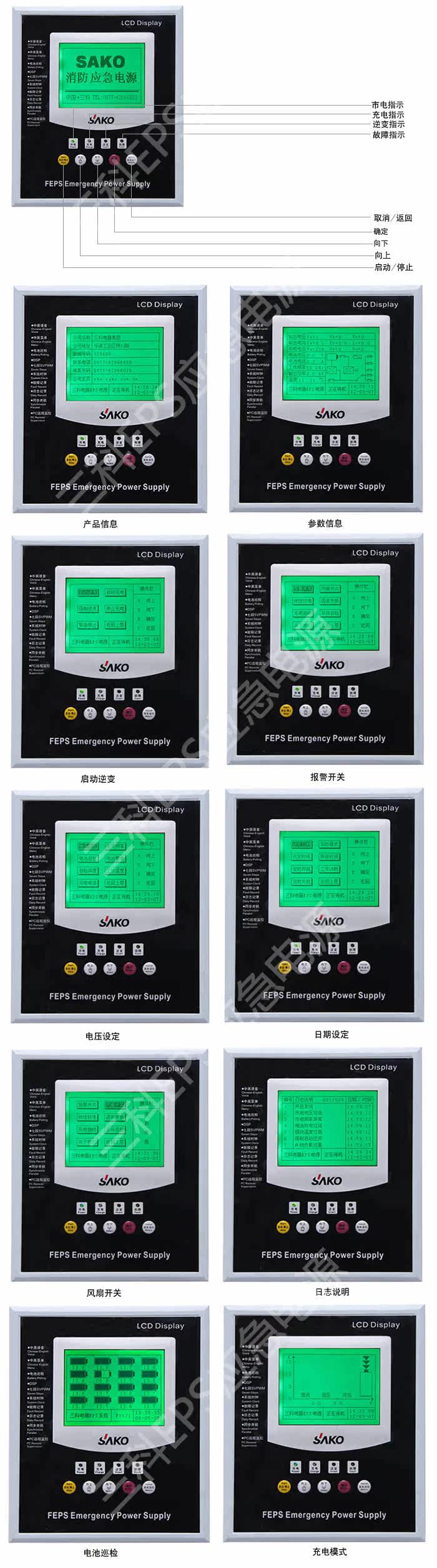

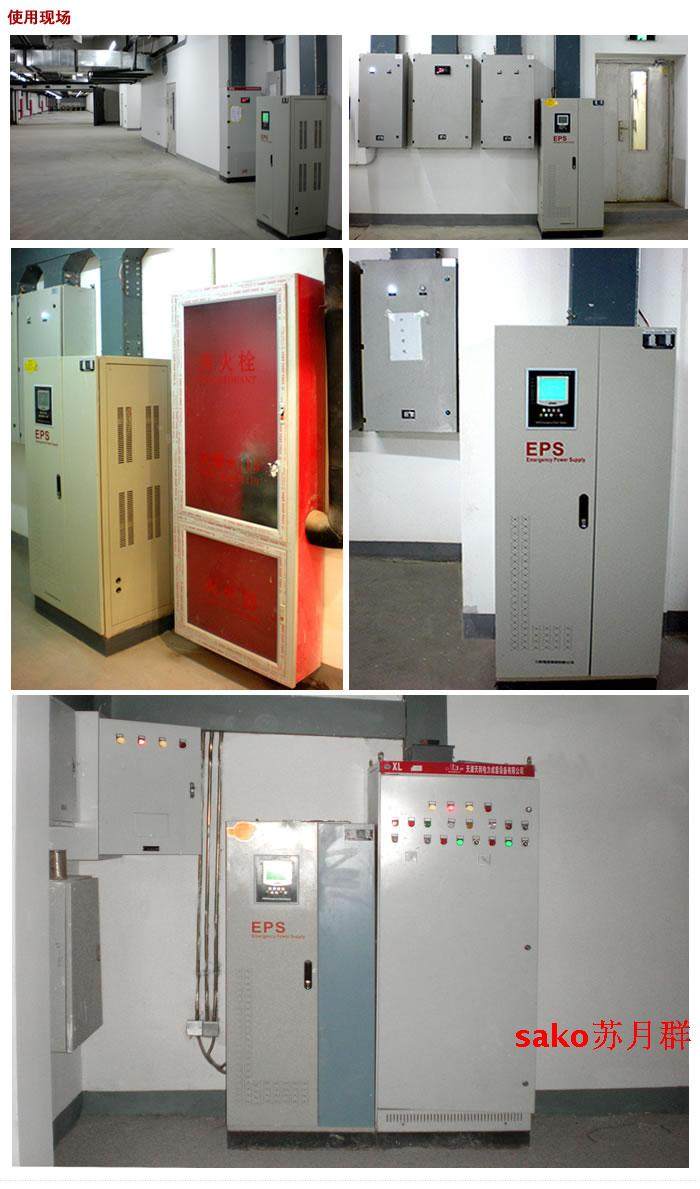

описание продукта Три предмета слово Основные компоненты EPS пакет В том числе: аккумулятор, IGBT, зарядное устройство, главный блок управления панель , Жидкокристаллический (ЖК) дисплей, цепи обнаружения тока / напряжения / температуры, схемы переключения хода, цепи сигнализации и т. Д. & amp; nbsp; Сфера использования Три предмета слово ЭПС может использоваться на каналах гражданской ПВО, наземных низ Помещения, больницы, операционные, большие супермаркеты, торговые центры, школы, площади, условия для автомобилей, парки, стадионы, конференц-центры и выставочные центры, залы обмена ценными бумагами и другие общественные места обеспечивают питание аварийного пожарного освещения и предоставляют лифты, распылительные насосы, ролик жалюзи дверь , Водяные насосы, вентиляторы, контрольные приборы, радар , Автомобильный телефон, финансовое учреждение система Оборудование и т. Д. Обеспечивает аварийное электроснабжение. Основные технические параметры| & amp; nbsp; & amp; nbsp; Входное напряжение переменного тока | AC380V ± 20% | | & amp; nbsp; & amp; nbsp; Вход переменного тока частота | 50Hz ± 5% | | & amp; nbsp; & amp; nbsp; Выходное напряжение | AC380V ± 3% | | & amp; nbsp; & amp; nbsp; вывод частота | 50Hz ± 1% | | & amp; nbsp; & amp; nbsp; форма выходного сигнала | & amp; nbsp; & nbsp; Синусоидальная волна | | & amp; nbsp; & amp; nbsp; Время переключения | & amp; nbsp; & amp; nbsp; & amp; le; 2,5 с (быстрое переключение) & amp; le; 0,25 с (общая нагрузка) | | & amp; nbsp; & amp; nbsp; Напряжение аккумулятора | DC48V | | & amp; nbsp; & amp; nbsp; Время резервного копирования | стандартный Стандартный тип - 90 минут (возможно изготовление по проектным требованиям) | | & amp; nbsp; & amp; nbsp; Режим отображения | & amp; nbsp; & amp; nbsp; ЖК-дисплей | | & amp; nbsp; & amp; nbsp; Другие функции защиты | & amp; nbsp; & amp; nbsp; Защита от перенапряжения, защита от пониженного напряжения, защита от перегрузки на выходе, защита от короткого замыкания, защита от перегрузки по току, защита от перезарядки аккумулятора, защита от переразряда, защита от перегрева |

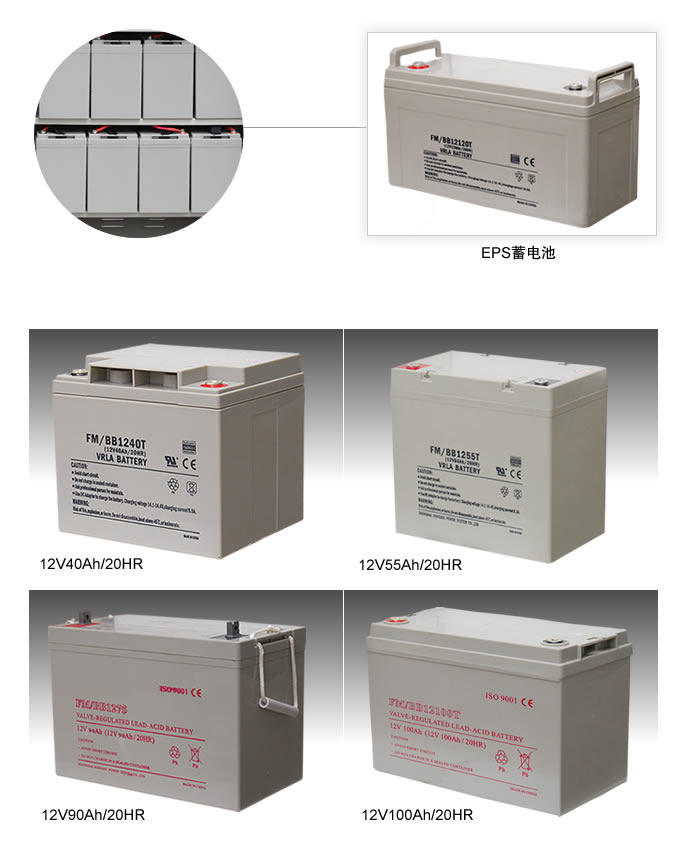

Справочная таблица емкости аккумулятора| Технические характеристики | Количество батарей | Номинальное напряжение | Ток разряда | Полностью загружены низ Время использования батареи T (H) конфигурация Емкость батареи C (AH) / скорость разряда | | T=0.5 | T=1.0 | T=1.5 | T=2.0 | | FEPS-SK-11KW | 24 узла | 288V | 41.6A | 24AH/C | 45AH/0.5C | 70AH/0.4C | 90AH/0.3C | | FEPS-SK-15KW | 24 узла | 288V | 62.5A | 33AH/C | 70AH/0.5C | 100AH/0.4C | 135AH/0.3C | | FEPS-SK-18.5KW | 32 узла | 384V | 58.7A | 33AH/C | 65AH/0.5C | 100AH/0.4C | 125AH/0.3C | | FEPS-SK-22KW | 32 узла | 384V | 68.7A | 40AH/C | 75AH/0.5C | 120AH/0.4C | 150AH/0.3C | | FEPS-SK-30KW | 32 узла | 384V | 93.8A | 40AH/C | 80AH/0.5C | 120AH/0.4C | 160AH/0.3C | | FEPS-SK-37KW | 32 узла | 384V | 115.6A | 40AH/C | 90AH/0.5C | 125AH/0.4C | 170AH/0.3C | | FEPS-SK-45KW | 64 узла | 384V | 140.6A | 40AH/C | 80AH/0.5C | 120AH/0.4C | 150AH/0.3C | | FEPS-SK-55KW | 64 узла | 384V | 171.9A | 50AH/C | 100AH/0.5C | 140AH/0.4C | 190AH/0.3C |
Справочная таблица по выбору диаметра проволоки| Технические характеристики | Входной ток | Входной провод (медный провод) | Выходной ток | Выходной провод (медный провод) | | FEPS-SK-11KW | 20A | 6mm2 | 18.1A | 6mm2 | | FEPS-SK-15KW | 30A | 8mm2 | 27.2A | 8mm2 | | FEPS-SK-18.5KW | 37A | 10mm2 | 33.6A | 10mm2 | | FEPS-SK-22KW | 44A | 10mm2 | 40.0A | 10mm2 | | FEPS-SK-30KW | 60A | 16mm2 | 54.5A | 16mm2 | | FEPS-SK-37KW | 74A | 25mm2 | 67.2A | 25mm2 | | FEPS-SK-45KW | 90A | 25mm2 | 81.8A | 25mm2 | | FEPS-SK-55KW | 110A | 25mm2 | 100.0A | 25mm2 |

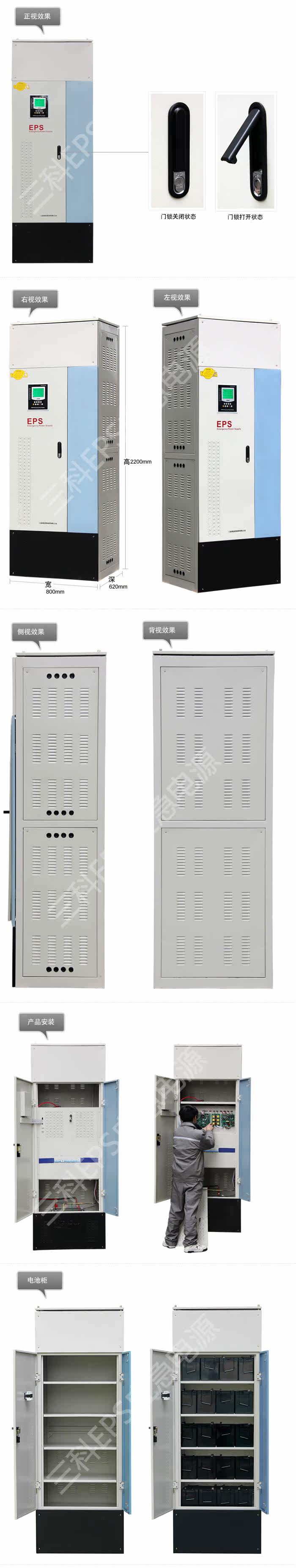

Конфигурация и размер шкафа| Технические характеристики | Выходная мощность (кВт) | Настроить аккумуляторный шкаф (шт.) | Широкий & amp; раз; темно × высокая (mm) | Вес хоста (кг) | Вес аккумулятора (кг) | | FEPS-SK-11KW | 11 | 1 | 800×620×2200 | 103 | | | FEPS-SK-15KW | 15 | 1 | 800×620×2200 | 230 | | | FEPS-SK-18.5KW | 18.5 | 1 | 800×620×2200 | 260 | 1120 | | FEPS-SK-22KW | 22 | 1 | 800×620×2200 | 280 | 1120 | | FEPS-SK-30KW | 30 | 1 | 800×620×2200 | 320 | 1580 | | FEPS-SK-37KW | 37 | 1 | 800×620×2200 | 380 | 1580 | | FEPS-SK-45KW | 45 | 2 | 800×620×2200 | 410 | 2240 | | FEPS-SK-55KW | 55 | 2 | 800×620×2200 | 470 | 3160 |
Структурная схема ФЭПС-СК
![]() |
