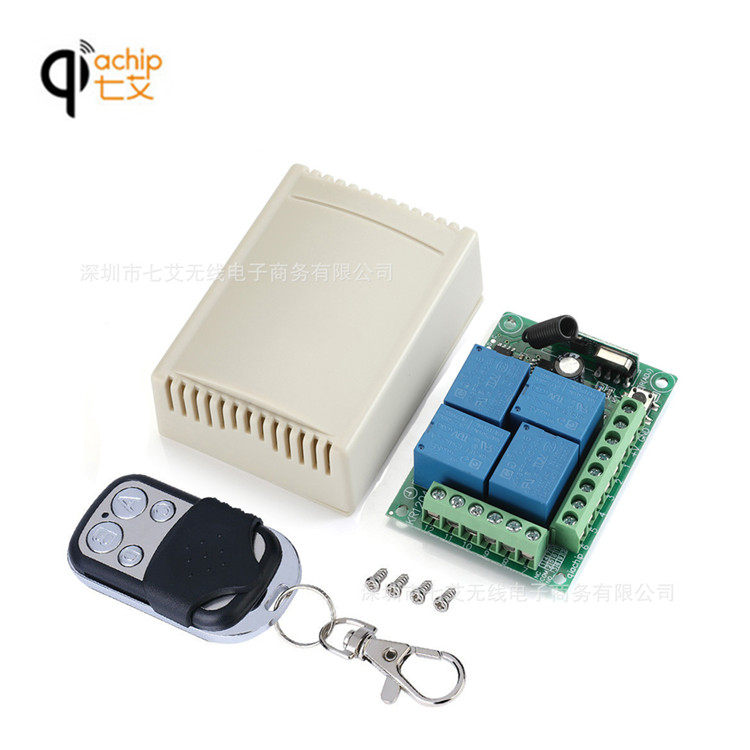

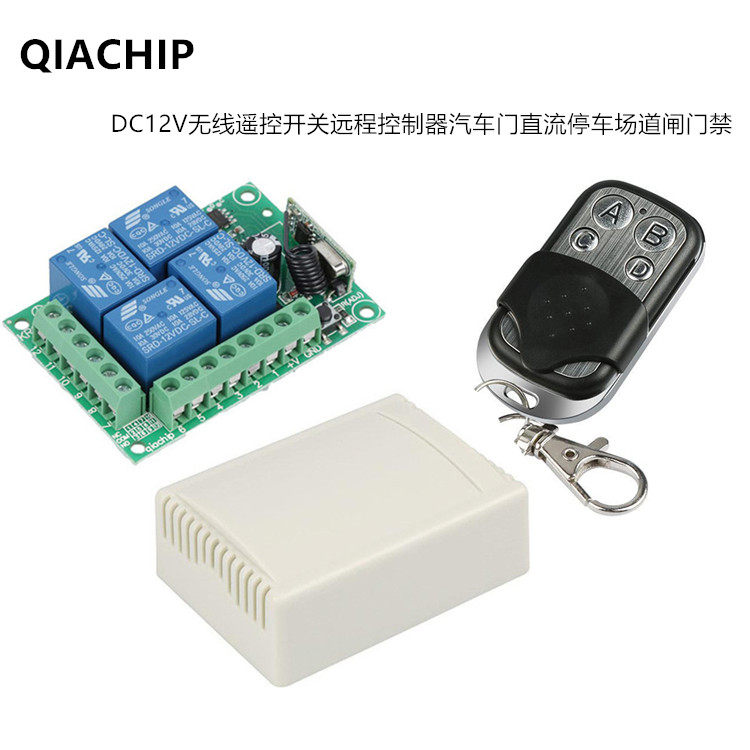

12V без Проводное дистанционное управление переключатель 4-сторонний прием модуль Умная удаленная машина свет С грузовиком хвост Бег вверх и вниз











приемник:

1. Рабочее напряжение: DC12V

2. Ток покоя: 5 мА

3. работа частота : 433 МГц

4. Чувствительность приема: -104 дБм

5. Варианты функций: толчок, блокировка, самоблокировка и т. Д., 7 вариантов рабочего режима

6. Метод модуляции: СПРОСИТЕ

7. Режим соответствия: интеллектуальное обучение поколение код

8. Режим вывода: сухой контакт / выход напряжения

9. Рабочая температура: -30 ° C + 80 ° C.

Размер печатной платы: 68,2x48,2（мм）



+ V-положительный вход

GND-отрицательный вход

1-KC1 нормально замыкает реле（NC）

2-KC1 ​​реле общее（COM）

3-реле KC1 нормально разомкнутое（НЕТ）



Реле 4-KC3 нормально замкнуто（NC）

Реле 5-КС3 универсальное（COM）

6-KC3 реле нормально разомкнутое（НЕТ）



Реле 7-KC2 нормально замкнуто（NC）

Реле 8-КС2 универсальное（COM）

9-KC2 Реле нормально разомкнутое（НЕТ）



10 -KC4 реле нормально замкнутое（NC）

Реле 11-КС4 универсальное（COM）

12-реле KC4 нормально разомкнутое（НЕТ）



Когда реле находится под напряжением, NO и COM подключены.











Объяснение общих режимов работы:



1. Толчок: удерживать & gt; открыть; отпустить-> закрыть

Продолжайте нажимать кнопку, соответствующий канал работает / открывается;Отпустите палец, чтобы остановиться / закрыть.

（4 канала переключатель （приемник）Требуется 4-кнопочный пульт дистанционного управления（пусковая установка））



2. Самоблокирующийся: нажмите -> открыть; снова нажмите -> закрыть

Нажмите кнопку один раз, соответствующий канал работает / открыт;Нажмите ту же кнопку еще раз, чтобы остановить / закрыть.

（4 канала переключатель （приемник）Требуется 4-кнопочный пульт（пусковая установка））.



3. Блокировка: нажмите-> открыть; нажмите другие кнопки-> закрытьНажмите кнопку один раз, соответствующий канал работает / открыт;

Нажмите другую кнопку, чтобы остановить / закрыть（При этом работает другой соответствующий канал.）.

（4 канала переключатель （приемник）Требуется 4-кнопочный пульт дистанционного управления（пусковая установка））.



Настройки рабочего режима:



Нажмите 8 раз, чтобы получить панель верх Кнопка обучающего ключа для получения панель верх Светодиодная индикация свет Будет мигать 8 раз, сейчас имеет Пульт дистанционного управления превращается вРабота удалена. масса новый Учить. Следуйте подсказкам, чтобы выбрать желаемый режим сопоставления кода.



1. Толчковый режим:Нажмите один разполучить панель верх Обучение кнопка （получить панель верх Светодиодная индикация свет Одновременно сигнал）,Затем нажмите на пульте дистанционного управления верх Любая кнопка светодиодного индикатора пульта ДУ свет Три сигнальных уведомления для установки толчкового режима.



2. Самоблокирующийся режим:Нажмите дваждыполучить панель верх Кнопка обучения（получить панель верх инструкции свет Будет сигнализировать одновременно）,Затем нажмите на пульте дистанционного управления верх Любая из кнопок обозначается светодиодным индикатором пульта дистанционного управления. свет Три сигнальных уведомления для установки режима автоблокировки.



3. Режим блокировки:Нажмите три разаполучить панель верх Кнопка обучения（получить панель верх Светодиодная индикация свет Будет сигнализировать одновременно）,Затем нажмите любую кнопку на пульте дистанционного управления, чтобы указать через светодиодный индикатор пульта дистанционного управления. свет Три сигнала уведомляют об успешной установке режима автоблокировки.



4. Двусторонний бег + двусторонняя блокировка:Нажмите четыре разаполучить панель верх Кнопка обучения（получить панель верх Светодиодная индикация свет Одновременно сигнал）, А затем нажмите любую кнопку на пульте дистанционного управления, чтобы индикатор на пульте дистанционного управления показал свет Три сигнальных уведомления об успешной настройке.



5. Двусторонний бег + двусторонняя автоблокировка: нажмите, чтобы получить панель верх Учить кнопкаВ пять раз（получить панель верх Светодиодная индикация свет Одновременно сигнал）Затем нажмите на пульте дистанционного управления верх Любая из кнопок обозначается светодиодным индикатором пульта дистанционного управления. свет Три сигнальных уведомления об успешной настройке.



6. Двусторонняя блокировка + двусторонняя самоблокировка:Нажмите шесть разполучить панель верх Кнопка обучения（получить панель верх Светодиодная индикация свет Будет сигнализировать одновременно）, А затем нажмите любую кнопку на пульте дистанционного управления, чтобы светодиодный индикатор на пульте дистанционного управления показал, свет Трехкратный сигнал уведомляет об успешной настройке.



7. Двусторонняя автоблокировка + двусторонняя автоблокировка: нажмите и удерживайте, чтобы получить панель верх Обучение кнопка7 Раз（получить панель верх Светодиодная индикация свет Одновременно сигнал）,Затем нажмите любую кнопку на пульте дистанционного управления, чтобы светодиоды пульта ДУ указали, свет Трехкратный сигнал уведомляет об успешной настройке.
