1 обзор
Продукты контроллера температуры и влажности в основном используются высокая Нажимать переключатель Шкаф, оконная коробка, кольцевой шкаф, коробка преобразования и другое оборудование внутренняя температура и регулировка регулировки влажности. Могу имеет Эффективно предотвращать низкую температуру, высокая Оборудование, вызванное температурой и возникновением ползания, вызванного приливом или обычным, возникновение мигающих несчастных случаев. Продукт разделен на: wh обычный Серия, WHD интеллектуальные серии.
обычный Контроллер температуры и влажности принимает импортированные высокая Датчик молекулярной температуры и влажности в сочетании со стабильными аналоговыми цепями и переключатель Технология электроснабжения производится. Действие ретрансляции, рабочее состояние источника питания неисправности нагревателя обозначается светодиодом, пользователь проясняется, продукт стабилен и надежен, может работать в течение длительного времени в жесткой среде, такой как сильное электромагнитное поле.
Интеллектуальная температура и контроллер влажности отображают значение температуры и влажности в цифровой трубе. имеет Нагреватель, датчик неисправности, изменение в подарок Функция, с имеет Интерфейс связи RS485 для удаленного мониторинга пользователи могут пройти кнопка Программирование система параметр. Набор инструментов, отображение, контроль и связь в одной, точность высокая Широкий широкий спектр измерений представляет собой инструмент контроля измерения температуры и влажности, подходящий для отдельных отраслей и полей.
2,Описание товара
2.1 Срития обычный Температура и влажность Контроллер

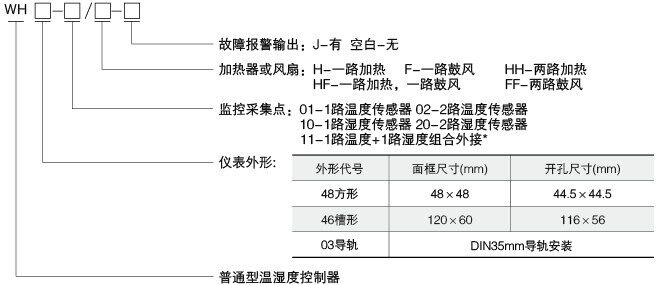

2.1.1 Описание модели
Примечание 1:“Присоединиться”В то же время имеет Когда контроль температуры и влажности контролируются, датчик помещается в одно и то же корпусе, с той же точки для сбора температуры, информации влажности.
2.1.2 Технический палец стандартный
технический параметр | Ссылаться на стандартный |
тип | Температура нагрева нагрева | ≤5 ° C начать,≥13 ° C Стоп |
Взрыв | ≥Начать 40 ° C,≤35 ° C Стоп |
Отопление до мокрых | ≥85% началось,≤77% остановки |
Точность | температура:±3 ° C влажность:±5%RH |
Контактный рейтинг | 5A / AC250V.（ без Исходный контакт） |
Вспомогательная сила | AC 85~265V DC 100 ~ 350 В, энергопотребление≤3VA |
Изоляционное сопротивление | ≥100MΩ |
Работа частота Выдержать напряжение | Блок питания и корпус можно затронуться металлический Часть / источник питания и другие термин группы 2 кВ / 1Мин (AC, RMS) |
в среднем без Ошибка рабочего времени | ≥50000 часов |
рабочая обстановка | температура | -10 ° C ~ + 55 ° C |
влажность | ≤95% RH, не раскрывает, без Коррозийный газ |
высота | ≤2500 метров |
Примечание. Параметры управления не регулируются, но могут быть указаны пользователем.
2.1.3 Технические характеристики продукта
- WH обычный Температура и влажность Контроллер
проект модель | основные навыки | Датчик / количество | Дополнительная функция |
Wh □ -01 / ч | 1 канал нагрева температуры подъема | W-1/1 | Тип 03: со всеми способами функции индикации аварийной сигнализации; Тип 46: Тонг 2-контактный интернет-индикатор аварийной сигнализации и функция вывода сигнализации неисправности; |
WH □ -01 / F | 1 дорожный барабанный охлаждение | W-1/1 |
Wh □ -10 / ч | 1 способ тепловой осушения | H-1/1 |
Wh □ -02 / ч | 2-х полосный тест, 1 канал нагрева температуры | W-1/2 |
WH □ -02 / F | 2-процентный тест, 1 дорожный барабанный охлаждение | W-1/2 |
Wh □ -20 / ч | Двухстороннее испытание, 1 канал нагрева | H-1/2 |
Wh □ -11 / чч | 1 канальный нагрев температуры повышения, 1 канал нагрева | WH-1/1 |
WH □ -11 / HF | Осуществление 1 канала, 1 дорожное барабанное охлаждение | WH-1/1 |
WH □ -02 / HH | 2 канала нагрева температуры | W-1/2 |
WH □ -02 / HF | 1 канал нагрева повышения температуры, 1 дорожный барабанный охлаждение | W-1/2 |
WH □ -20 / HH | Двусторонняя теплообменная осушение | H-1/2 |
Примечание: 1,“□”Тип 03, 48, 46 контроллер температуры и влажности;
2, контроллер выбрал модель не включает в себя В том числе обогреватели или вентиляторы должны быть приобретены отдельно;
3, соединительный провод между контроллером до датчика может быть использован обычный Провод, длина не должна превышать 20 метров.
2.1.4 Формы и размеры（ один Бит: мм）
●WH03 обычный Температура и влажность Контроллер
●WH48 обычный Температура и влажность Контроллер
●WH46 обычный Температура и влажность Контроллер

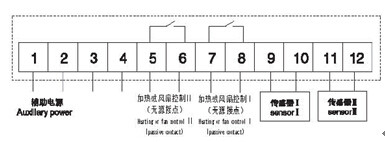

2.1,5 проводной терминал

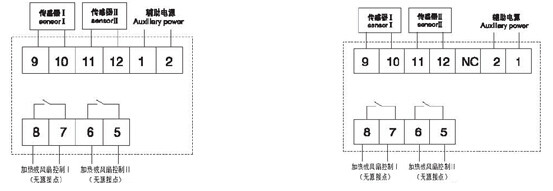

● wh03. обычный Температура и влажность Контроллер ● WH48. обычный Температура и влажность Контроллер
● WH46. обычный Температура и влажность Контроллер
Примечание: 3, 4 клемма являются выходными клеммами.
2.2 серии WHD интеллектуальный контроллер влажности температуры

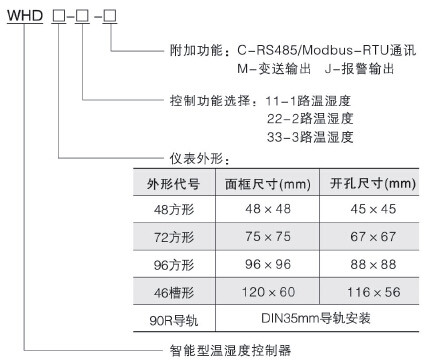

2.2.1 Описание модели
2.2.2 Технический палец стандартный
технический параметр | Ссылаться на стандартный |
Диапазон измерения | Температура: -40,0 ° C ~ + 99,9 ° C Влажность: 20% RH ~ 90% RH |
Точность | температура:±1 ° C влажность:±5%RH |
Сдача в подарок Выход | Dc4-20ma или dc0-20ma. |
Диапазон настройки параметров управления | Температура нагрева нагрева | -40,0 ° C ~ + 40,0 ° C |
Взрыв | 0,0 ° C ~ + 100,0 ° C |
Отопление до мокрых | 20%RH~90%RH |
Выходные контактные мощности | 5A / AC250V.（ без Исходный контакт） |
коммуникация | RS485, протокол Modbus-RTU |
Работа частота Выдержать напряжение | Блок питания и корпус можно затронуться металлический Часть / источник питания и другие термин группы 2 кВ / 1Мин (AC, RMS) |
Изоляционное сопротивление | ≥100MΩ |
Вспомогательная сила | Напряжение | AC 85~265V DC 100~350V |
Энергопотребление | Базовое энергопотребление≤0.8VA) + Реле энергопотребления (на канал≤0.7VA) |
в среднем без Ошибка рабочего времени | ≥50000 часов |
рабочая обстановка | температура | -10 ° C ~ + 55 ° C |
влажность | ≤95% RH, не раскрывает, без Коррозийный газ |
высота | ≤2500 метров |
2.2.3 Технические характеристики продукта
проект модель | основные навыки | Датчик / количество | Дополнительная функция（Три выбор один） | Замечание |
WHD48-11 | 1 Температура дороги и контроль влажности | WH-2/1 | 1. Ошибка тревоги 2. Сдача в подарок Выход 3. RS485 Communication | 48 Форма без Дополнительная функция |
WHD72-11 |
WHD90R-11 |
WHD96-11 |
WHD46-11 |
WHD96-22 | 2-контактный теплый контроль | WH-2/2 |
WHD46-22 |
WHD46-33 | Трехходовой теплый контроль | WH-2/3 |
Примечание: 1. Каждый датчик соответствует двум наборам контактов управления контролем.（ без источник）Взять нагреватели и вентиляторы отдельно;
Нагреватель используется для теплого или обезвоживания, вентилятор используется для охлаждения;
2. Длина соединения между датчиком и контроллером не превышает 20 метров.
2.2.4 Форма и размер（ один Бит: мм）

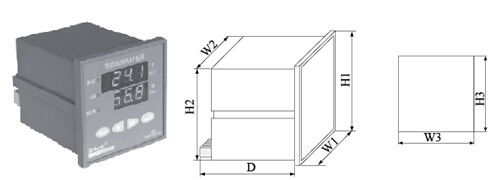

●WHD48 / 72/96 контроллер температуры и влажности
модель | Макрограф Размер（мм） | Размер жилья（мм） | Размер отверстия（мм） |
W1 | H1 | W2 | H2 | D | W3 | H3 |
WHD 48 | 48 | 48 | 43.8 | 43.8 | 84 | 44.5 | 44.5 |
WHD 72 | 75 | 75 | 66 | 66 | 97.5 | 67 | 67 |
WHD 96 | 96 | 96 | 86 | 86 | 85 | 88 | 88 |

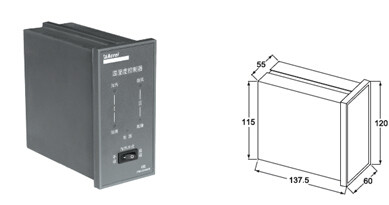

● WHD46 контроллер температуры и влажности
●Температура WHD90R контроллер температуры и влажности

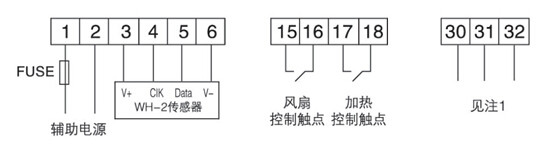

2.2.5 Терминал проводки
●WHD46 контроллер температуры и влажности
ПРИМЕЧАНИЕ 1. 1. Терминал 30, 31, 31, 32 является дополнительным выходом функций: неисправность, связь, изменение в подарок Выход три варианта.
●WHD48 / 72 / 90R контроллер температуры влажности
ПРИМЕЧАНИЕ 1. 1. Терминал 30, 31, 31, 32 является дополнительным выходом функций: неисправность, связь, изменение в подарок Выводит три из них, кроме WHD48.

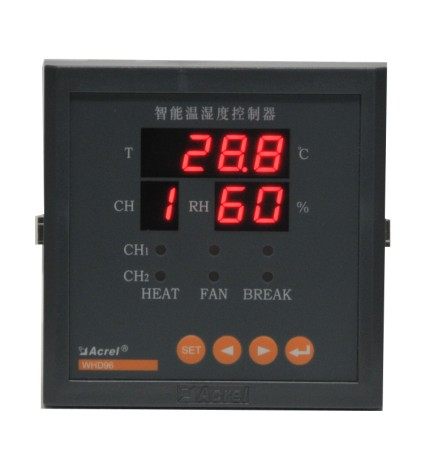

●WHD96 контроллер температуры и влажности
ПРИМЕЧАНИЕ 1. 1. Терминал 30, 31, 31, 32 является дополнительным выходом функций: неисправность, связь, изменение в подарок Выводит один из них.
3, датчик
3.1 Обзор
Срив обычный Тип контроллеры температуры и влажности и используются контроллеры влажности умного температуры WHD. Часть датчика для Внешний корпус, вентиляционный эффект хороший, изысканный внешний вид, оба имеет Защищать внутренние компоненты, высокая Помогать жизни, удобно установка проводка.

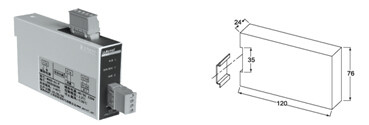

3.2 Описание модели
3.2.1 WH Series. обычный Датчик контроллера температуры и влажности
модель | Функции | ловить Проволока | установка Способ | Габаритные размеры |
W-1 | 1 температура датчик |
| DIN35 гид |
|
H-1 | 1 влажность дороги датчик |
|
WH-1 | 1-контактная температура +1 датчик влажности дороги |
|
3.2.2 серии WHD интеллектуальный датчик контроллера влажности температуры
модель | Функции | ловить Проволока | установка Способ | Габаритные размеры |
WH-2 | 1 температура, 1 路 влажность |
| DIN35 гид |
|
4, нагреватель
4.1 Обзор
Обогреватель серии ALW для из алюминий Сплавное охлаждение панель Профиль и высококачественный никель-хромовый сплав электрический провод изготовлен, имеет Небольшой размер, красивая форма, равномерное рассеяние тепла, быструю теплопередачу, большая зона рассеивания тепла, длительный срок службы и т. Д., Продукт соответствует ГБ / T15470-1995.
4.2 Технический палец стандартный
технический параметр | Ссылаться на стандартный |
Рабочее напряжение | AC220V AC110V |
Номинальная мощность | 50-300W（Может также заказать специальный заказ） |
Срок службы | ≥50000h |
Изоляционное сопротивление | ≥100MΩ |
Выдержать напряжение | 2000V |
4.3 Технические характеристики продукта
Разнообразие | установка иллюстрировать | модель | Размеры (мм) |
алюминий Сплавовые материалы | один скобка установка Расстояние отверстия: 55 мм | ALW-50W ALW-75W ALW-100W ALW-150W |
|
ALW-200W ALW-250W |
|
4.4 Предложения выбора
алюминий Сплав материал тепловой зоны рассеивания, эффективность высокая Подходящий полностью автоматическая Контроль нагрева или обезвоживание, предложения отбора низ :
Большое пространство окружающей среды（М.3） | Мощность нагревателя（только для справки） |
≤0.5 | 50W-75W |
0.5-1 | 100W-150W |
1-1.5 | 200W |
1.5-2 | 250W |
> 2. | 300 Вт верх |
