регулирование сетка Книга |
|
|
|
|
|
| пункт Цель | Сказать яркий |
|
| Внешний институт |
|
| 1 | Подвижный отдел | Динамический |
| 2 | Внешний вид дюйма | Смотрите TR-35 для деталей |
| 3 | степень панель | Смотрите TR-35 для деталей |
| 4 | Материал указателя | Nickel silver strips |
| Цвет указателя | коричневый |
| Направление качания указателя | поскольку слева к справа |
| Длина указателя | Самоцентральная ось до конца иглы 17.3± 1 mm |
| Ширина указателя | 0.45 ± 0.05 mm |
| 5 | Электрическое измерительное направление использования | вертикальный |
|
|
|
|
|
| Электрические характеристики |
|
| 6 | Стандартные условия испытаний | температура20° С.,влажность70%,Различные случаи не имеют различий для результатов теста низ, |
| Также можно закалить в нормальной температуре низ экспериментирование |
| 7 | Текущая чувствительность | Указатель в нулевом масштабе до максимальной масштабы(Полный масштабМесто нахождения) Чувствительность500 uA± 10 % |
| 8 | Внутренний импеданс | 650Ω± 10 % |
| 9 | Сопротивление изоляции | Паяльная коробка плюс электрическая цепь500V DCдобавлять50M ohmпо верх.Корпус электрического измерителя |
|
|
| Изоляционное сопротивление электрической цепи,Быть500VИспытание напряжения постоянного тока его изоляционное значение |
| 10 | Нулевое положение | Метр используют стандартную осанку,Передний конец указателя и центральной части нулевой массы является эталоном |
|
|
| Указатель на перекрывающую ошибку нулевой массы±1mm |
| 11 | сбалансированный | Метр наклонен до и после использования стандартной позиции90Диапазон ошибок разрешений±1mm |
| 12 | Указатель палочки | Мгновенный плюс верх Полномасштабные текущие три раза поверху,Медленно уменьшить чувствительность тока1/2Чтение, |
|
|
| На данный момент указатель вернется в масштаб. панель1/3Диапазон масштаба |
| 13 | трение | Плюс сетка верх Текущий,Медленно увеличивать или уменьшаться до определенного значения,Диапазон ошибок точек индикатора±1mm |
| 14 | тормоз | Мгновенный плюс верх Шкала панель2/3Текущая стоимость,От начала до указания указателя, в течение одной секунды |
|
|
|
|
|
| Специальный тест |
|
| 15 | Тест перегрузки | В десять раз полный масштаб текущий ввод каждые пять секунд,Это действие повторяет девять раз.В час0.5Второй |
|
|
| Этот тест7-14Как обычно |
| 16 | Тест вибрации | Метр пакет После загрузки на вибрационной пластине верх Каждую минуту1,000Второе место верх и низ4mmшок, |
|
|
| В каждом направлении10минута.Этот тест7-14Как обычно |
| 17 | Тест на удар | Метр пакет После установки30Citon высокая Упал3cmтолстая Дерево панель,X.Y.Z.Трехправочный тест |
|
|
| Этот тест7-14Как обычно |
| 18 | Тест концепции | 100,000После того, как ток коррекции тока вводится,Текущая чувствительность все еще находится в стандартной |
| 19 | Тест на окружающую среду | температура50° С.,влажность85%,продолжение100Час,Этот тест7-14Как обычно |
| 20 | Тест на растяжение клемма | Терминал должен нести1мужчина кит.фунт тянуть,продолжение60Секунда не затронута |
|
|
|
|
|
| Другие |
|
| 21 | Использование температуры ограничения | -10° С. to+.60° С. RH 35 to 85% |
| 22 | Предел температуры хранения | -20° С. to+.60° С. RH 35 to 85% |
|
|
| Не размещайте счетчик прямой солнечный свет низ,И хранить счетчик до пакет Избегать посторонних веществ в электрический вес |
| 23 | Состояние припоя | Терминал3 mmТемпература230° С.Банка панель Внутри,Время размещения3.5Второй |
|
|
| Этот тест7-14Как обычно |
|
| Температура припоя | Ручная температура пайки паяльника350° С.,Контактные клеммы3.5Второй,Терминал передний конец3mmКонтакт с припоя пистолет |
|
|
| Этот тест7-14Как обычно |
| 24 | антистатический | Тестируйте три раза в одном направлении на поверхности прозрачной крышки на поверхности прозрачной крышки,Царапать верх Разница указателя в длине масштаба |
|
|
| Из1/3по низ,Вернуть нулевое положение через три секунды |

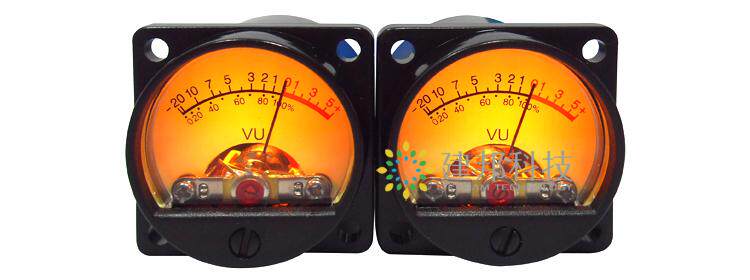

| 25 | Спецификация лампы | свет Пушка 12 В 55 мА. |
