- полностью новый Внутри Cortex-M4 core , Диапазон рабочих температур промышленного уровня, тщательно оптимизированный стек протоколов TCP / IP, стабильный и надежный.
- Функция Auto-MDI / MIDX, перекрестный сетевой кабель прямого подключения можно подключать произвольно, автоматическая Выключатель.
- Поддержка TCP-сервера, TCP-клиента, UDPClient, UDP-сервер, HTTPD-клиент, несколько режимов работы.
- Номер порта используется для определения того, с каким последовательным портом связан.
- Поддержка DHCP автоматическая Получив IP, вы можете запросить устройства в сети через широковещательный протокол UDP.
- Предоставьте протокол настройки для VIP-клиентов и интегрируйте функцию настройки параметров в прикладное программное обеспечение пользователя.
Хорошие новости, если вы хотите реализовать удаленное управление, вам не нужно самостоятельно выполнять сопоставление портов или арахисовую оболочку. Мы предоставляем услуги переадресации серверов, чтобы легко решить проблемы удаленного управления. Первый год бесплатно !!
- & amp; nbsp; Поддержка веб-порта через последовательный порт,Реализуйте двусторонний прием и взаимное преобразование веб-страниц в последовательные порты.
- & amp; nbsp; Поддержка параметров настройки веб-страницы, непосредственно открывать параметры настройки веб-страницы, нет необходимости использовать программное обеспечение, сохранить установка Проблемы с программным обеспечением
- & amp; nbsp; Поддержка DHCP DNS, двойные последовательные порты промышленного уровня, 3,3 В 5 В двойной аккумулятор Поддержка давления, более стабильная и удобная

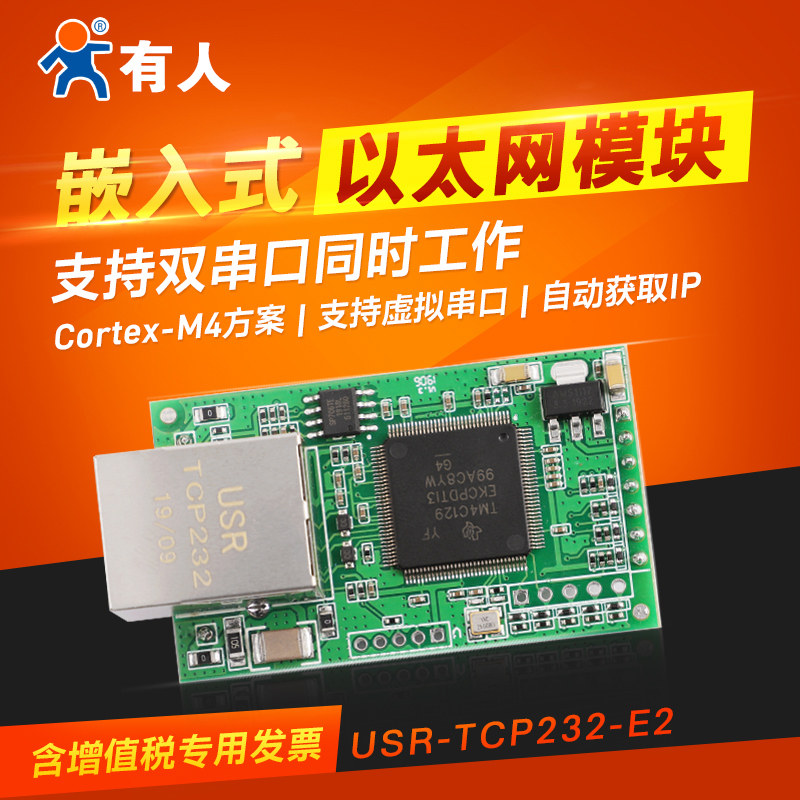

Модель продукта: USR-TCP232-E2
& amp; nbsp; & amp; nbsp; & amp; nbsp; Многофункциональный преобразователь последовательного порта в Ethernet USR-TCP232-E2 используется для передачи сетевых данных TCP пакет Или данные UDP пакет Устройство, которое реализует прозрачную передачу данных через последовательный порт TTL, имеет низкое энергопотребление и использует решение Cortex-M4. частота высокая До 120 МГц, быстрая скорость и стабильность высокая .
& amp; nbsp; & amp; nbsp; & amp; nbsp; это стиль Многофункциональное преобразование последовательных данных Ethernet модуль , Он объединяет стек протоколов TCP / IP внутри, пользователи могут использовать его для простого выполнения сетевых функций встроенного устройства, экономии трудовых ресурсов, материальных ресурсов и времени разработки, ускорения вывода продукта на рынок и повышения конкурентоспособности.
【Подразделение Haier U-home использует это модуль ,это модуль уже После испытания комплексного коммутатора волоконно-оптической сети в г. имеет Интернет камера Стабильная и надежная работа также может выполняться в окружающей среде.】
- 1. полностью новый Внутри Cortex-M4 core , Тщательно оптимизированный диапазон рабочих температур промышленного класса TCP/IP Стек протоколов, стабильный и надежный
- 2. & amp; nbsp; Функция Auto-MDI / MIDX, перекрестный сетевой кабель прямого подключения может быть подключен произвольно, автоматическая Выключатель
- 3. & amp; nbsp; Поддержка TCP-сервера, TCP-клиента, UDP-клиента, UDP-сервера, HTTPD-клиента, несколько режимов работы
- 4. & amp; nbsp; Определите, с каким последовательным портом связан номер порта.
- 5. & amp; nbsp; Скорость передачи последовательного порта поддерживает 600 ~ 1024 Кбит / с.
- 6. & amp; nbsp; Поддержка DHCP автоматическая Получите IP, вы можете запрашивать устройства в сети через широковещательный протокол UDP
- 7. & amp; nbsp; Предоставьте протокол настройки для VIP-клиентов, который может интегрировать функцию настройки параметров в прикладное программное обеспечение пользователя.
- 8. & amp; nbsp; Предоставить верх Пример программирования сокета TCP / IP битовой машины, VB, C ++, Delphi, android, ios
- 9. внутренний Веб-страница, настройки параметров могут быть установлены через веб-страницу, а веб-страница может быть настроена для пользователей
- 10. & amp; nbsp; Может быть установлен через UDP, обеспечивая протокол настройки и источник настройки программного обеспечения. поколение код
- 11. & amp; nbsp; Настройки параметров могут быть выполнены с помощью команд последовательного порта, и предоставляется протокол настройки.
- 12. Reload кнопка , Один клик, чтобы восстановить настройки по умолчанию, не боитесь неправильных настроек
- 13. Индикация состояния RJ45 свет , Интерфейс RJ45 внутренний Трансформатор развязывающий, изоляция 2кВ.
- 14. & amp; nbsp; Приобретено в IEEE. полностью Уникальный MAC-адрес мяча также может быть оставлен пользователю для определения MAC-адреса.
- 15. & amp; nbsp; Поддержка по сети обновление программа
- 16. & amp; nbsp; Адрес сервера поддерживает доменное имя.
- 17. & amp; nbsp; Поддержка порта http-сервера（По умолчанию 80）менять
- 18. & amp; nbsp; Прямые продажи с фабрики, гарантированная техническая поддержка, OEM и ODM также возможны
низ На картинке показан уникальный продукт серии USR-TCP232-M4. имеет Введение в клиентскую функцию HTTPD:
Один, система блок-схема

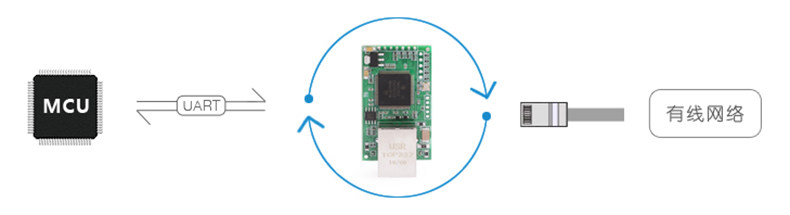

& amp; nbsp; USR-TCP232-E2 - это мост, соединяющий последовательные устройства с сетью, с этим модуль , Пользователь может легко реализовать функции управления и контроля сети оборудования, блок-схема приложения выглядит как низ .
Примечание: в целях безопасности полностью Сексуальные соображения, по умолчанию низ , модуль только Принять от поставленной цели стандартный IP-адрес машины и установленный пункт назначения стандартный Порт машины в подарок Данные поступают, и модуль только Идти к поставленной цели стандартный Место расположения в подарок данные.
Вы можете легко и мгновенно управлять модуль Чтобы изменить настройки в подарок Пункт стандартный (За имеет Введение), вы также можете настроить продукты с помощью специальных функций.Если вы не подтвердите исходный IP-адрес, вы можете принять несколько IP-адресов. в подарок Данные для достижения соответствия "многие к одному".
Два, режим TCP-клиента
В режиме TCP-клиента низ , модуль верх После включения активно подключитесь к серверу TCP-сервера в соответствии с вашими настройками, а затем установите долгое соединение, а затем прозрачно передайте данные. Этот режим низ , IP-адрес TCP-сервера должен быть модуль Видимый, видимый способ пройти модуль IP-адрес может быть напрямую подключен к IP-адресу сервера, сервер может быть фиксированным IP-адресом Интернета или может быть модуль Интранет IP той же локальной сети.
Три, режим UDP
В режиме UDP низ , модуль верх Следите за установленным портом после включения и не устанавливайте соединение, когда имеет Когда данные передаются, они пересылаются в последовательный порт. Когда последовательный порт получает данные, они отправляются по сети. в подарок К модуль Установите IP и порт.
& amp; nbsp; Последовательный к Ethernet модуль ttl к сетевой сети к RS232 RS485, последовательный порт к Ethernet, расположение этого продукта: встроено в устройство.
& amp; nbsp; Приложение 1: наиболее часто используемый COM-порт для сетевого режима.
Приложение 2: режим сбора данных на сервере
Приложение 3: удаленное управление несколькими устройствами последовательной связи
Приложение 4: Использование сети для увеличения расстояния связи последовательного порта
Приложение 5: Использование программного обеспечения виртуального последовательного порта（USR-VCOM）Реализуйте оборудование дистанционного управления оригинальной программы последовательного порта
