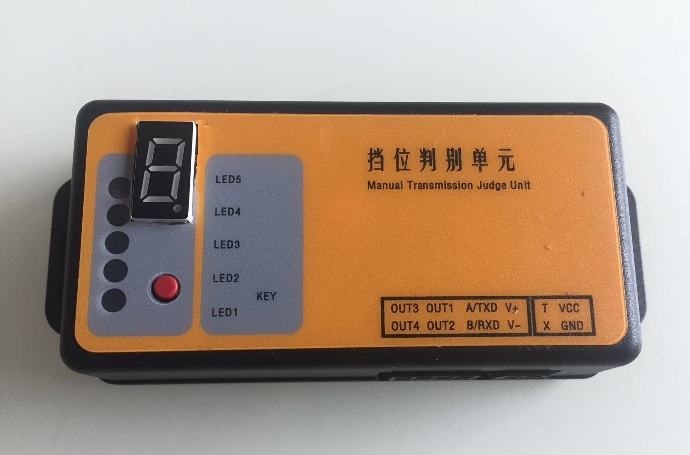

Датчик большого автомобиля новый Тип Gear Collector Traving School Test Room Датчик передачи передач

модернизированный Датчик класса; более точное суждение и лучшая стабильность!ПересечениеПересечениеБольшие автомобили, автомобили просты в использовании!ПересечениеПересечение

один,Параметры работы

1,  Рабочее напряжение:DC 8-24V

2,  Рабочий ток:<=50mA

3,  Рабочая Температура:-20----+75° С.

4,  Интерфейс устройства:RS485/TTLС4Дорога переключатель Выход сигнала（PNP/NPN）Отказ

5,  Скорость общения:38400bps

Во-вторых, определение интерфейса

порт1:

        V+ :  12V（ красный ）

        V- :  GND（ черный ）

        A :  RS485-- Aконец/RX232-- TXDконец（зеленый）

        B :  RS485—Bконец/RS232—RXDконец（желтый）

        верх :PNPВыход（Трехпроводная системаAПроволока）

        низ :PNPВыход（Трехпроводная системаBПроволока）

        слева :PNPВыход（Трехпроводная системаCПроволока）

        справа :PNPВыход

        Три -линейная система:

1файлы A=high power плоский,B=Низкий уровень,C=Низкий уровень

2файлы A=Низкий уровень,B=high power плоский,C=Низкий уровень

3файлы A=high power плоский,B=high power плоский,C=Низкий уровень

4файлы A=Низкий уровень,B=Низкий уровень,C=high power плоский

5файлы A=high power плоский,B=Низкий уровень,C=high power плоский

Rфайлы A=Низкий уровень,B=high power плоский,C=high power плоский

                                 Пустой A=Низкий уровень,B=Низкий уровень,C=Низкий уровень

       3. Выходной формат совместим с Jaya, Duolun и т. Д.
