самый новый версия Это JDY-31-V1.3 версия Книга Даже новый Время 2019-2-28
Даже новый содержание:
1, решить проблему, которую V1.2 не может подключиться к компьютеру
2, добавлено модуль Mac функция для вывода хоста после подключения к хосту
3. Добавить инструкции AT + ENVOG, пользователи могут открывать или замаскировать загрузку, подключить, отключить состояние последовательного выхода по этой инструкции.
Сетевая ссылка на передачу данных низ нагрузка:
JDY-31 Информация о типе патча:
https://pan.baidu.com/s/1MsgwgKbpEFdz0B-aFfYJPg
Днд 31 дно панель Материал:
https://pan.baidu.com/s/16qyiOO05whOXqYtBVBGs2Q
I. Введение продуктаЗаявление
JDY-31синий Зубы синий Зуб 3.0 SPP Дизайн, это может поддерживать Windows, Linux, передачу данных Android, работать частота Сегмент 2. 4г Гц, метод модуляции GFSK, максимальная мощность передачи 8 дБ, максимальная расстояние выбросов составляет 30 метров, поддерживает пользователей, чтобы изменить имена устройств, скорость передачи данных через команду AT, удобно и быстро использовать гибкую.
Во-вторых, приложение продукта
JDY-31Быть классический синий Протокол зубов, может быть поддержан синий Зубы（Рабочий стол, тетрадь）,сотовый телефон（android）Коммуникация. Может быть применен к
◆ компьютер Windows синий Зубов
◆ Android синий Зубов
◆ Умный домашний контроль
◆ Автомобильное испытательное оборудование ODB
синий Игрушка зубов
◆ обмен мобильный аккумулятор Общий вес
◆ Медицинский инструмент
три, модуль Подробности параметра
модель | JDY-31 |
Работа частота часть | 2. 4г HZ |
Интерфейс связи | UART |
Рабочее напряжение | Тип патча: 1,8-3,6 В（Рекомендация 3.3 В.）Низ панель :3.6-6V（Рекомендация 5 В.） |
Рабочая Температура | -40° C - 80 ° C |
антенна | внутренний PCB Antenna |
Расстояние передачи | 30Метр |
Мастер поддержки | Раб |
модуль размер | 19.6 * 14.94 *1.8 mm（Широко расти высокая ） |
синий зуб версия Книга | Bluetooth 3.0 SPP |
STMТемпература сварки | <260° С. |
Нескрытый рабочий ток | 4.7mA |
BLEПосле подключения тока | 7.3mA |
Мощность передачи | 8db（максимум） |
Получать чувствительность | -97dbm |
SPPМаксимальная пропускная способность | 16K BYTES / S (Android, Windows) |
Четыре, Pin.Функция и приложение

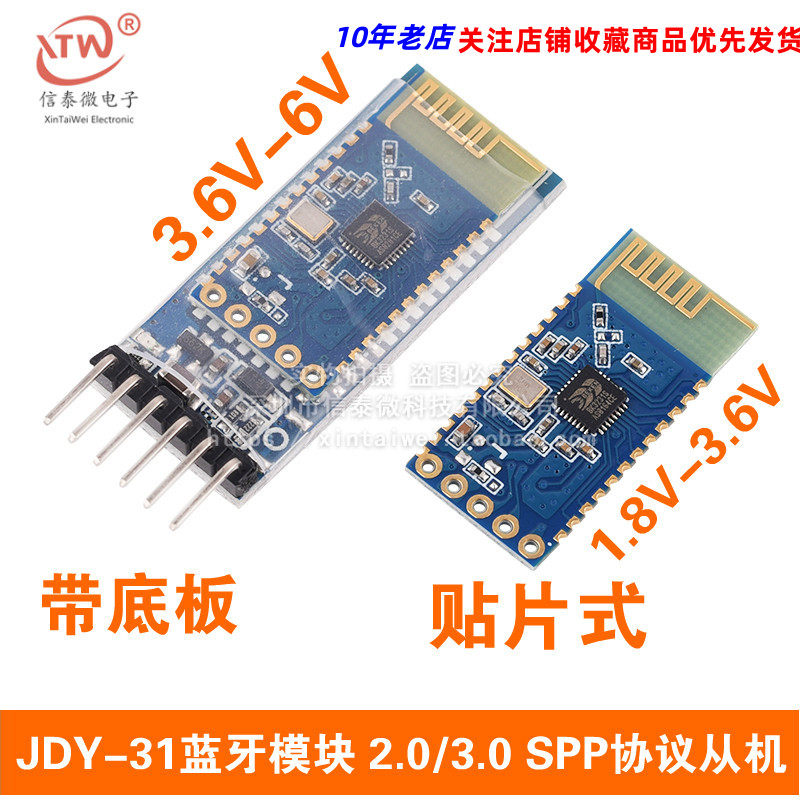

JDY-31Поддержка патча и дна панель разница
1,Ряд стрелка Применение: строка стрелка Технические характеристики стандартный Quasi -2,54 стрелка С только Сварка модуль верх 5 рядов стрелка Приходить.
2Приложение исправления: общее приложение только Вам нужно подключить 4 контакта: VCC, GND, RXD и TXD. в подарок AT+DISC
Пять, описание функции PIN
Количество контактов | Функция Pin. | PIN-код Описание функции |
1 | TXD | Последовательный выходной PIN-код（Уровень TTL） |
2 | RXD | Последовательный входной пин（Уровень TTL） |
3 | CTS | |
4 | RTS | |
5 | NULL | |
6 | NULL | |
7 | NULL | |
8 | NULL | |
9 | SWI | |
10 | NULL | |
11 | RST | Сброс (низкий уровень) имеет эффект) |
12 | VCC | Сила (1,8-3,6 В) |
13 | GND | земля |
14 | EN | |
15 | ALED | Контакты трансляции состояния (без подключения вспышки, вывода после подключения high power плоский) |
16 | STAT | Контакты состояния соединения (не подключенные низкие уровни, выход после подключения high power плоский) |
17 | SELECT | |
18 | NULL | |
19 | NULL | |
20 | NULL | |
21 | NULL | |
22 | NULL | |
23 | NULL | |
24 | NULL | |
25 | NULL | |
шесть,PCBИнкапсуляция
7 Серийный портATНабор инструкций
JDY-32модуль Серийный порт в подарок По инструкции должны быть добавлены верх \r\n
последовательность | инструкция | Функции | По умолчанию |
1 | AT+VERSION | версия Это число | JDY-31-V1.2 |
2 | AT+RESET | Мягкий сброс | |
3 | AT+DISC | Отключить（Состояние подключения низ имеет эффект） | |
4 | AT+LADDR | Запрашивать модуль MAC-адрес | |
5 | AT+PIN | Пароль подключения Настройки и запросы | 1234 |
6 | AT+BAUD | Настройки скорости нормы и запросы | 9600 |
7 | AT+NAME | Настройки радиопередача и запросы | JDY-31-SPP |
8 | AT+DEFAULT | перезагрузить | |
Совместимость и сравнение производительности
| JDY-30 | JDY-31 | |
Рабочий ток | 19mA | 7.3mA | JDY-31Очевидное преимущество |
Скорость передачи | 8KByte | 16KByte |
совместимость | Поиск медленно, | Быст быстро подключитесь, быстро подключитесь к |
JDY-30Производство будет прекращено, а JDY-30 будет заменен JDY-31
