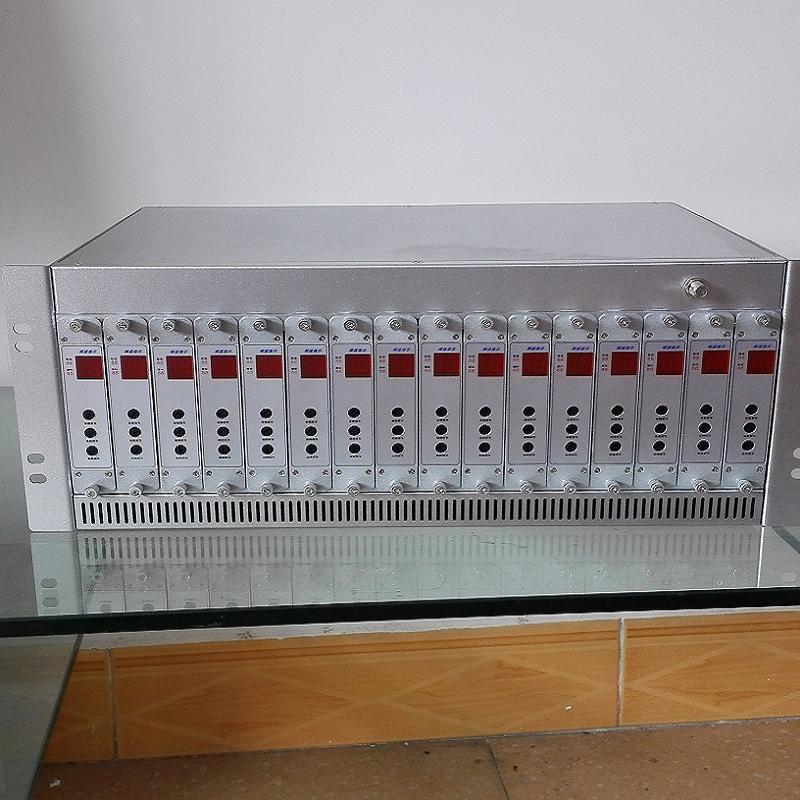

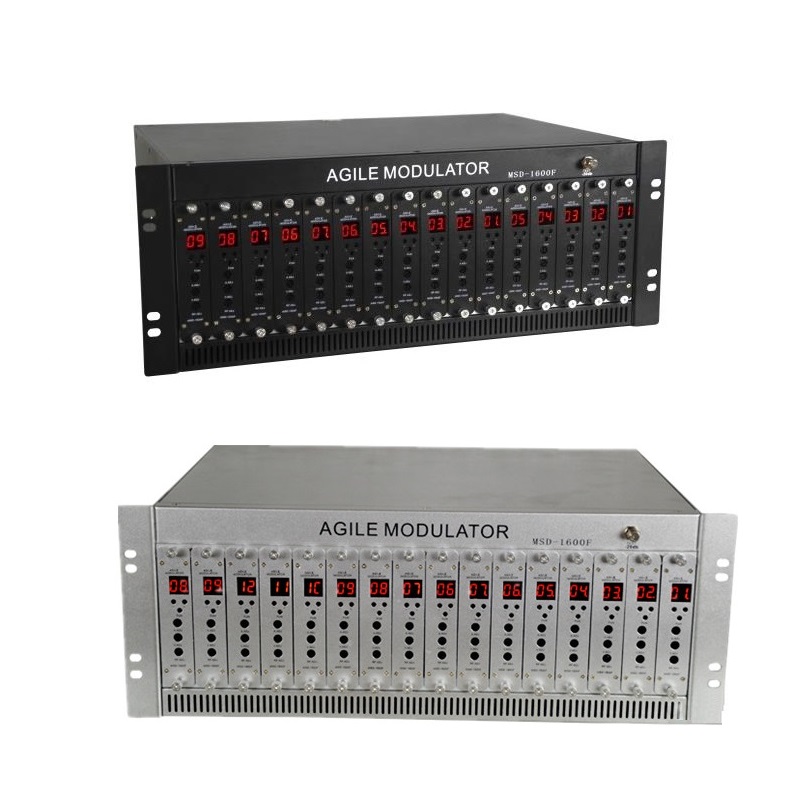

Mei Tevic частота Модер/многоуровневый модулятор
Фиксированный тип стойки частота Посмотри частота Модер, используйте частота Модификация, 45-860 МГц любые 16 воротников частота частота Дао может быть необязательным, со амплификацией смешанной полосы! Начальная точка 230 м частота 3980 Юань/набор, 230 м низ частота 3200 Юань/набор.
1. Технические характеристики
●Питания большой и может работать непрерывно круглый год.
●Схема модуляции принимает сегодняшнее основное регулирование чип С один Управление фильмом стабильно и надежно.
●каждый частота Центральная цепь модуляции трека полностью Независимость, частота Конфигурация TAO очень гибкая и удобная.
●Интегрированный мультиплексор установка Структура компактная и не должна быть специально настроена.
●Перед фабрикой уже Завершенный имеет Линия телевизионной передачи в подарок Связанная отладка устройства, освобожденная от отладки на месте происшествия,AV-сигнальный вход в работу, может быть сделан из непрофессионалов установка строительство.
Во-вторых, технические параметры:
исправлено частота Дорога | 47 ~ 860 МГц |
Выходной уровень | ≥110dBμV |
Выходное сопротивление | 75Ω |
Видеть частота Соотношение шума сигнала | ≥55dB |
Рабочая температура | 0 ~ 40 ° C |
Видеть частота Внутренняя плоскостность | ±1dB |
Видеть частота Диапазон модификации | 0 ～ 90% Постоянно регулируемый |
Спрос во время хромининга / яркости | ≤45 ns |
Дифференциальное усиление | ≤（Система регулировки 87,5%） |
дифференциальная фаза | ≤5°（Система регулировки 87,5%） |
Видеть частота Входное сопротивление | 75Ω |
Видеть частота Уровень ввода | 1,0VP-P（Соответствует системе корректировки 87,5%） |
Соотношение паразитарного выхода | ≥60dB |
Изображение / Соответствие | -10db ~ -30db Постоянно регулируемый |
Регулируемый диапазон уровня выхода | 0 ～ ～ 20 дБ （Регулируемый） |
Изображение нагрузки частота Точность | ≤±5 кГц（VHF внутри）; ≤±10 кг（Uhf пояс） |
стрелять частота Выходное отражение потери | ≥12 дБ（VHF внутри）; ≥10 дБ（Uhf пояс） |
звук частота Уровень ввода | 1VP-P（±50KHz частота Предвзятость） |
звук частота Входное сопротивление | 600Ω |
звук частота Соотношение шума сигнала | 50μs |
звук частота Предвидеть | 50μs |
Источник питания | AC 220V±10% 50Hz±2 Гц, 50 Вт |
Объем и вес | Вес 11 кг, объем составляет 29*55*26 см. |
три,установка Связь
Телевизионный модулятор принимает международный универсальный19дюйм2Uстандартный Стандартная модель,установка Время предложения верх С
низ Машина должна оставить интервал,Чтобы свободно течь,В то же время оболочка должна быть хорошо заземлена.
Фронт панель Регулировка и работа подключения показаны на рисунке2,За панель Настроить и подключиться, чтобы увидеть изображение3Отказ
название сказать | достижение могу |
AUDIO | Отрегулируйте громкость |
VIDEO | Отрегулируйте систему, чтобы получить лучший вид частота Эффект |
PWR | Индикатор питания свет |
A/V（RATIO） | Отрегулируйте изображение изображения ближе к соотношению мощности, установите его в необходимости сажать верх |
RF OUT кожзаменитель T LEVEL | Отрегулируйте ручку для достижения выходного уровня система Требования к дизайну |
Фронт панель Цифры, функциональные таблицы:
название сказать | достижение могу |
VI IN | Использовать частота Кабельное соединение частота Источник сигнала |
A IN | Используйте звук частота Кабельное соединение частота Источник сигнала |
OUT | Использовать частота Кабельное соединение с несколькими преобразователями |
DC 12V | источник питания12Vвойти |
За модуляцией панель Рисунок, таблица функций
название сказать | достижение могу |
RF OUT | стрелять частота Выход |
POWER | Индикатор питания свет |
RF OUT кожзаменитель T LEVEL | Регулировка уровня выхода |
1~16 | 16-контактный |
За панель Рисунок, таблица функций
Место имеет установка ,соединять без После ошибки включите власть, 10 минут после власти верх Отрегулируйте регулировку параметра.
Уведомление:Избегайте в использовании частота Сопоставимый переключатель Источник питания, каждые 1 минуту следует отделить после каждого отключения верх Начните это снова.
Четыре, безопасность полностью Меры предосторожности
Модулятор телевизора использует источник питания DC Outbound 12V. При использовании источник питания должен быть надежным. полностью без Неправильная предпосылка низ Только сила включена.Технический персонал должен иметь полностью Знание, внутри имеет Представленная предпосылка низ И замена машина включает в себя безопасность полностью Составная часть（Такие как источник питания, предохранитель и т. Д.）В то же время его необходимо заменить той же моделью.Этот продукт представляет собой специальное оборудование, которое следует избегать влаги и тяжелой вибрации.
