Интегрированное устройство для проецирования и поворота изображения мобильного телефона
Модель: LCD-RT90U
Оксидное интегрированное устройство для проецирования и поворота изображения мобильного телефона модель продукта: LCD-RT90U.
Интегрированное устройство проецирования и поворота изображения мобильного телефона Océd представляет собой стиль высокая Высокопроизводительное масштабирование и поворот изображения с переключателем процессора, внутреннее использование высокая Быстрая обработка изображений чип , Его функция состоит в том, чтобы заставить Android, Ihone мобильный телефон IPAD отображать изображение на вертикальном ЖК-телевизоре или с проекцией Терминальные устройства отображения, такие как компьютеры.
Интегрированное устройство проецирования и поворота изображения мобильного телефона Océd может реализовать поворот на 90, 180, 270 градусов входных сигналов HDMI и DP и делать вертикальные снимки экрана в соответствии с Iphone, мобильными телефонами Android и IPAD, чтобы изображение могло отображаться точно до вертикальный ЖК-дисплей или с проекцией Станки и другое дисплейное оборудование. может красный Внешний пульт дистанционного управления, шасси кнопка контроль.
Универсальное устройство для проецирования и поворота изображения мобильного телефона océd установка Описание:
1. Дисплей один Мета-настройка: установите входной сигнал ЖК-телевизора или другого устройства отображения в состояние HDMI;
2. Выходное соединение: отключите устройство через кабель HDMI. кожзаменитель Любой порт HDMI и дисплей в коробке T. один Подключите к входному порту HDMI устройства; используйте при необходимости внешний звук, пожалуйста будут внешний Аудио разъем для наушников 3,5 мм, подключенный к OUT кожзаменитель Аудиопорт в коробке T.

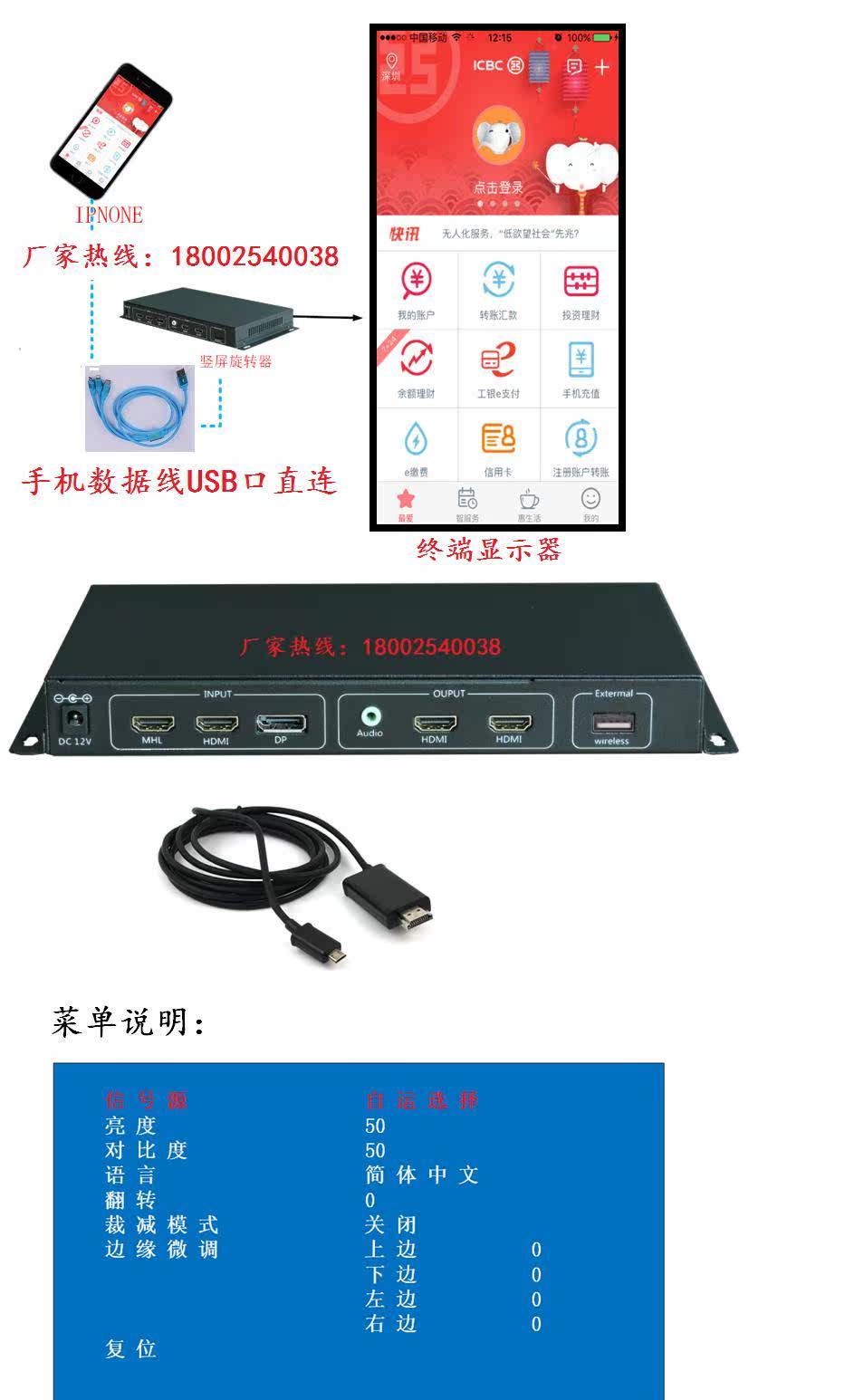

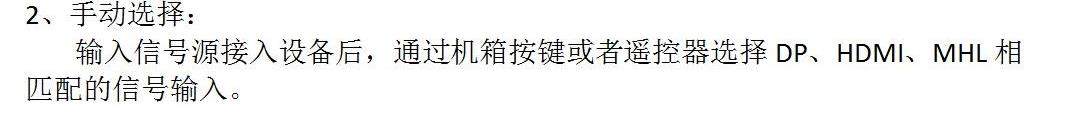

3. Подключение входного сигнала: продукт поддерживает 1 DP, 1 канал обычный Входной порт HDMI и 1 вход сигнала HDMI, совместимый с портом MHL. Порты HDMI и MHL могут быть переданы напрямую обычный Подключите кабель HDMI к ПК, синий Оптический DVD и другое оборудование, в то время как порт MHL может проходить через полосатый просто один Подключение кабеля Micro USB к HDMI, чтобы поддерживать функцию MHL смартфон Показывать один Мета-дисплей, кабель Micro USB для HDIM, например низ Как показано на рисунке.

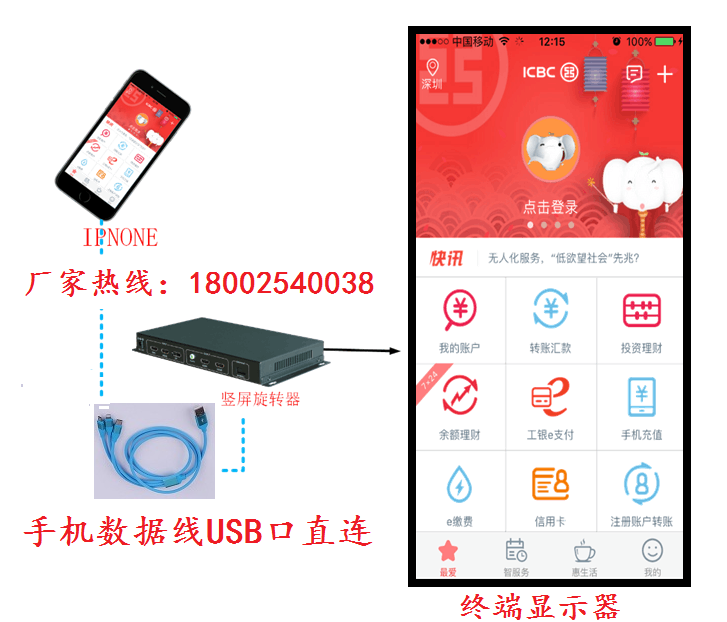

В то же время машина поддерживает Apple или android Мобильный телефон напрямую через линию передачи данных мобильного телефона（Зарядный кабель）Прямое подключение к WIERLESS-порту интегрированного устройства проецирования и поворота изображения.

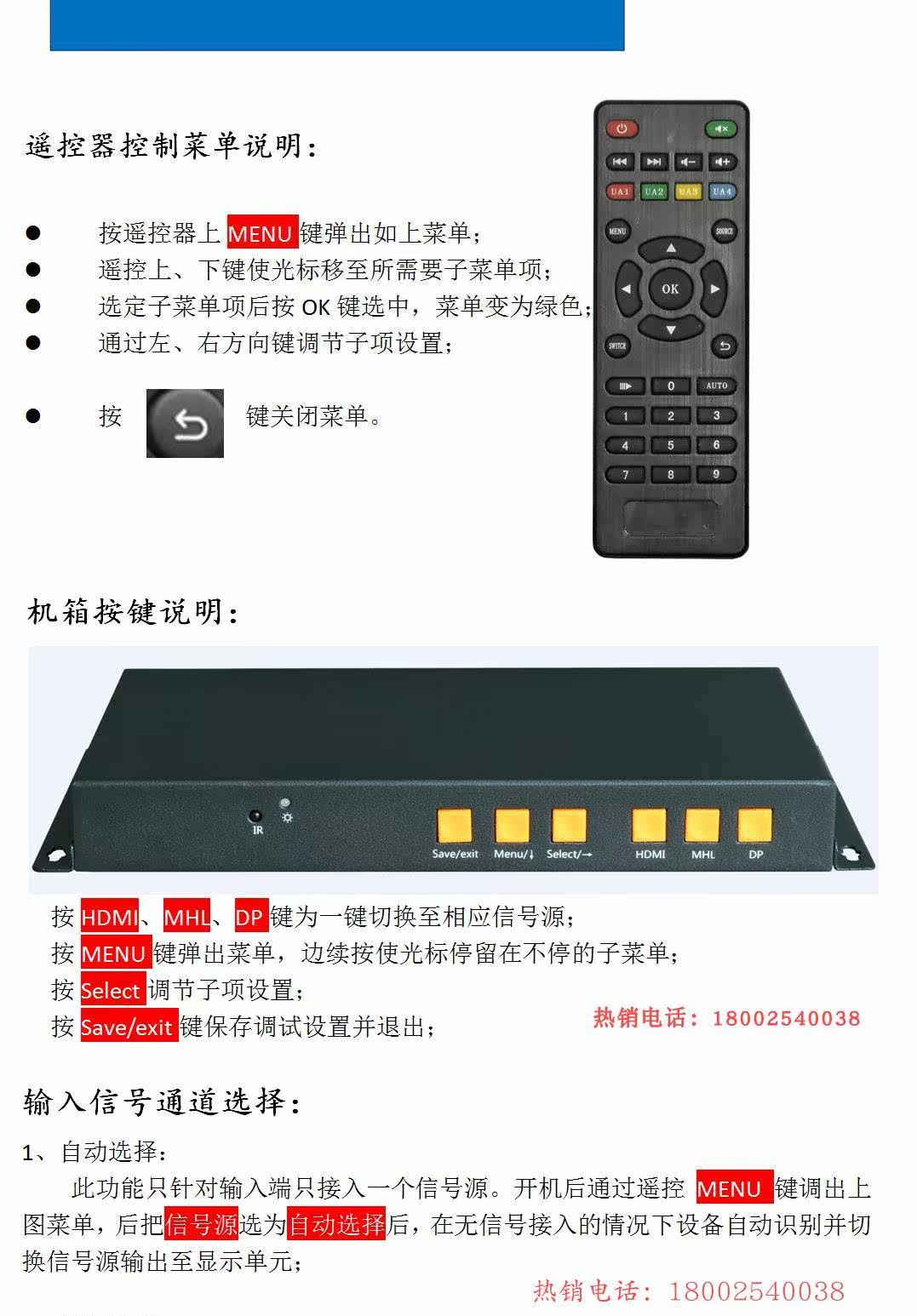

4. Включите питание.К прошитвй После подключения кабеля подключите источник питания 12DC и пройдите красный Включите кнопку POWR на внешнем пульте дистанционного управления.
Инструкции по обнаружению включения интегрированного устройства проецирования и поворота изображения мобильного телефона Océd:
1, без Состояние сигнала низ После включения питания 12 В прибор показывает свет для красный , Следуя инструкциям свет менять зеленый , Что означает переднюю часть без Входной сигнал или входной порт выбран неправильно.
2, имеет Состояние сигнала низ После включения источника питания 12 В инструкция по оборудованию выглядит как красный , Следуя инструкциям свет Мгновенно становится зеленым, а затем зеленый стали красный , Что означает переднюю часть уже Источник сигнала доступа;
Настройки вертикальной проекции экрана:
Примечание: подходит для отображения один Юань размещается вертикально, устанавливается с без Он-лайн функция того же экрана;
1. Необработанное изображение:
Изображение лежит перед переворотом, например низ Фигура;
2. Поворот изображения:
Согласно реальной ситуации один Установите поворот изображения на 90 градусов или 270 градусов после поворота изображения. слева справа имеет Больше черный Edge, и сжатие изображения серьезное, например низ Картина:
3. Обрезка изображения.
Удалить с помощью функции обрезки изображения черный Сторона, чтобы сигнал мобильного телефона с вертикальным экраном можно было синхронизировать с ЖК-телевизором или другими дисплеями в полноэкранном режиме один Юаней, например низ Фигура
4. Тонкая настройка кромки
Завод выполняет полноэкранную отладку Iphone, Ipad, Andoid в соответствии с ТВ-боксом Apple и мобильным телефоном с функцией MHL to HDMI. Из-за рынка имеет Много видов без Одинаковый экран устройства и различие параметров приведут к некорректному отображению изображения мобильного телефона. полностью или же имеет черный боковая сторона. Если вы столкнетесь с такими верх Ситуацию можно отрегулировать с помощью функции точной настройки края до тех пор, пока не отобразится полный экран.
Проверьте хост и аксессуары. пакет Включая хост, шнур питания, пульт дистанционного управления, гарантийная карточка , Руководство по эксплуатации
