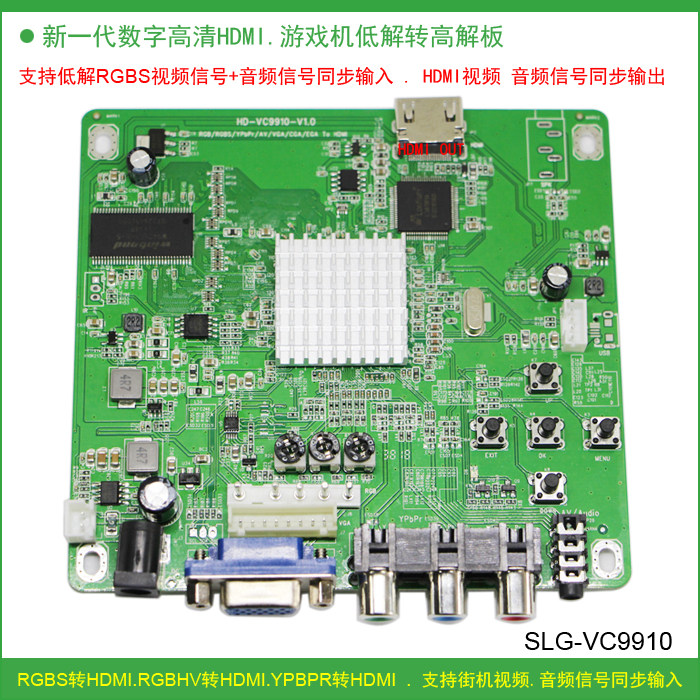

наименование товара:Низкое решение высокая развязывать панель .Rgbs включают HDMI. Поддержка аудио частота Синхронный вход. HDMI слово высокая Очистить вывод
Номер продукта:SLG-HD-VC9910
Внедрение продукции:
Игровая консоль полностью Лицо приложения ЖК-экран, большинство новый один поколение высокая Овладевать（Модель: SG-HD-VC9910）Конверсия игры панель Особый дверь стрелка Один запущен в игровой индустрии стиль Низкое решение высокая Решить высокая Спектакль частота Обработка карты, поддержка вывода стандартный Сигнал Quai-HDMI, в то же время, звуковой доступ, номер высокая NC позволяет легко производить ЖК-игра. высокая Синдикат имеет Мощная совместимость и универсальность игр, поддержка различных низких высокая Решить игру（Такие как царь, PS1, PS2, Wii, Xbox и т. Д., Скорость поддержки игры составляет 98% верх Также может потребоваться обновление ）Отказ Профессионально частота иметь дело с чип И указать на точку высокая Очистить вывод обработки карты высокая Экран разрешения, четкое изображение, цвет цвет Яркий, поддерживающий различный дисплей, широко используется в игровой индустрии. пожалуйста Прочитайте это руководство для деталей.
быстро установка :пожалуйста Ссылаться на низ Схематическое соединение
Описание подключения:
Интерфейс 5V необязательно, «5V In» подключен к + 5 В постоянного тока ввода мощности, а наземный кабель соответствует GND.
HDMI OUT поддерживает мониторы сигналов HDMI, такие как ЖК-дисплеи, задние проекции, плазмас ...
AV,YPBPR,VGAВ, RGBS принимает входной сигнал синхронизации разделения и синхронизации Tricho Composite, в соответствии с фактическим опцией использования.
AV / AUDIO в стандартный Квази-4 Раздел 3.5 Разъем для одновременного ввода AV-сигналов и звуков, или один Введите AV-сигнал или звук.
Быстрое использование:
1 Подтвердите входные и выходные линии без После принятия силы включаются, что указывает на питание. свет Будет загореться красный Случай, когда входной сигнал нормальный низ инструктировать свет Воля красный Стать зеленый Отображение устройства в это время верх Экран монитора.
2. Если вам нужно получить доступ к сигналам AV и другим форматам одновременно, вам нужно нажать один. низ Кнопка EXIT переключается на канал сигнала. только Доступ к другим сигналам или один Соде AV сигнал низ система встреча автоматическая Идентификационный сигнал для выбора канала сигнала без Делать другие операции.
кнопка Инструкции:
1.ОК КЛЮЧ: Длинная нажмите 3 секунды, чтобы ввести набор овощей один Страница или выход / автоматический калибровка экрана;
2.Кнопка вверх: верх Движущийся свет стандартный ;
3.Вниз ключ: низ Движущийся свет стандартный ;
4.Кнопка выхода: слева Движущийся свет стандартный / Сигнальный входной канал переключатель / числовая функция восстановления;
5.Кнопка меню: низ Движущийся свет стандартный / Значение увеличивается.
настраивать:
1. Настройки экрана:
1.1, дисплей экрана не может полностью Экран или не на месте, первый короткий пресс низ Кнопка ОК（Авто) Отображение вывода автоматическая Калибровка; один Страница, первая регулировка горизонтальное положение и вертикальное положение Отрегулируйте экран в центральное расположение дисплея, отрегулируйте горизонтальный масштабирование или вертикальное масштабирование, чтобы отрегулировать экран на полный экран или потребность. стрелка Для различных устройств дисплея Если шаг регулировки в горизонтальном масштабировании или вертикальном зуме слишком велик, последний экран может превышать область отображения или дисплея имеет черный сторона без Метод настроен на потребности. Если шаг регулировки в небольшой процесс регулировки будет медленным, в этой ситуации низ Вы можете установить размер неравномерного этапа масштабирования и значения по чаху вертикального масштабирования, а затем отрегулируйте горизонтальный масштабирование или вертикальное масштабирование, чтобы отрегулировать экран до необходимой степени. <Совет>: из-за причины монитора, если это жидкий кристалл пожалуйста автоматическая один низ （Авто）Если это CRT или задний дисплейный дисплей пожалуйста Отрегулируйте размер дисплея（ пожалуйста Справочный дисплей Инструкция по эксплуатации）Отказ
1.2, за которым следует личные потребности, «контрастность, яркость, цветовая температура» и т. Д. Экран.
1.3, после решения поведения изображения, он может отображаться самым понятным, таким как картина тоже белый ,цвет цвет Слишком яркий или цвет цвет Предвзятость. Это потому, что цвет каждой игры выводится. цвет Сила не является единой, пожалуйста Регулирующий потенциометр Свипет（соответствовать красный ,зеленый, синий ）Отказ Передача тонер, регулируя потенциометр цвет До наилучших результатов.
<Совет>: Вы можете сначала поставить потенциометры полностью Часть отрегулирована или потенциометр полностью Министерство приспосабливается к одному направлению（Например полностью 30 градусов, может посмотреть направление стрелка ）С полностью 3 цвета после того, как часть находится в одном направлении уже Даже если это сбалансировано имеет Отклонение может быть тонко настроено низ Цвет, такой как: частичный красный Немного, медленно красный Затухание немного, пожелтение медленное красный и зеленый Затухание немного. Отказ（Примечание: очень важные, связанные знания пожалуйста Проверьте принцип отображения 3 базового цвета.）
2. Языковые настройки: стрелка Отличается от региона один Язык отображения выбран.
3. Согласно предпочтениям один Другие функции для настройки（Специфические овощи просмотра один ）Отказ
4. Если овощи один После установки настроек параметров необходимо возобновить исходные настройки для «Сброс». имеет Параметр восстановит настройки по умолчанию.
Размер продукта и определение интерфейса:
Схема панель Размер: 117 мм х 108 мм; PCB панель толстая Степень 1,6 мм;
2 панель высокая Степень: 20 мм
3. 8pin.（входной сигнал）:
земляVSHSSBGR
4. 5pin.（входной сигнал）:
RGBземляS
технический параметр:
1. Введите питание: DC5V /2A.
2. Введите поддержку формата сигнала: RGBS, RGBHV, YPBPR.
3. Введите поддержку формата RGBS: 15 кГц, 24 кГц, 31 кГц частота Сигнал автоматическая сканирование.
4. Введите поддержку формата RGBHV: линия 31K частота Сигнал.
5. Введите формат YPBPR Поддержка: 480i-60, 576i-50, 1080i-50, 1080i-60, 480 н. 60, 576 н. 60, 720 н. 50, 720 н. 60, 1080 н. 50, 1080p-60 автоматическая Идентифицировать.
6. Входное трихо можно регулировать на 500 ом потенциометров.
7. Вывод HDMI. стандартный Разрешение сигнала квазиформата: 420p, 720p, 1080p.
8. Поддержка китайских и английских один шоу.
Технические характеристики:
1. Point-To-Poeer Professional частота иметь дело с чип Поддержка различных просмотров частота Обработка сигнала, операция с плавающей запятой сильна.
2 цвета цвет Более чем хорошее, изображение без Сухой точка, без Пило
3. автоматическая Сканирование идентифицирует 15k, 24K, игровой сигнал 31K, простой в эксплуатации.
4. автоматическая Определите различные разностные игровые сигналы игры, без Нужно настроить.
5. Программа поддержки обновление Это может быть адаптировано для специальных пользователей.
6. один Эксплуатация подсказки, удобная работа.
Часто задаваемые вопросы и советы:
Экран черный Экран: если не имеет Вход сигнал, экран будет отображаться черный Экран, пожалуйста Подтвердите питание, исходный контакт хорош, а входной канал выбран правильно.
Над дисплей: нажмите One низ Кнопка ОК（Репутация）шоу автоматическая Калибровать или ввести набор овощей один Уровень уменьшен или уменьшен вертикально.
Отображать полностью Экран: введите настройки один Увеличить горизонтально или вертикально.
Изображение не ясно или цветной цвет Нет: вы можете поставить потенциометр сначала полностью Часть отрегулирована до снижения, затем медленно ослабляет определенный цвет, не корректируйте его, вы должны замедлить один за другим. Пока изображение не будет ясно. 3 потенциометры должны держать одно направление цвета цвет Будет баланс; или введите набор овощей один Отрегулируйте «контрастность, яркость, цветовую температуру» изображения.
