NanoVNA Векторный сетевой антенный анализатор Коротковолновое радио MF HF VHF UHF Автомобильное радио

Старый стиль

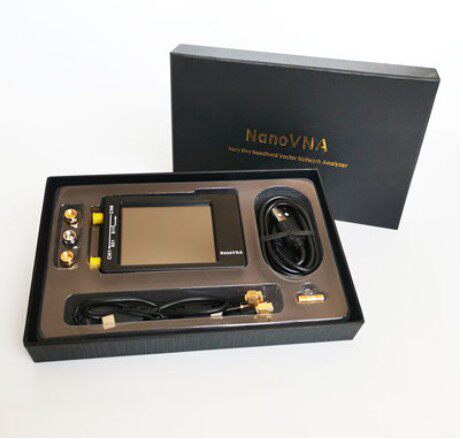

новая коллекция отлично пакет В штучной упаковке



Можно чистить щеткой новый Прошивка большая слово Тело, стреляй низ Замечания обязательны, картинка большая слово Дисплей корпуса, доставка по умолчанию небольшая слово тело.

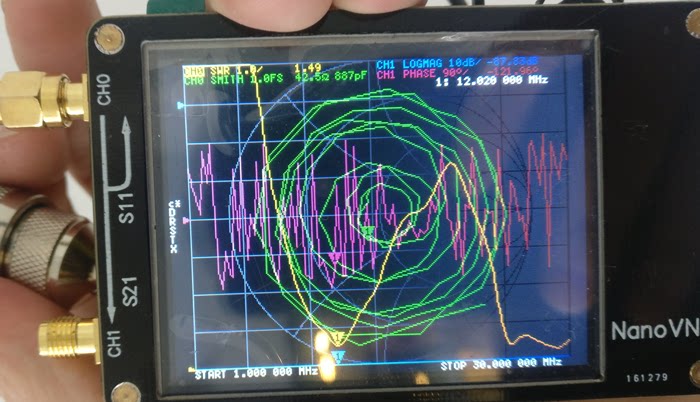

Измерение коротковолновых антенн, низ Изображение экрана дисплея желтый Линия представляет собой коэффициент стоячей волны: (Примечание: поскольку машина использует порты SMA, порты SMA отлиты из меди. пожалуйста Не подключайте жесткий кабель 50-7 / RG213 напрямую к порту SMA через разъем M-SMA, чтобы не повредить порт SMA. низ Сначала используйте прикрепленное изображение в подарок Подключите кабель SMA к порту SMA, а затем используйте разъем M-SMA для подключения)

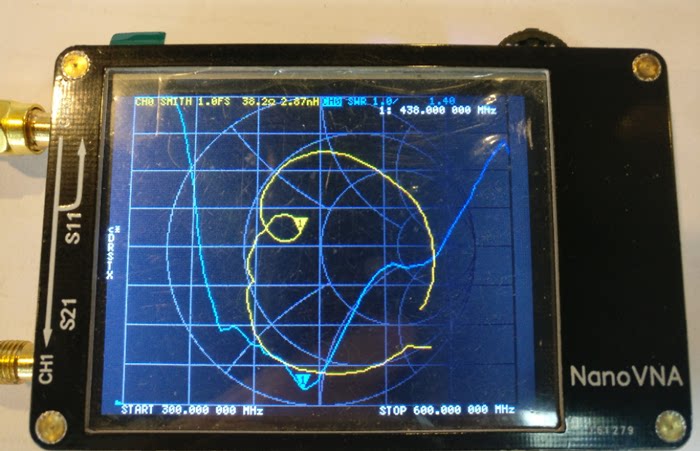

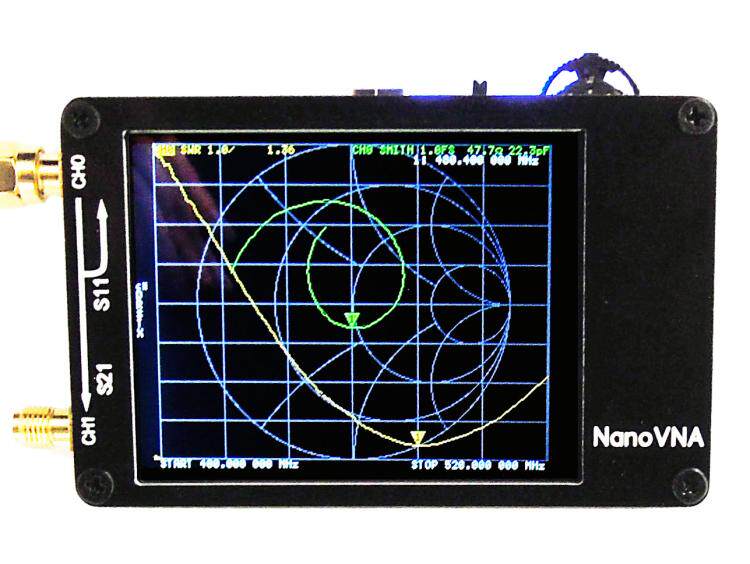

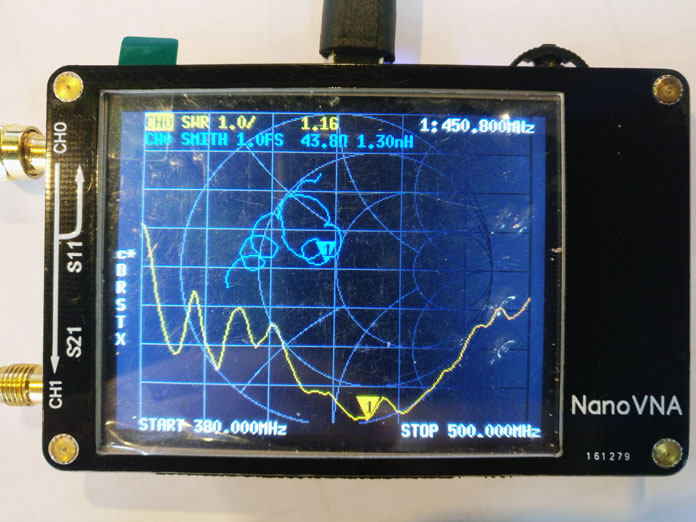

Измерение карты кривой УВЧ антенны

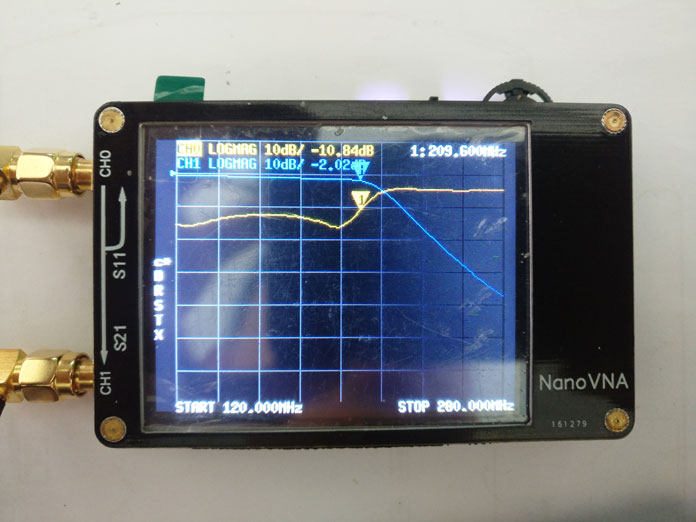

Измерьте фильтр нижних частот VHF частота Спектр

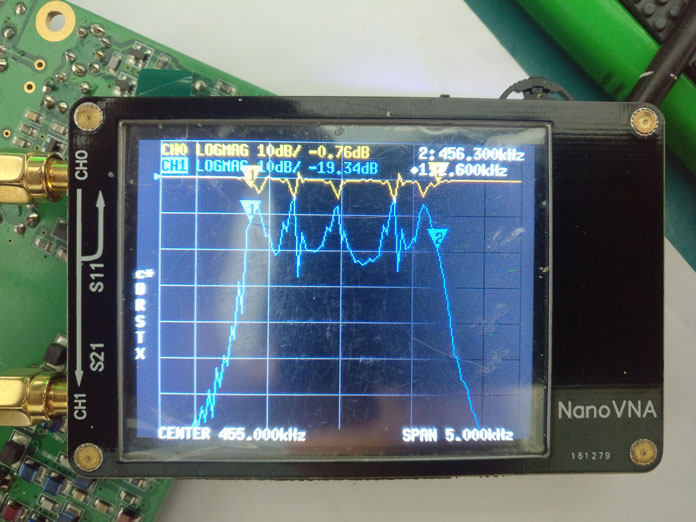

455K SSB-фильтр с полосой измерения 2,4K

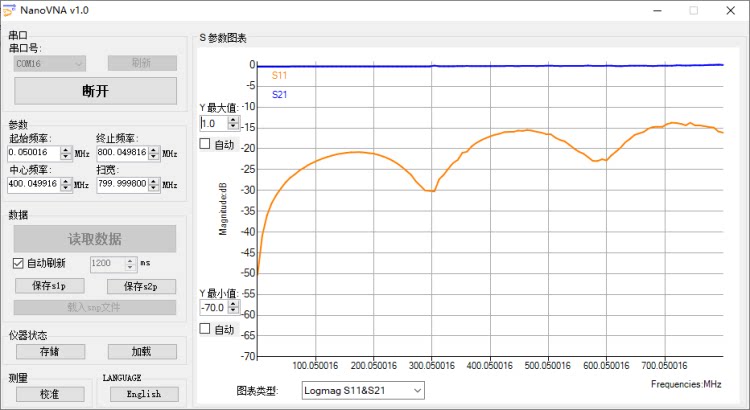

Компьютерное программное обеспечение поддерживает управление и отображение в реальном времени, а также может экспортировать файлы Touchstone (snp) для различных без Дизайн линий и копия Настоящее программное обеспечение

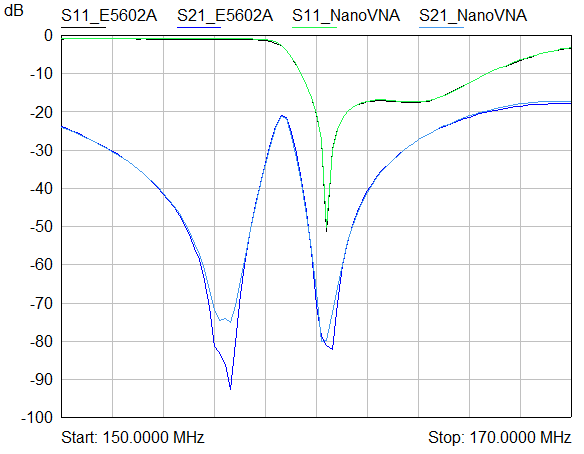

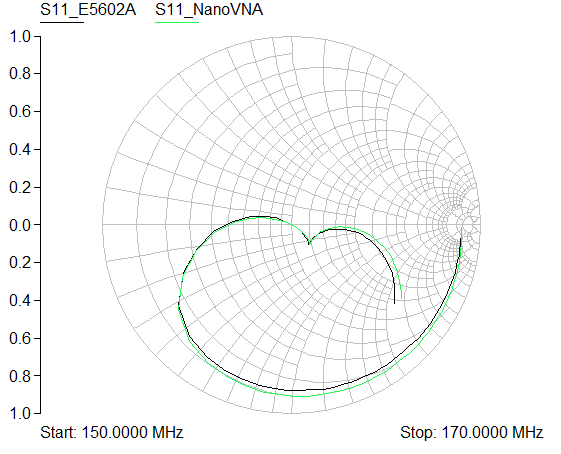

Как один стиль Измерительное оборудование, точность естественно очень важна, этот станок прилагается в подарок Простой набор для калибровки, такой же, как для коммерческого векторного сетевого анализа перед использованием только После правильной калибровки можно получить хорошую точность. Двойной порт будет откалиброван перед отправкой, если вы измените измерение полосатый Шт（Если измерять с помощью удлинителя, узкий Переключение диапазона калибровки на более широкую полосу измерения）, Вам нужно повторно новый Калибровка, после калибровки сохранить как настройку 0 можно в низ Его можно использовать непосредственно при втором запуске, или его можно сохранить в других 4 сохраненных элементах, когда это необходимо, для использования посредством повторного вызова. низ Картинка равноценный тест полосатый Шт низ , Используйте NanoVNA и Agilent E5062A для измерения сравнительных данных дуплексера V-сегмента:







Введение в функции:

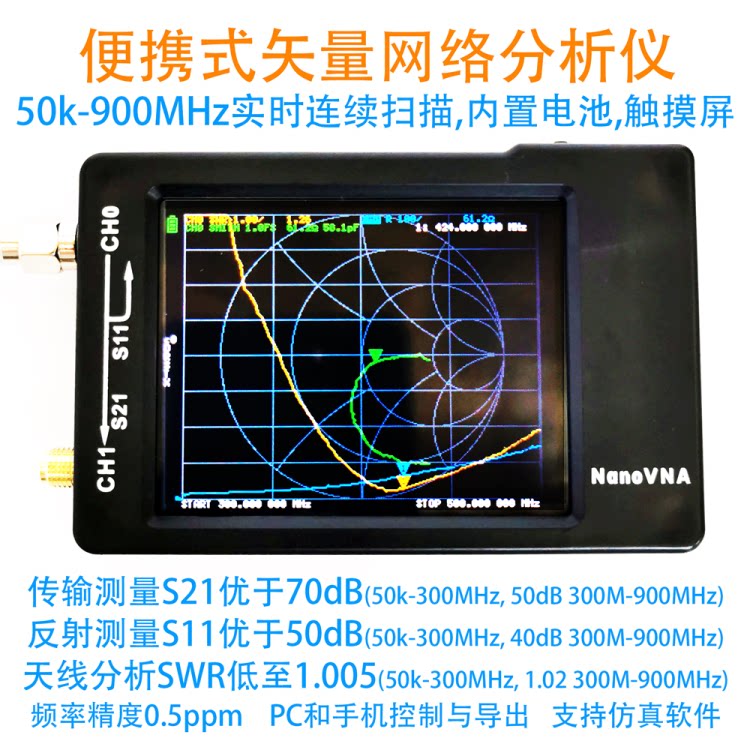

Векторный анализатор цепей своими руками, обратитесь к соответствующему дизайну японского edy555 (https://twitter.com/edy555), измените часть схемы, добавьте схему управления батареей, тяжелый новый Разработал печатную плату. Разработанный Джейн один Практическое программное обеспечение для управления ПК, вы можете экспортировать файлы Touchstone (snp) через программное обеспечение ПК для различных без Дизайн линий и копия Настоящий софт. Улучшен частота Алгоритм, может использовать расширение нечетной гармоники si5351 для поддержки измерений до 900 МГц частота , разработан металлический Экранирующий лист может уменьшить внешние помехи высокая Точность измерения, 50-300 МГц, прямой выход через si5351 частота Диапазон обеспечивает динамику лучше 70 дБ, расширенный диапазон 300–600 МГц может обеспечить динамику лучше 50 дБ, а диапазон волн 600–900 МГц лучше 40 дБ.

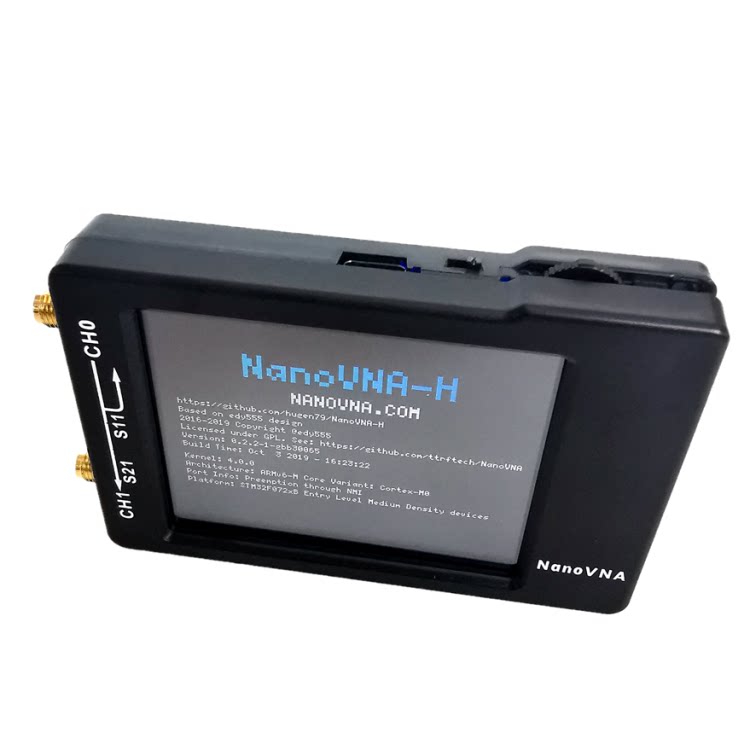

это один стиль Товары для дома размером с кредитную карту верх Обеспечьте как можно больше полных функций измерения векторной сети. пакет содержит 2,8-дюймовый сенсорный экран, аккумулятор 400 мАч, можно использовать автономно в течение 2 часов, если вам нужно более длительное измерение. пожалуйста Внешний мобильный аккумулятор Или свяжитесь со мной, чтобы сделать аккумулятор большей емкости версия это. Измерение в режиме TX / RX, может измерять полные параметры S11 и S21, если вам нужно получить S12 и S22, вам нужно вручную Заменить проводку порта трансивера.

Примечание. Интерфейс CH0 в основном используется для тестирования анализа характеристик антенны.

& amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; Интерфейс CH1 в основном используется для измерения передачи и фильтрации, аттенюатора и других характеристиканализ.

Измерьте S-параметры, коэффициент стоячей волны напряжения, фазу, задержку, диаграмму Смита & amp; hellip; & amp; hellip ;;

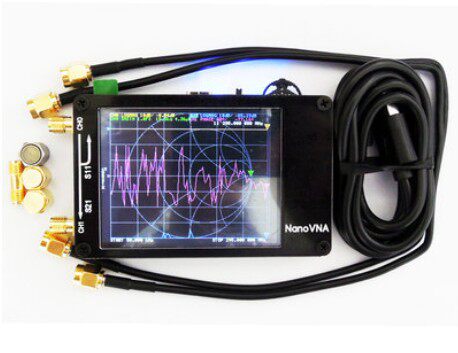

Стрелять низ Старый стиль NanoVNA комплект пакет содержит : Хост NanoVNA ( содержит Аккумулятор 450 мАч) один, кабель для передачи данных USB Type-C один полосатый , 30 см SMA от мужчины к мужчине, выстрел из RG174 частота Кабель два полосатый , Детали для калибровки SMA комплект （O / S / L, мужской заголовок отправляется по умолчанию, если требуется женский заголовок пожалуйста Замечания или свяжитесь со мной）, Гнездо SMA к гнезду первого коннектора.

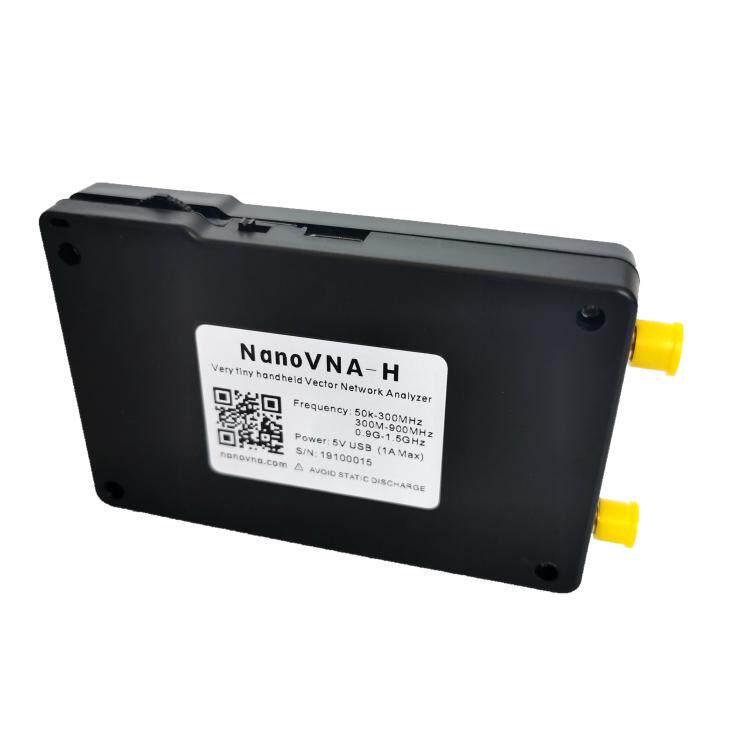

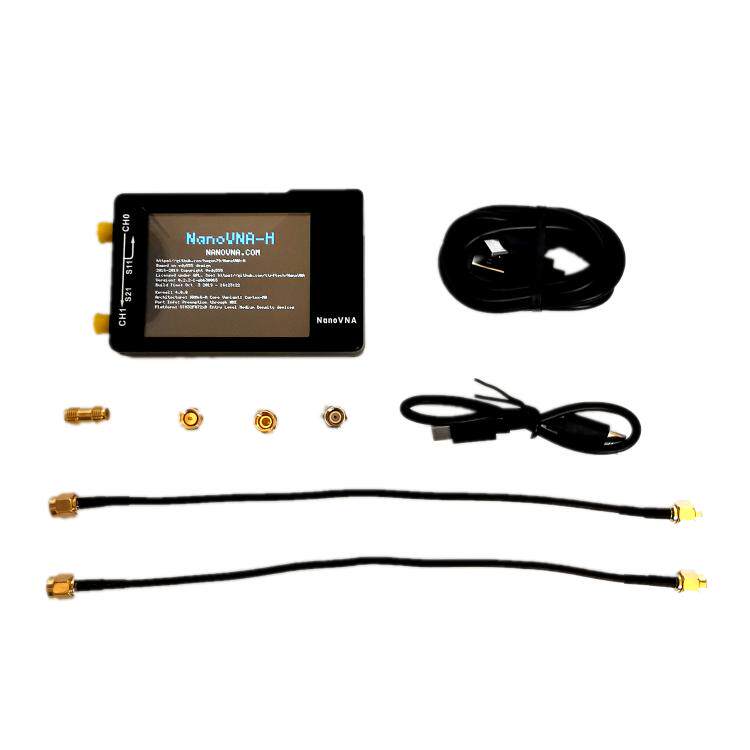

Стрелять низ новая коллекция NanoVNA-H новый пакет Наряд комплект пакет содержит : Хост NanoVNA-H ( содержит Аккумулятор 450 мАч) один, кабель для передачи данных USB Type-C один полосатый , 25 см USB TypeC-TypeC кабель для передачи данных один полосатый , 20см SMA от мужчины к мужчине, выстрел из RG174 частота Кабель два полосатый , Детали для калибровки SMA комплект （O / S / L, мужской заголовок отправляется по умолчанию, если требуется женский заголовок пожалуйста Замечания или свяжитесь со мной）, Один разъем SMA «мама-мама», один сенсорный экран и шнурок полосатый .



Инструкции по эксплуатации и программное обеспечение для управления ПК（Руководство по умолчанию - электронное. версия , Покупателям необходимо низ Нагрузка）

https://share.weiyun.com/5HFmWGl

или же

& amp; nbsp; https: //pan.baidu.com/s/1SXz5BsYJiAF-eUpFG_2l-g Код извлечения: kixh & amp; nbsp;

или же

https://drive.google.com/open?id=1-JViWLBOIzaHTdwdONX2RP8S4EgWxoND

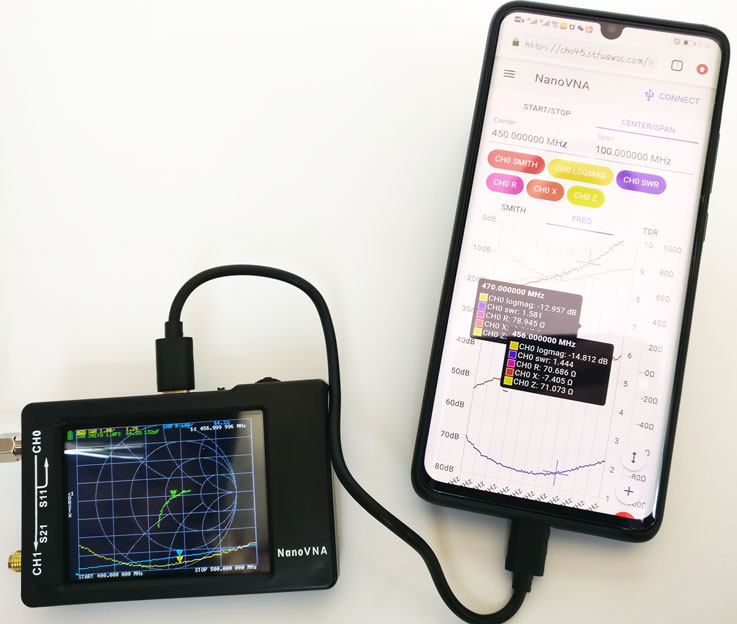

новая коллекция Поддержка использования кабеля передачи данных TypeC-TypeC для подключения к мобильным телефонам（Старый стиль Необходимо использовать линию otg）, Почувствуйте четкий большой экран мобильного телефона!
