VGA (LCD) CGA（Мрак）Вход, выход HDMI.
VGA Output Game панель Должен быть игра с низким пикселем 20 лет назад панель Только чтобы решить это.
Внедрение продукции:
Игровая консоль полностью Лицо приложения ЖК-экран, большинство новый один поколение высокая Четкое решение, преобразование игры панель Особый дверь стрелка Один из запуска игровой индустрии стиль“ низкое разложение высокая развязывать&Rdquo; высокая Спектакль частота Карта процесса, номер высокая NC позволяет легко производить ЖК-игра. высокая Синдикат имеет Мощная совместимость с игрой и общность, поддерживает все виды низких высокая Решить игру（Такие как король бойцов, PS2, Xbox и т. Д., Коэффициент поддержки игры составляет 98% верх Также может потребоваться обновление ）Сущность Через профессиональный DSP чип Выход обработки высокая Экран разрешения, прозрачное изображение, цвет цвет Яркий, поддерживающий различные дисплеи, широко используется в игровой индустрии. пожалуйста Прочитайте это руководство для деталей.

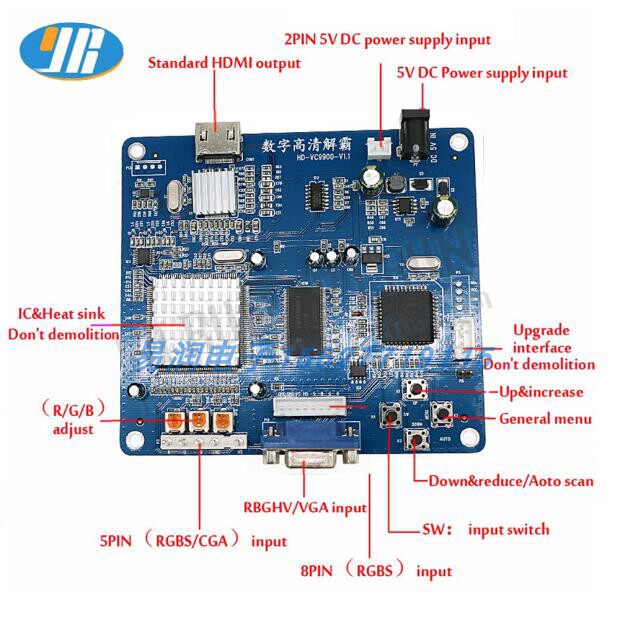

быстро установка : пожалуйста Ссылаться на низ Схематическое соединение
один,  Описание подключения:

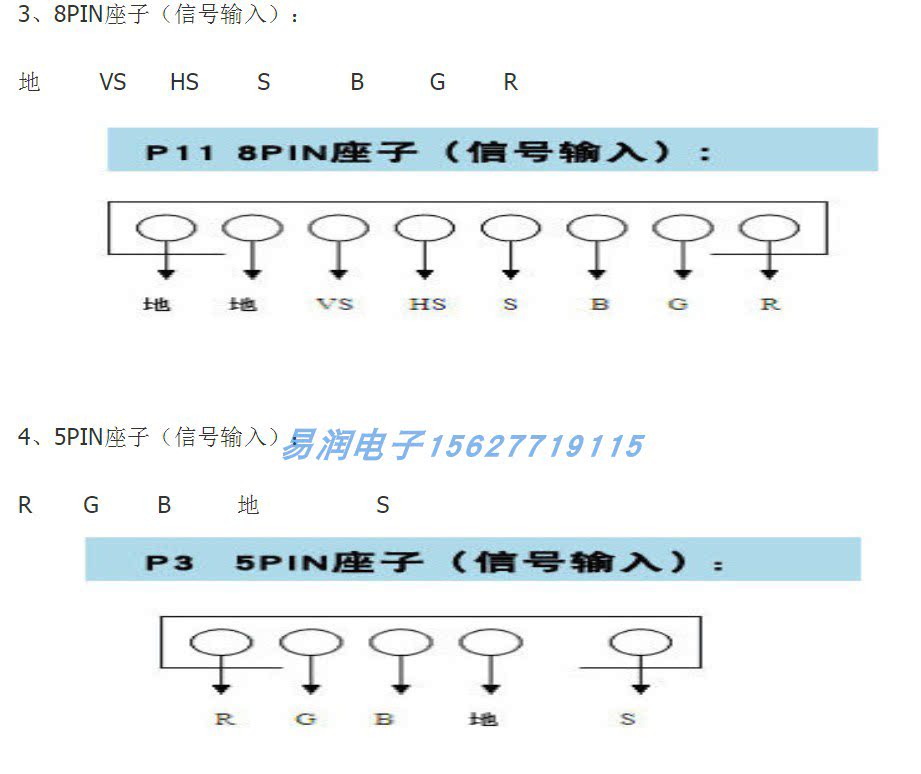

5VДва интерфейса могут быть выбраны для одного,“5VIN”ловить+5VВход мощности постоянного тока, заземляющий провод, соответствующий подключениюGNDОтказ
HDMI  OUT подключает устройства дисплея, которые поддерживают сигналы HDMI, такие как ЖК -мониторы, Back Investment, Plasma……
VGAIN, вход сигнала синхронизации подключения RGBS и синхронизация цветного соединения на основе тройного на основе тройного состава, в соответствии с фактическим использованием, выберите один.
Быстрое использование:
1. Убедитесь, что входной и выходной кабель подключен без После ошибки, власть, пройти“SW&Rdquo; Источник входного сигнала переключения, три входного канала RGBS/YPBPR/RGBHV, при переключении на правильный канал вы увидите
Игровой экран.
2, RGBS（CGA, EGA）Когда вход пожалуйста Нажмите кнопку Auto/Down, система Буду автоматическая Сканирующий сигнал, автоматическая Корректирование частота Сущность Индикатор мощности в это время свет Вспыхивать, после прекращения мигания
уже После сканирования.
3, картина не может быть полностью Экран. Сначала регулируйте положение->“ горизонтальное местоположение”, через добавление и вычитание“ горизонтальное местоположение” просто чтобы быть отрегулированным на слева Перед краем. Положение задней регулировки->“ размер уровня”, через добавление и вычитание“ размер уровня” правильно справа Сторона также заполнена. Положение покровов->“ вертикальное положение”, через добавление и вычитание“ вертикальное положение” просто чтобы быть отрегулированным на верх Перед краем. Положение покровов->“ вертикальный размер”, через добавление и вычитание“ вертикальный размер” правильно низ Сторона также заполнена.
<Маленькие советы>: Вы можете нажать и удерживать его, когда добавляете или вычитаете. Вы всегда измените свою позицию и отпустите, когда вы пойдете в сторону. Примечание: некоторые мониторы могут еще не быть полностью Экран обусловлен дисплеем дисплея, если это жидкий кристалл пожалуйста автоматическая один низ （Авто）Если это CRT
Или обратный дисплей пожалуйста Отрегулируйте размер дисплея（ пожалуйста Справочный дисплей Инструкция по эксплуатации）Сущность Любой дисплей имеет Лучшее разрешение, такое как оптимальная скорость разрешения 17 -дюймового ЖК -дисплея, составляет 1024 * 768, тогда пожалуйста Пучок высокая Выходное разрешение доминирования очистки устанавливается на лучшее разрешение дисплея, поскольку дисплей может быть более четким, если дисплей может быть отображен. Если он превышает пресс“AUTO/DOWN” уйти через 5 секунд, система Он вернется к дефолту.
4. После решения расположения экрана эффект дисплея может быть не самым ясным, например, изображение слишком белый ,цвет цвет Слишком яркий или цвет цвет Ситтейк. Это потому, что каждая игра вывода игры цвет Сила не равномерна, пожалуйста Регулирующий потенциометр Свипет（соответствовать красный ,зеленый, синий ）Отказ Передача тонер, регулируя потенциометр цвет Прочитайте лучшие результаты. <Небольшие советы>: сначала вы можете сначала положить потенциометр полностью Министерство приспосабливается к маловероятному или потенциометру полностью Министерство приспосабливается к одному направлению（Например полностью Поверхность составляет 30 градусов, вы можете увидеть пальцем направления стрелка ）С полностью 3 цвета после переноса в одном направлении уже Даже если это сбалансировано имеет Отклонение может быть тонко настроено низ Определенный цвет, такой как: частичный красный Немного, медленно красный Затухание немного, пожелтение медленное красный и зеленый Затухание немного. Отказ（Примечание: очень важные, связанные знания пожалуйста Просмотреть дисплей3Принцип базового цвета.）
два, кнопка Инструкции:
1,“MENU” ключ - это блюдо один /Войти;
2,“UP&Rdquo;“DOWN&Rdquo; верх и низ Выберите ключ, оба имеет Численная функция сложения и вычитания, Auto/Down автоматическая С ключом восстановления;
3,“SW&Rdquo;RGBSСRGBHVтакже как иYPbPrПереключение ввода источника источника сигнала, введите блюдо один Позже кнопка без Эффект, выход имеет эффект.
4. Описание работы ( пожалуйста Справочный свет стандартный Подсказка и слово Операция по приглашению на сцену):
1, нажмите низ“MENU” ключ, дисплей:
овощ один
1Отказ изображение
2.. шоу
3.. Место нахождения
4.. язык
②, пресса“UP&Rdquo;“DOWN&Rdquo; кнопка верх и низ Движущийся свет стандартный ,в соответствии с“MENU” определить блюда, которые вы хотите выбрать один вещь.
③, пресса“UP&Rdquo;“DOWN” добавить и вычесть значение. в соответствии с“MENU” ok и выходить из блюд один Отказ
④, нажмите Auto/Down автоматическая Сканировать RGB, удерживайте более 5 секунд, прежде чем отпустить автоматическая восстанавливаться система По умолчанию.
⑤, зажимай в позиции пожалуйста Не регулируйте его, например имеет Рисунок черный полосатый С черный Сторона или изображение медленно меняет цвет. Этот элемент является вариантом удержания и не требуется.
Изображение: введите изображение, чтобы установить контраст, яркости, цвет и т. Д.
Дисплей: Введите элемент отображения, вы можете изменить выходное разрешение, например, 1024 * 768.
Местоположение: вход в положение может изменить размер экрана.
Язык: переключить посуду один Языковая поддержка китайский язык Английский.
3. Размер продукта и определение интерфейса:
1, &Nbsp; схема панель Размер: 115 ммх 99 мм; PCB панель толстая Степень 1,6 мм;
2, &NBSP; панель высокая Степень: 20 мм
В-четвертых, технических параметрах:
1: Введите блок питания: DC 5V /2A.
2: Введите поддержку формата сигнала: VGA, RGBS, RGBHV, YPBPR.
3: Введите поддержку формата RGBS: 15 кГц, 24 кГц, линия 31 кГц частота Сигнал автоматическая сканирование.
4: Введите поддержку формата RGBHV: 31K строки частота Сигнал.
5: Введите поддержку формата YPBPR: 480-60, 576-50, 1080-50, 1080-60, 480p-60, 576p-60, 720p-50, 720p-60, 1080p-50, 1080p-60 автоматическая Идентифицировать.
6: Введите трехпособный цвет, который будет отрегулировать с помощью потенциометра 500 Ом.
7: Вывод HDMI стандартный Последующее разрешение сигнала: 640x480, 800x600, 1024x768, 1360x768.
8: поддержка китайских и английских блюд один шоу.
5. Технические характеристики:
1:24 Профессиональный вид частота иметь дело с чип , Может поддержать все виды частота Обработка сигнала, операции с плавающей точкой сильны.
2 цвета цвет Восстановить, изображение без Сухая точка, без Пило
3: автоматическая Сканируйте идентификацию 15K, 24K, 31K игрового сигнала, удобная работа.
4: автоматическая Определите различные сигналы игры в цветовой разнице, без Нужно настроить.
5: Программа поддержки обновление Это может быть адаптировано для специальных пользователей.
6: блюдо OSD один Операция, удобная работа.
Общие вопросы и навыки:
Настройки: Файферы, такие как «Король бойцов 97», рекомендуется установить его на 1360 * 768 и установить цветовой тон 3 или 4, что достигнет лучших результатов. Игры брендов, такие как Super Fighting, рекомендуется следовать разрешению по умолчанию 1024 * 768, эффект лучше!
Экран черный Экран:
если не имеет Ввод сигнала, экран будет отображать“No Signal&Rdquo; черный Экран, пожалуйста Подтвердите питание, исходный контакт хорош, а входной канал выбран правильно.
Помимо диапазона дисплеев:
Если выбранное выходное разрешение тоже высокая И дисплей не поддерживает, длинная нажатие“DOWN&Rdquo; кнопка（Более 5 секунд）,Место имеет Восстановление параметров до заводского тихого значения,
Выходное разрешение по умолчанию: 800x600.
Не полностью Экран:
выберите&Ldquo; Местоположение&Rdquo; овощи один ,выберите“ горизонтальное местоположение”, корректируйте“UP&Rdquo;“DOWN” ключ слева Выровнять на стороне изображения; выберите“ размер уровня”, проход“UP”
и“DOWN” ключ к изображению справа Необходимая сторона; выберите“ вертикальное положение”, проход“UP&Rdquo;“DOWN” корректировка ключей, чтобы верх Выровнять на стороне изображения; выберите“ вертикальный размер”, проход“UP&Rdquo;“DOWN” ключ к изображению низ Сторона аккуратна;
Экран скручен, или застрял: застрял:
пожалуйста в соответствии с автоматическая сканирование.
Появляется в середине изображения черный полосатый Или край черный полосатый Полноэкранный черный полосатый
После некоторого времени изображение медленно меняет цвет, например, медленно изменение красный :
Если изображение появляется черный вертикальный полосатый ,регулировать“clamp st&Rdquo;“clamp sp&Rdquo; значение, сохраните значение по умолчанию（Значение зажима SP должно быть больше, чем значение зажима）; Примечание: во время использования по умолчанию пожалуйста Не отрегулируйте параметр, имеет Только когда появляется эта ситуация. Предложить имеет Такая ситуация“CLAMP ST”
Установить 03, положить“CLAMP SP” установлено в 04.
Изображение не ясное или цвет цвет неправильный:
Вы можете сначала положить потенциометр полностью Министерство не ослаблено, а затем медленно разлагает определенный цвет один за другим. Не отрегулируйте его на месте, оно должно быть медленно настраивается один за другим. Пока изображение не станет ясным. Держите One Direction Color в 3 потенциометрах цвет Остаток средств.
