Yingfei n3558TA / RA-2A2D-IP один Волоконное мультимодовое излучение / закрытие трех слотов

Бренд: Йинфеи Инфинова
Модель: N3558T/RA-2A2D-IP

N3558 MultiMode и N3758 один Модуль Optical EDM до волокна верх Передача восемь дорог частота Пояс частота Или четырехканальный звук частота Плюс четырехсторонние данные и весь путь к сигналу Ethernet. Видеть частота использовать полностью количество слово без Технология сжатия, звук частота Входной импеданс 600.&Омега; Баланс / небаланс, 10к&Омега; небалансовый, 47к&Омега; небалансированные необязательные, данные, совместимые с RS232, RS422, две линии RS485, четыреминальные RS485, MAN CODE / BIPHASE, переключатель Сигнал. Формат данных прошел внутренний Набирать номер переключатель Любая необязательно, сопротивление терминала является необязательным.

Эта серия оптических трансиверов может выбрать функцию управления сетью. только Необходимо добавить карту управления сетью для мониторинга рабочего состояния оптического терминала.

• С блоком питания зависят частота ,звук частота , Данные, Ethernet, индикация состояния оптического пути

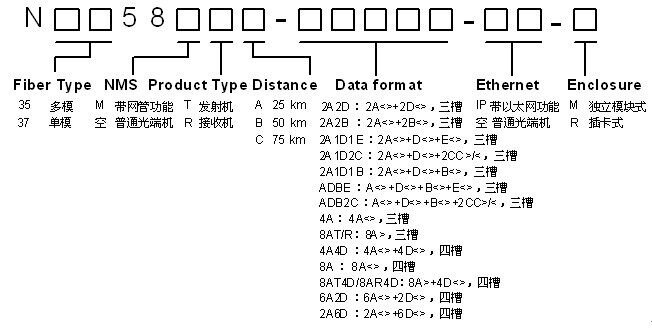

  Например: модель описывать N3558TA-2A2D Передатчик, мультимодовый, 8 В>+2A<>+2D<>, Три слота N3558RA-2A2D Приемник, мультимодовый, 8V>+2A<>+2D<>, Три слота N3558TA-ADBE Передатчик, мультимодовый, 8 В>+A<>+D<>+B<>+E<>, Три слота N3558RA-ADBE Приемник, мультимодовый, 8V>+A<>+D<>+B<>+E<>, Три слота N3558TA-4A Передатчик, мультимодовый, 8 В>+4A<>, Три слота N3558RA-4A Приемник, мультимодовый, 8V>+4A<>, Три слота N3558TA-8AT Передатчик, мультимодовый, 8 В>+8A>, Три слота N3558RA-8AR Приемник, мультимодовый, 8V>+8A>, Три слота N3558TA-4A4D Передатчик, мультимодовый, 8 В>+4A<>+4D<>, Четыре слота N3558RA-4A4D Приемник, мультимодовый, 8V>+4A<>+4D<>, Четыре слота N3558TA-8A Передатчик, мультимодовый, 8 В>+8A<>, Четыре слота N3558RA-8A Приемник, мультимодовый, 8V>+8A<>, Четыре слота N3758TA-2A2D передатчик, один Режим, 8 В.>+2A<>+2D<>, Три слота N3758RA-2A2D Получатель, один Режим, 8 В.>+2A<>+2D<>, Три слота N3758TA-ADBE передатчик, один Режим, 8 В.>+A<>+D<>+B<>+E<>, Три слота N3758RA-ADBE Получатель, один Режим, 8 В.>+A<>+D<>+B<>+E<>, Три слота N3758TA-4A передатчик, один Режим, 8 В.>+4A<>, Три слота N3758RA-4A Получатель, один Режим, 8 В.>+4A<>, Три слота N3758TA-8AT передатчик, один Режим, 8 В.>+8A>, Три слота N3758RA-8AR Получатель, один Режим, 8 В.>+8A>, Три слота N3758TA-4A4D передатчик, один Режим, 8 В.>+4A<>+4D<>, Четыре слота N3758RA-4A4D Получатель, один Режим, 8 В.>+4A<>+4D<>, Четыре слота N3758TA-8A передатчик, один Режим, 8 В.>+8A<>, Четыре слота N3758RA-8A Получатель, один Режим, 8 В.>+8A<>, Четыре слота Уведомление: 1. А представляет собой двустороннюю перемычку частота B представляет собой двунаправленную RS232; D представляет собой необязательные двунаправленные данные; e представляет два направления переключатель Сигнал; C. один В направлении（Вперед обратный） переключатель Сигнал. 2. Плюс -IP укажите функцию Ethernet после модели. один Режим Ethernet Оптический терминал Расстояние передачи может выбрать модели T / R в 15 км, например: N3758T / R-2A2D-IP. 3. Многомодная модель только имеет TA и RA, расстояние передачи составляет 2 км. Видеть частота Ссылаться на стандартный Физический интерфейс BNC разъем Видеть частота Количество каналов 8 кодирование 8/10. Видеть частота Входное сопротивление 75&Omega; Видеть частота Напряжение ввода / вывода 1.0Vp-p пропускная способность 5Hz~7.5MHz Дифференциальное усиление (10-90% APL) <1%( классический Ценность) Дифференциальная фаза (10-90% APL) <1&deg; ( классический Ценность) Соотношение шума сигнала 70 дБ (значение веса) звук частота Ссылаться на стандартный Физический интерфейс Промышленный плагин звук частота Входное сопротивление 600&Омега; Баланс / небаланс, 10к&Омега; или 47к&Омега; небаланс звук частота Уровень ввода / вывода -6~+6dBm частота отклик 10Hz~20kHz Соотношение шума сигнала 75 дБ (значение веса) Палец данных стандартный Физический интерфейс Промышленный плагин Скорость бода 0~115.2 kbps частота битовых ошибок <10-9 Ethernetданные Физический интерфейс Магнитный экран RJ45 терминал Количество каналов 1 путь Рабочий режим 10 м / 100 м, адаптивный переключатель Сигнал Физический интерфейс Промышленный плагин Время отклика 50ms Контакт тока 0.5A/24VDC рабочая обстановка Рабочая Температура -40&deg;C~+74&deg;C Температура хранения -40&deg;C~+85&deg;C Работающая влажность 0 ~ 95%, без Конденсат власть 7.6W Механический палец стандартный Вес (три слота независимые) 1.34kg Вес (3 типа карты слота) 0.73kg Вес (не зависит от четырех слотов) 1.72kg Вес (четыре слота карты) 0.94kg Размер (три слота независимы) высокая 158mm&Раз; ширина 65 мм&times; темно 200mm Размер (3 типа карты слота) высокая 129mm&Раз; ширина 61 мм&times; темно 171mm Размер (не зависит от четырех слотов) высокая 158mm&Раз; ширина 85 мм&times; темно 200mm Размер (четыре типа слота) высокая 129mm&Раз; ширина 81 мм&times; темно 171mm надежность в среднем без Устранение неполадок (MTBF) 100 000 часов верх Индикация состояния Светодиодная инструкция свет Источник питания, в зависимости от частота ,звук частота , Данные, Ethernet, Light Link
