| модель | Hantek2D72 | Hantek2D42 | Hantek2C72 | Hantek2C42 |
| Осциллограф |
| пропускная способность | 70MHz | 40MHz | 70MHz | 40MHz |
| Количество каналов | 2CH осциллограф + мультиметр + источник сигнала | 2CH осциллограф + мультиметр + источник сигнала | 2CH осциллограф + мультиметр | 2CH осциллограф + мультиметр |
| Уровень |
| Диапазон частоты дискретизации | 250MSa/s ( один Канал), 125 MSa / s（Двойной канал）, |
| Интерполяция формы сигнала | (sin x)/x |
| Длина записи | один При ченнелинге максимум 6К При двухканальном режиме, 3 КБ на канал |
| Диапазон шкалы по горизонтали | 5 нс / дел ~ 500 с / дел 1, 2, 5 шагов |
| вертикальный |
| Преобразователь AD | 8-битное разрешение, одновременная выборка для каждого канала |
| Диапазон вертикальной шкалы осциллографа | Вход BNC составляет 10 мВ / дел ~ 10 В / дел. |
| Дополнительный предел аналоговой полосы пропускания, классический тип | 20MHz |
| низкий частота отклик（-3 дБ） | & Amp; le; 10 Гц при BNC |
| В BNC верх Время нарастания, классический тип | ≤5ns |
| Вертикальная точность усиления | В & amp; ldquo; нормальном & amp; rdquo; или & amp; ldquo; среднем & amp; rdquo; режиме сбора данных низ , & Amp; plusmn; 3% |
| Примечание: полоса пропускания уменьшается до 6 МГц при использовании пробника X1. |
| коллекция |
| Режим сбора | обычный |
| курок |
| Виды | Пограничный триггер |
| Режим | автоматическая ,обычный, один Раз |
| Уровень | Начать с центра дисплея и плюс 4 деления |
| Точность уровня срабатывания | & Amp; plusmn; 0,2 деления в пределах 4 делений & amp; раз; вольт / деление от центрального дисплея |
| Склон | верх Фронт, низ Падающий край, верх Передний край или низ Падающий край |
| Источник | CH1/CH2 |
| входить |
| Входная связь | DC, AC или GND |
| Входное сопротивление, связь по постоянному току | 25 пФ & amp; плюс 3 пФ, 1M & amp; омега; & amp; плюс 2% |
| Затухание зонда | 1X, 10X |
| Коэффициент затухания опорного пробника | 1X, 10X, 100X, 1000X |
| Максимальное входное напряжение | 150VRMS |
| измерение |
| Свет стандартный | Свет стандартный Разница напряжений между △ В |
| Свет стандартный Разница во времени между △ T |
| автоматическая измерение | частота , От пика до пика |
| Генератор сигналов произвольной волны |
| Волна частота | Синусоидальная волна: 1 Гц ~ 25 МГц | - | - |
| Прямоугольная волна: 1 Гц ~ 10 МГц | - | - |
| Треугольная волна: 1 Гц ~ 1 МГц | - | - |
| Трапецеидальная волна: 1 Гц ~ 5 МГц | - | - |
| Частота выборки | 250MSa/s | - | - |
| Амплитуда | 2.5Vpp(50Ω) | - | - |
| 5Vpp( высокая импеданс) | - | - |
| частота разрешение | 0.10% | - | - |
| ряд | 1 шт Выходной канал волны | - | - |
| Волна темно степень | 512Sa | - | - |
| Вертикальное разрешение | 12 bit | - | - |
| Выходное сопротивление | 50 Ω | - | - |
| мультиметр |
| Максимальное разрешение | 4000 баллов |
| Метод измерения | Напряжение, ток, сопротивление, емкость, диод, двухпозиционное измерение |
| Максимальное входное напряжение | AC:600V, DC: 800V |
| Максимальный входной ток | AC: 10A, DC:10A |
| входное сопротивление | 10MΩ |
| Элемент измерения | разрешение | Точность | разрешение |
| Напряжение постоянного тока | 400.00mV | ±（0.8% + 5） | 100uV |
| 4.000V | 1mV |
| 40.00V | 10mV |
| 400.0V | 100mV |
| 600.0V | ±（1% + 2） | 1V |
| Защита от перегрузки: диапазон 400 мВ составляет 250 В, другие диапазоны - 600 В среднеквадратического значения. |
| Напряжение переменного тока | 4.000V | ±（1.2% + 5） | 1mV |
| 40.00V | 10mV |
| 400.0V | 100mV |
| 600.0V | ±（1.5% + 5） | 1V |
| частота диапазон:40Hz~400Hz; |
| 400Vс участием600VДиапазон частота диапазон:40Hz~100Hz |
| ОКРУГ КОЛУМБИЯ | 40.00mA | ±（1% + 2） | 10uA |
| 200.0mA | ±（1.5% + 2） | 100uA |
| 4.000A | ±（1.8% + 2） | 1mA |
| 10.00A | ±（3% + 2） | 10mA |
| Защита от перегрузки: трубка для самовосстановления200mA/250V,4A,10AДиапазон без предохранитель |
| Переменный ток | 40.00mA | ±（1.3% + 2） | 10uA |
| 400.0mA | ±（1.8% + 2） | 100uA |
| 4.000A | ±（2% + 3） | 1mA |
| 10.00A | ±（3% + 5） | 10mA |
| частота диапазон:40Hz~400Hz； |
| Страхование самолечения:200mA/250V；4A,10AДиапазон без предохранитель |
| сопротивление | 400.0Ω | ±（1% + 3） | 0.1Ω |
| 4.000KΩ | ±（1.2% + 5） | 1Ω |
| 60.00KΩ | 10Ω |
| 400.0KΩ | 100Ω |
| 4.000MΩ | 1KΩ |
| 40.00MΩ | ±（1.5%±3） | 10KΩ |
| Защита от перегрузки:220Vимеет Эффективное значение |
| емкость | 40.00nF | ±（3% + 5） | 10pF |
| 400.0nF | 100pF |
| 4.000uF | 1nF |
| 40.00uF | 10nF |
| 100.0uF | 100nF |
| Защита от перегрузки: 220 В имеет Эффективное значение |
| диод | 0V~2.0V |
| Двухпозиционное измерение | <50Ω |
| Общие технические характеристики |
| отображать |
| Разрешение экрана | 320*240 |
| Контрастность дисплея | Регулируемый |
| источник питания |
| источник питания | 100 В ~ 240 В переменного тока, 50 ~ 60 Гц; вход постоянного тока: 5 В постоянного тока, 2 А |
| Потребляемая мощность | Менее 1,8 Вт |
| Предохранитель | Т, 3А |
| аккумулятор | 2600mA*2 |
| окружение |
| Рабочая Температура | 0~50 °C (32~122 °F) |
| температура хранилища | -40~+71 °C (-40~159.8 °F) |
| влажность | & amp; le; + 104 ℉ (& amp; le; + 40 ° C): & amp; le; относительная влажность 90%. |
| 106 ℉ ~ 122 ℉ (+ 41 ° C ~ 50 ° C): & amp; le; относительная влажность 60% |
| метод охлаждения | конвекция |
| высота высокая степень | Когда работает и не работает | 3000 м（10000 футов） |
| Механический шок | Случайная вибрация | 0,31 г от 50 Гц до 500 Гц RMS, |
| 10 минут на каждую ось |
| Когда не работает | 2,46 г от 5 Гц до 500 Гц RMS, |
| 10 минут на каждую ось |
| Во время операции | 50 г, 11 мс, полусинусоида |
| Механическая часть |
| Размер осциллографа | 199 x 98 x 40 мм (длина x ширина x высокая ) |
| масса | 624g |

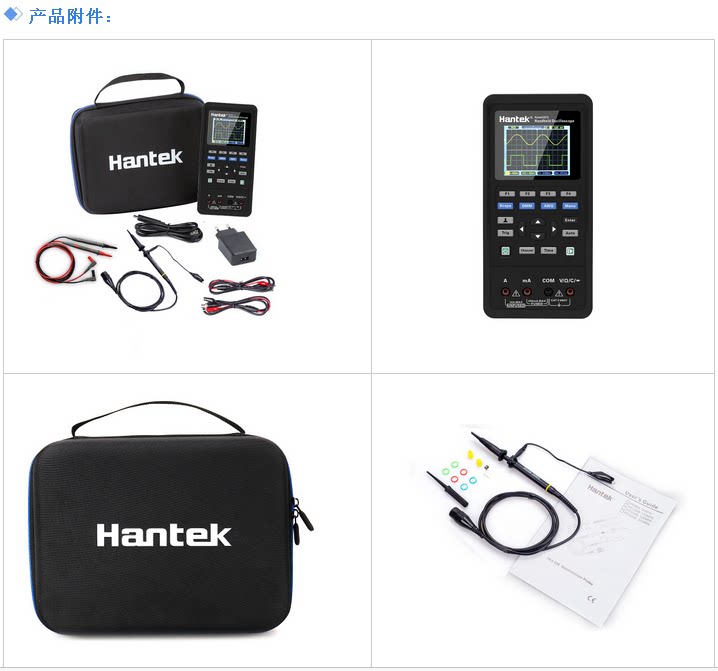

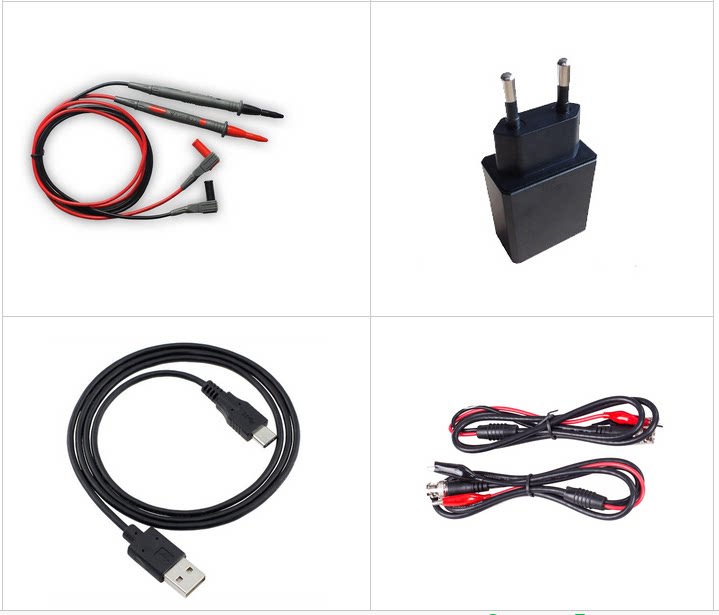

| Принадлежности для продуктов | Зонд * 1, зажимная линия * 2, линия типа C * 1, зарядное устройство * 1,Ручка мультиметра*1Верный | Зонд * 1, зажимная линия * 2, линия типа C * 1, зарядное устройство * 1,Ручка мультиметра*1Верный | Зонд * 1, зажимная линия * 1, линия типа C * 1, зарядное устройство * 1,Ручка мультиметра*1Верный | Зонд * 1, зажимная линия * 1, линия типа C * 1, зарядное устройство * 1,Ручка мультиметра*1Верный |
