L-20 SE упрощенный версия Чистый пост-усилитель.
L20SE, который я разработал, представляет собой упрощенный L20. версия Усилитель мощности.
Орудие труда имеет Превосходный, чрезвычайно превосходный контроль, сверхнизкие искажения, широкий диапазон поддержки напряжения. Мощная и сильноточная выходная нагрузка.
2 пары на канал TOSHIBA A1943 C5200, максимальная токовая нагрузка 20А.
Широкий диапазон поддержки напряжения, может быть произвольно установка Две пары на канал, четыре пары мощных ламп. стандартный Стандартный комплект - 2 пары мощных ламп на канал.
Мощность 200W8R 350W4R DC + - 65V
Параметры производительности:
Диапазон питания постоянного тока + -15V DC, в DC + -65В постоянного тока.
Рекомендуемое напряжение постоянного тока + -40 В слева справа Идеально подходит для домашнего использования.

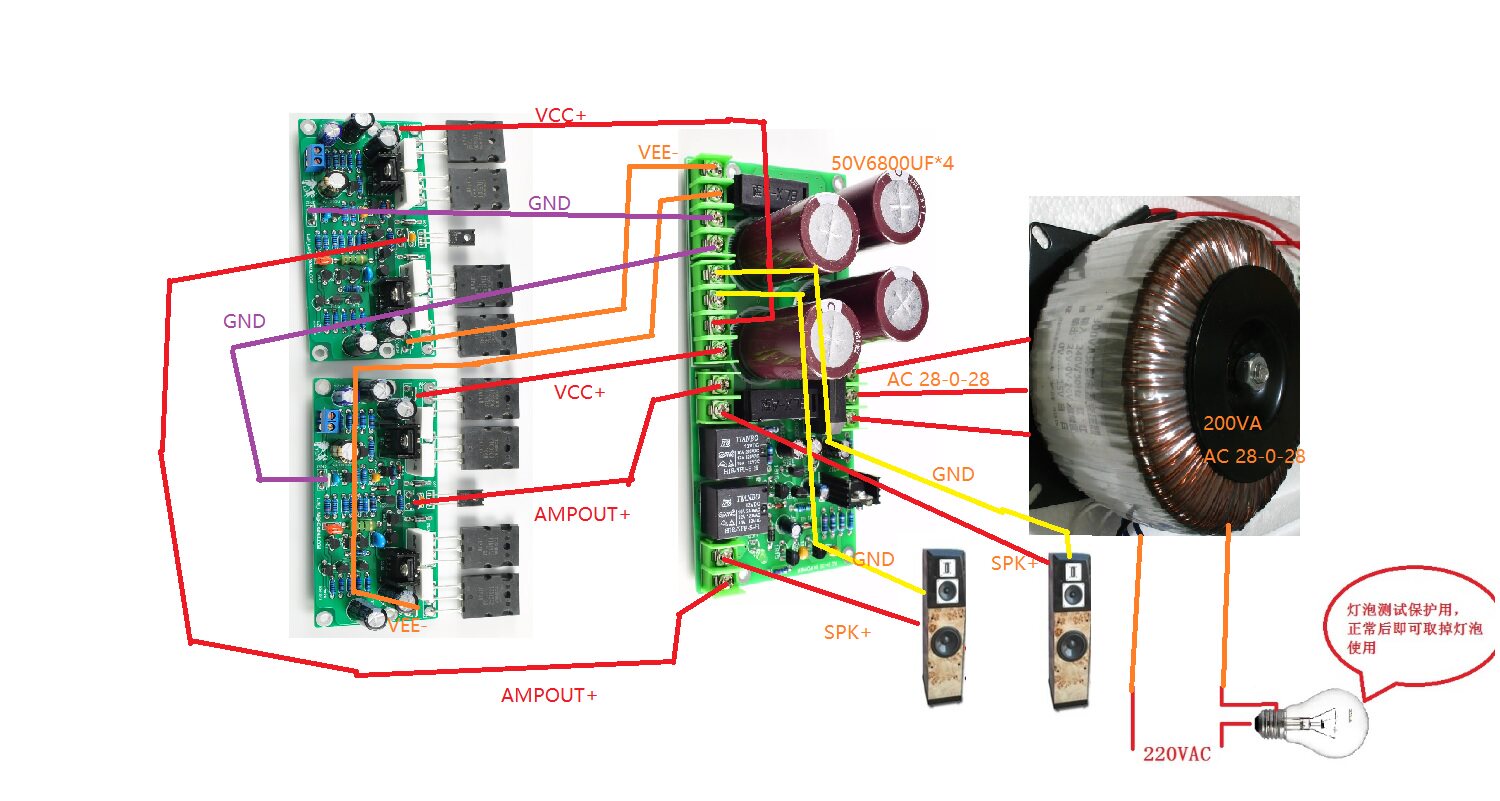

Рекомендуется использовать сдвоенный трансформатор 15 В на сдвоенный трансформатор 40 В на 200 ВА.

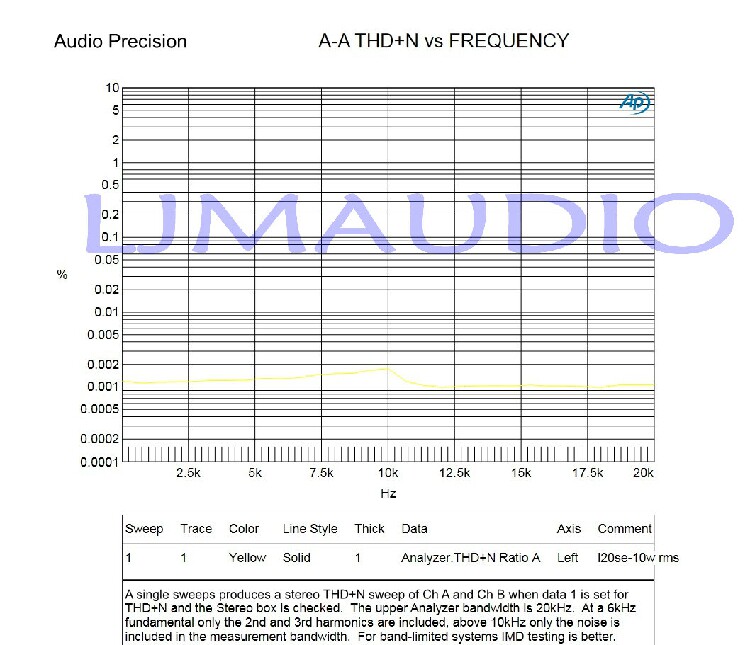

THD =（0,001% -0,002% 20 Гц-20 кГц）10 Вт RMS 8 Ом
SR= 35V /US
Шум 92DBU
EIN=114 DB

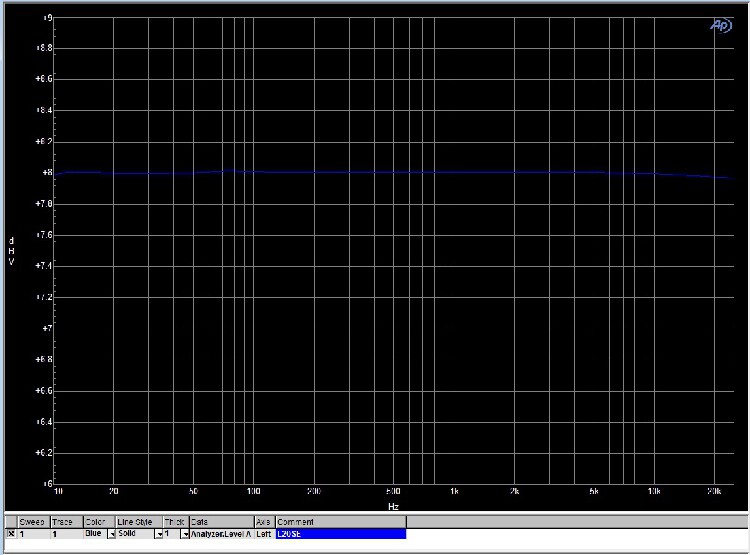

частота Кольцо 10 Гц-25 кГц + - 0.02 DB
Коэффициент усиления по напряжению - 34 раза.
Ток покоя силовой трубки составляет около 20 мА цена 1шт Трубка.
----------------------------------------

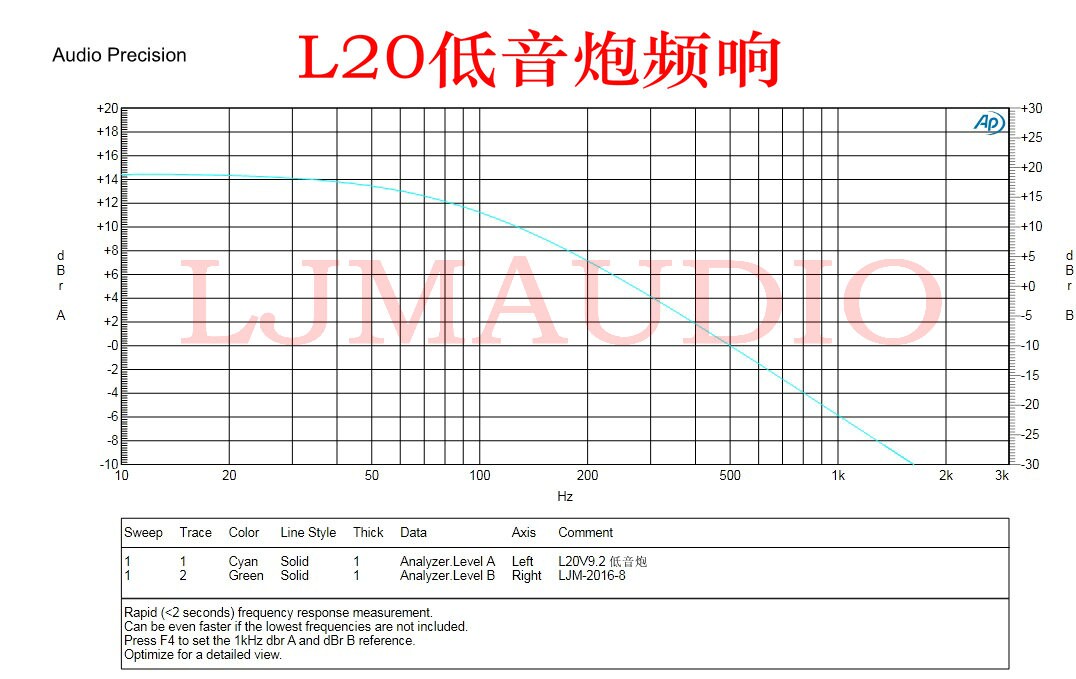

бас для версия Книга частота Звучать как
20-200HZ -0.5DB
250HZ- 3DB
500 HZ-6DB
Увеличение напряжения 68 раз,
Ток покоя 0 мА
Выходная мощность 200Вт 8R （+ -DC65V）
один Саундтрек.
------------------------------------------
Место имеет Сопротивление изготовлено из прецизионных медных ножек 1%. высокая Прецизионное сопротивление, пакет В том числе на выходе используются мощные резисторы. высокая Точность.
Место имеет Импортные конденсаторы в оригинальной упаковке
Принять Японию в оригинальной упаковке Импортные конденсаторы. УЛЬТРА НИЗКАЯ СОЭ
Место имеет Используются малосигнальные транзисторы. в оригинальной упаковке ONSEMI TOSHIA транзистор.
Нажимная трубка и мощная трубка используют TOSHIBA TTA1943 TTC5200

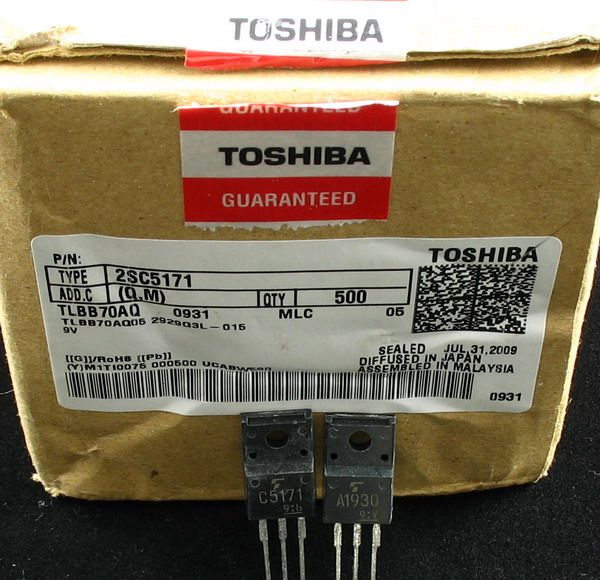

и тон Toshiba A1930 C5171 частота для Импортировать в оригинальной упаковке Транзистор.

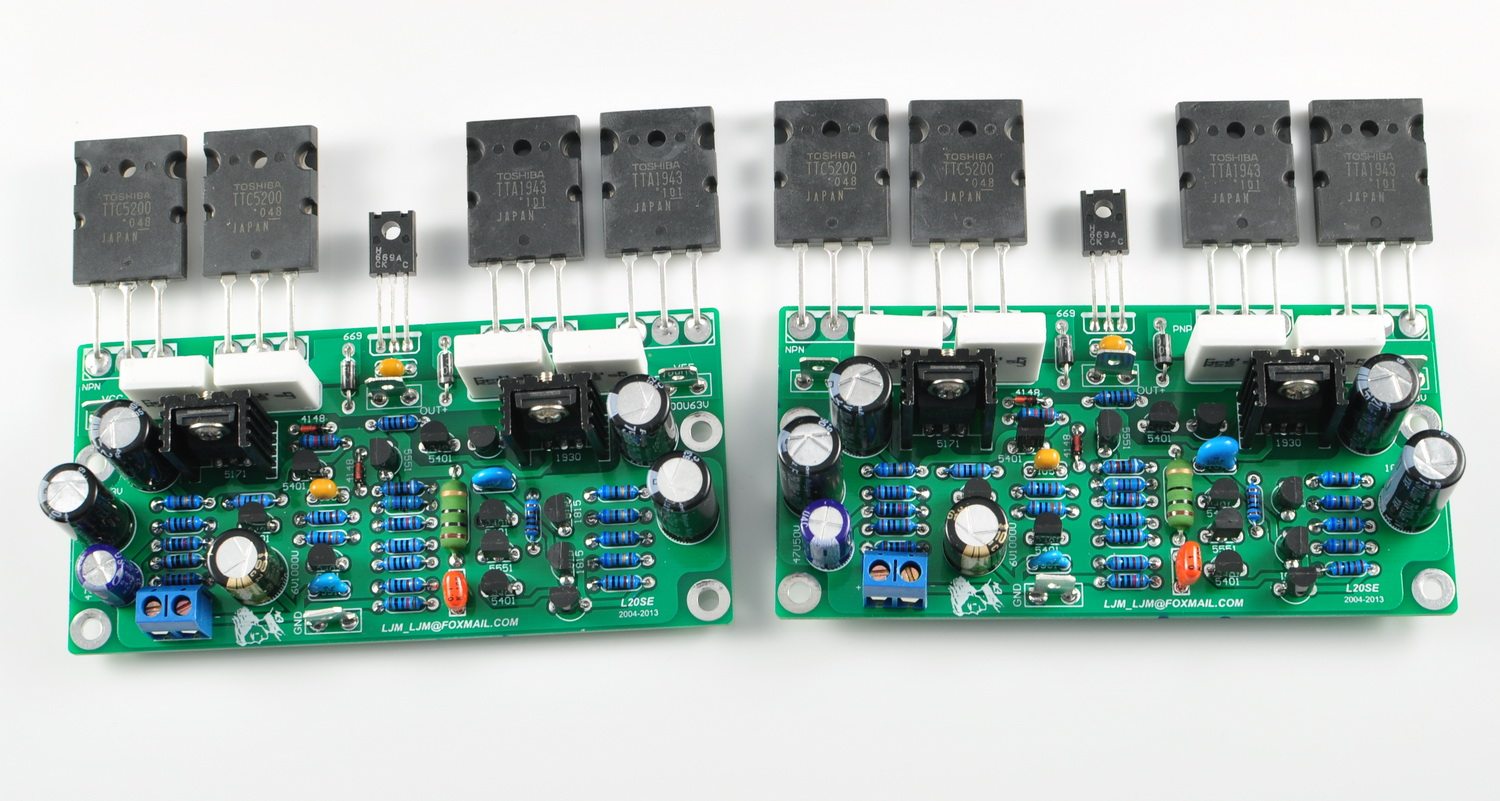

Две части комплекта панель ,кусок панель Один канал. L20 должен использовать оригинальные транзисторы и не менять по желанию модели других производителей.

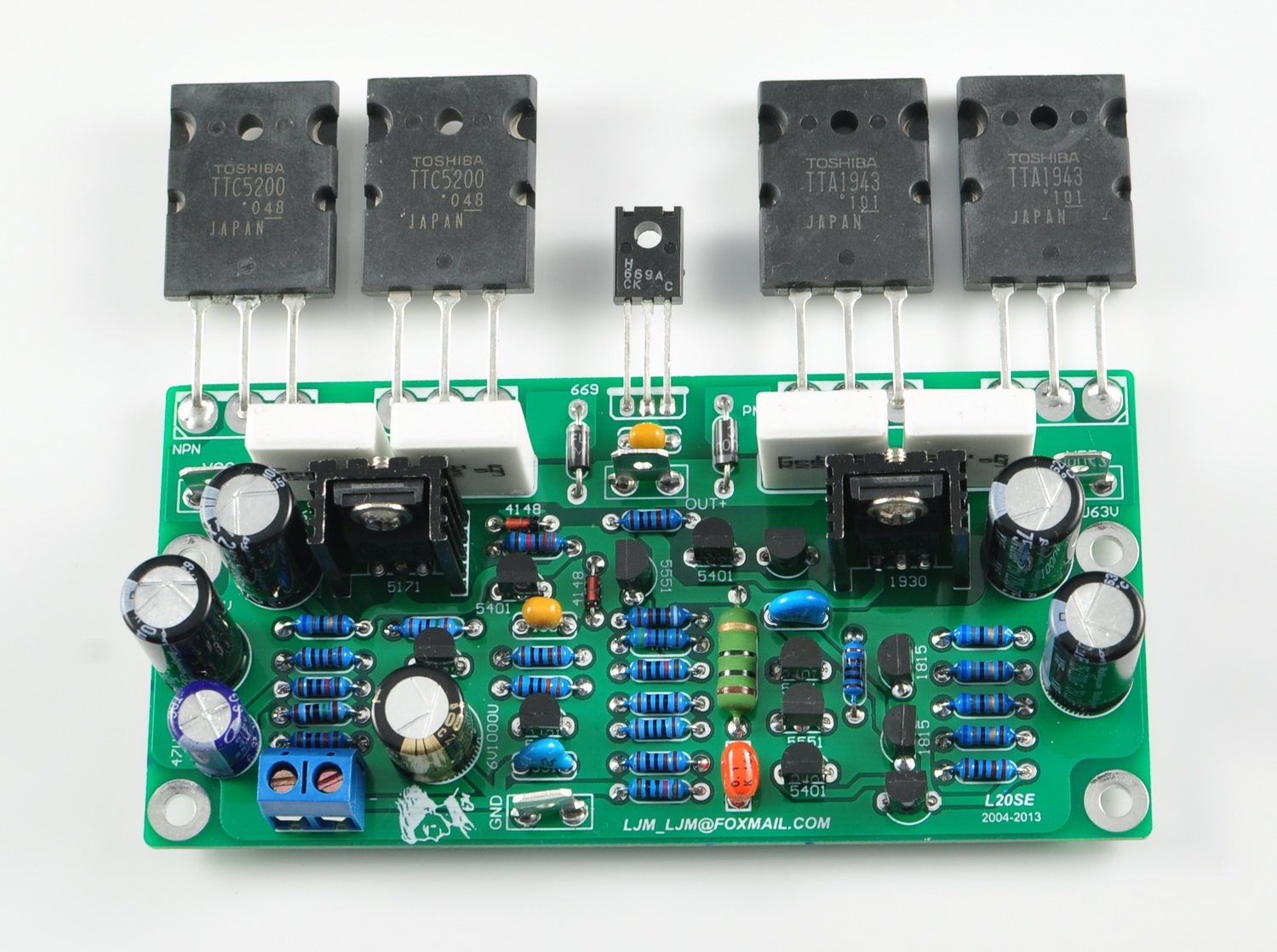

Плата управления компонентами L20SE установка В дальнейшем его можно использовать без каких-либо настроек.
пожалуйста Обратите внимание, что комплект является запасной частью и должен быть уже Сварка готового продукта панель 165 юаней на двоих панель .
Поскольку L20SE упрощен версия ,так не имеет Используя тот же процесс печатной платы, что и L20, L20 стандартный разрешать версия использовать утепленный страна имеет Дорогой процесс изготовления печатных плат на предприятии.
L20SE принят обычный стандартный Технология Quasi-PCB, материал 1,6 мм на 1 унцию, материал тайваньского производителя, сниженная стоимость и отпускная цена.

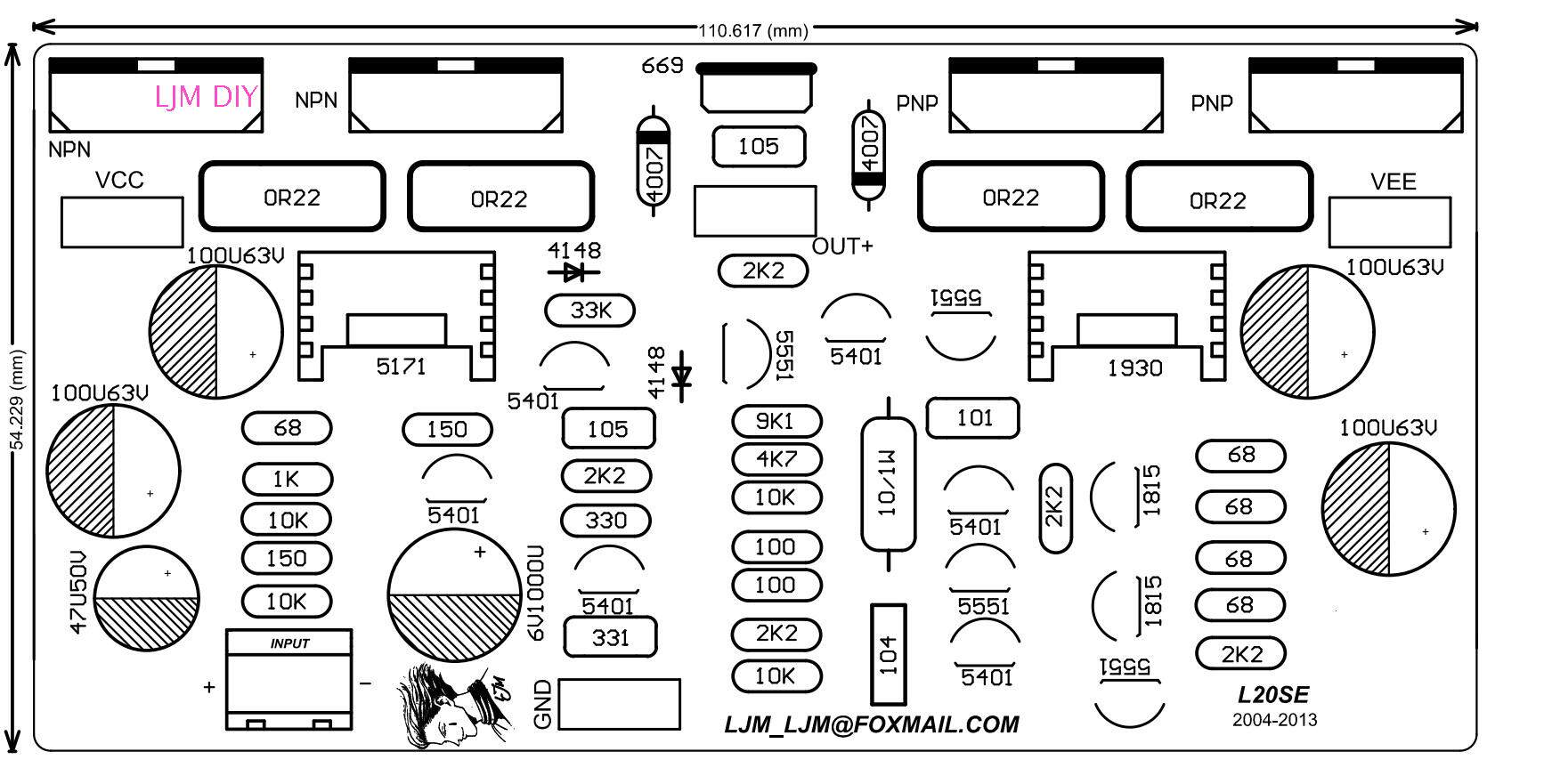

Чертеж компонентов и размерный чертеж.

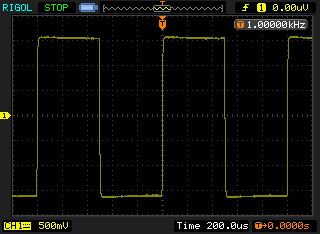

Тест прямоугольной волны
![]()

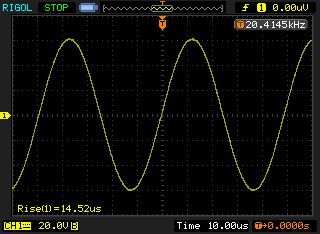

Выходная синусоида + -60V нагрузка 6,6 Ом, выходная мощность 270Вт.
![]()

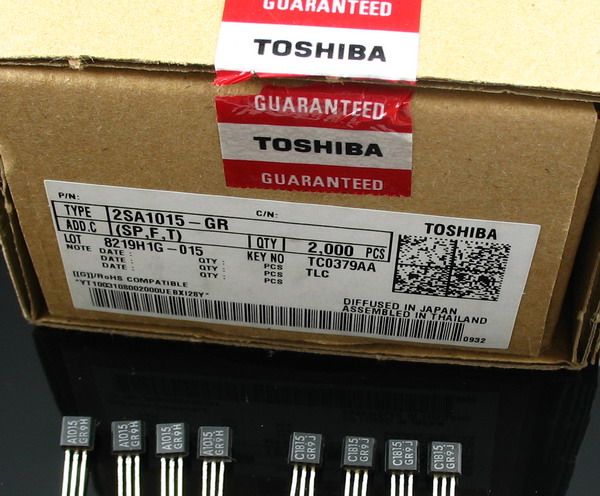

Подбор транзисторов оригинал Лицензированный в оригинальной упаковке TOSHIBA ONSEMI, гарантия качества.
