LJM имеет Продукты не предоставляют принципиальных схем, не покупайте
Предусилитель PREAMP 9 - еще один предусилитель, разработанный LJM. стиль полностью Дискретный предусилитель. PREAMP 9 чистый один Конечная конструкция, чистый дизайн класса А.
Так называемые один Конец означает, что вся форма сигнала усиливается транзистором или лампой на одном конце. Работа в категории А.
В смесителе NEVE всегда использовались дискретные компоненты. один Схема усилителя оконечного типа, в то время как большинство других производителей используют простые схемы операционных усилителей.
Поэтому NEVE один конец полностью Дискретные схемы всегда были аналоговыми. поколение Таблица, имеет Обладая более широким динамическим диапазоном, чем у других производителей,
один Конец, потому что одинарный Транзистор усиливает сигнал всей формы волны, поэтому один Конечная цепь не имеет Любые кроссоверные искажения,
Это означает, что также могут быть слышны очень слабые сигналы, обычно игнорируемые внеполосными сигналами.
PREAMP 9 имеет Операционный усилительболее теплый , Более сладкое и полное качество звука.
один Схема усилителя оконечного типа - самая старая оригинальная схема усилителя, она имеет Приятный звук и вкусно. но один Конечная цепь имеет слабую защиту от помех для источника питания,
Следовательно, блок питания PREAMP9 более сложен и использует трехступенчатый метод фильтрации.
Первая ступень использует LM317T производства MOTOROLA ONSEMI в качестве первой ступени фильтра стабилизации напряжения,
Вторая ступень использует индуктивность большой емкости и конденсаторный RC-фильтр, а также верх Третий каскад транзисторного RC-фильтра. В качестве источника питания передней сцены Р9
Обеспечивает очень чистый постоянный ток, подобный батарее.
PREAMP 9 принят в оригинальной упаковке Импортируйте BC547 C для полностью NPN структура чистого один Конечная усилительная цепь, один Конечный контур не имеет Дополнительная пара трубок, только имеет NPN не имеет Трубка ПНП. только Используйте лампу того же типа, что и схему усиления, и нагрузку источника постоянного тока.
PREAMP9 принимает полностью Метод дизайна плаката, потому что эта схема более сложная, чтобы уменьшить размер предыдущего этапа. И элемент публикации имеет С меньшим расстоянием трассировки.
Это позволяет предварительному этапу P9 установка в обычный Внутри любой каскад усилителя мощности. непосредственный установка Поверхность регулировки громкости на тыловом каскаде усилителя мощности панель верх Вот и все. Передняя сцена Р9, не включает в себя Размер печатной платы, включая потенциометр, составляет около 50 * 73 мм.
Место LJM имеет Все владельцы продукта отлажены прибором, даже если разные компоненты одной и той же модели, производительность разная.
Конец предварительного этапа P9 полностью Основано на звуке, для любого внешнего вида верх Украшения не имеет из.
Предыдущий уровень не имеет Используйте так называемые компоненты для лихорадки, разбирайте компоненты и тому подобное.
Конденсатор основного фильтра предварительного каскада P9 использует конденсатор фильтра ULTRA LOW ESR, импортированный из Японии, 2018 г. стиль новый версия Конденсатор фильтра добавляется параллельно, и производительность источника питания фильтра лучше.
Трубка регулятора напряжения принимает MOTOROLA (M）Помните, ONSEMI и другие лампы для регуляторов напряжения в новой упаковке .
Так имеет Транзисторы используются в оригинальной упаковке Импортные медные ножки BC547C выбраны после тестирования, поэтому имеет Увеличение 600 слева справа .
Предусилитель PREAMP9Также сделаю весь тон частота система Становясь лучше, так называемая передняя сцена начинает издавать звук, а последняя - усердно работать.
PREAMP9 основные параметры, такие как низ :
THD+N <0.05%
SNR >100 DB
частота Ответ: 20 Гц-20 кГц-0,05 дБ
Тестовая платформа FFT AP SYS TWO, сигнал выходного напряжения: 1,06 В
частота Ответ 20 Гц-25 кГц（-0,05 ДБ）
Тест 10K FFT:
Входное напряжение: от AC20V до AC28V（ Вы также можете использовать AC12-0-12 без среднего полосатый линия）
Входная мощность трансформатора> 5ВА
Ток покоя: 25 мА
Коэффициент усиления напряжения = УСИЛЕНИЕ 10 раз
P9 передняя сцена опционально стандартный Распределитель энергии, или без Потенциометр.
Рекомендуется использовать предусилитель PREAM9 с постусилителем серии L или чистым постусилителем серии MX.
Особенно в паре с L12-2, L20, L20SE, L15 и т. Д. Производительность близка к полной отметке.
Если передний каскад P9 согласован с MX50SE или L7, рекомендуется отрегулировать усиление усилителя для усилителя L20V7.
L7, MX50SE, L20, усилитель верх Резистор 330 Ом на поверхности заменен на 470 Ом, каждый панель верх имеет цена 1шт .
Это уменьшает увеличение следующей ступени, и лучше использовать PREAMP 9. высокая Корпус чувствительных динамиков низ , Звук не слишком громкий.
Не рекомендуется использовать PREAMP9 с другими пост-схемами, не производимыми LJM, поскольку это может не обеспечить наилучшего эффекта согласования.
Особенно схемы, подобные JLH1969, не подходят для предварительного каскада P9.
Потенциометр совместим с типом 16 или ALPS 27, модель - A203 A 20K или A503 A 50K.

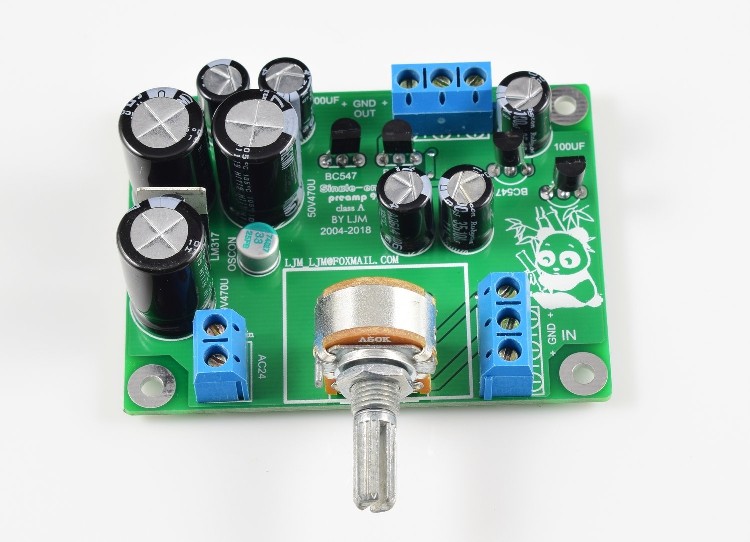

2018 стиль PREAMP9 физическая карта: зеленый Схема панель
новый версия В этой книге используется двусторонняя печатная плата 2018. стиль , И добавил конденсатор фильтра.
Можно сравнить со старым версия Это: 2016 версия PREAMP принимает голубой Схема панель
Готовая машина. Позолоченный чистой медью в оригинальной упаковке Сиденье RCA.
Добавить реле защиты имеет Функция отсрочки старта. Используйте потенциометр ALPS27.
