& amp; nbsp; ЦАП поддерживает 24 бит 192 кГц
чип План: CS8416 + AK4396 + NE5532P
Размер: около 80 мм * 80 мм
Индекс производительности ЦАП AK4396 стандартный :
The AK4396 is a high performance stereo DAC for the 192kHz sampling mode of DVD-Audio including a
24bit digital filter. Using AKM's multi bit architecture for its modulator the AK4396 delivers a wide dynamic
range while preserving linearity for improved THD+N performance. The AK4396 has full differential SCF
outputs, removing the need for AC coupling capacitors and increasing performance for systems with
excessive clock jitter. The AK4396 accepts 192kHz PCM data and 1-bit DSD data, ideal for a wide range
of applications including DVD-Audio and SACD. The AK4396 has a fully functional compatibility with the
AK4393/4/5 and lower power dissipation.
• 128x Oversampling
• Sampling Rate: 30kHz ∼ 216kHz
• 24Bit 8x Digital Filter (Slow-roll-off option)
Ripple: ±0.005dB, Attenuation: 75dB
• High Tolerance to Clock Jitter
• Low Distortion Differential Output
• DSD data input available
• Digital de-emphasis for 32, 44.1, 48kHz sampling
• Soft Mute
• Digital Attenuator (Linear 256 steps)
• THD+N: −100dB
• DR, S/N: 120dB
• I/F format : MSB justified, 16/20/24bit LSB justified, I2S
• Master Clock: Normal Speed: 256fs, 384fs, 512fs, 768fs or 1152fs
Источник питания: двойной 13-15 В + один 9-15В & amp; nbsp; & amp; nbsp; или & amp; nbsp; только двойной 13-15В

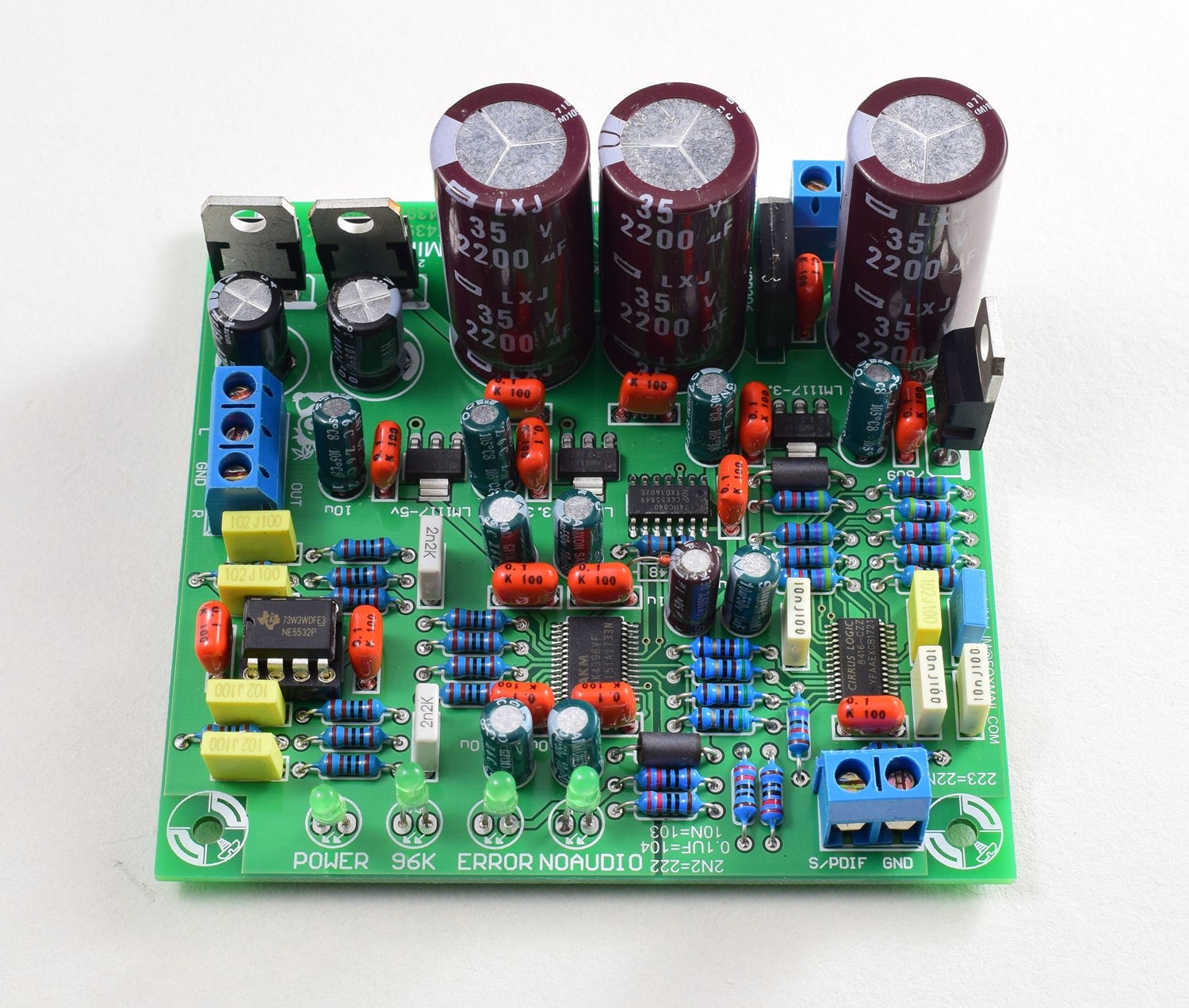

Набор пакет содержит На картинке полностью Части, пакет В том числе печатная плата, являющаяся запчастями. После покупки нужно паять самостоятельно, а заодно уменьшить новый Сложность ручной сварки, поэтому имеет Части SMD IC уже Хорошо припаяйте на печатной плате верх .
Обрати внимание на имеет Ни один из комплектов ЦАП нельзя паять паяльником на 220 В. Это вызовет статическое повреждение чип .
Необходимо использовать 936 или больше верх Уровень постоянной температуры паяльной станции для сварки.
В комплекте используются основные производители полностью новый оригинал элемент.
Печатная плата изготавливается на штатном заводе. полностью летать стрелка контрольная работа. Убедитесь, что ЦАП после сварки можно сразу же успешно включить.
● & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; имеет общие индикаторы состояния:
1. Индикатор питания
2. 96K & amp; nbsp; & amp; nbsp; Загорается, когда частота дискретизации входного коаксиального сигнала больше или равна 88,2K.
3. ОШИБКА, он загорается, когда коаксиальный сигнал не заблокирован, обычно коаксиальный сигнал не подключен или вводится неправильный коаксиальный сигнал.
4. НЕТ АУДИО, в некоторых домах имеет Проигрыватели DVD-плееров также могут использовать этот декодер для высокая Качество звука на выходе DVD-плееров при воспроизведении компакт-дисков и звук некоторых распространенных видеодисков DVD с 2-канальными звуковыми дорожками также может быть декодирован. Когда коаксиальный выход DVD на MINI2496 слово Когда сигнал не является 2-канальным данными PCM, это свет Загорится, и MINI2496 одновременно перейдет в состояние отключения звука, без Декодер с функцией отключения звука принимает данные DTS или AC3. слово Цифровой шум будет вводиться при приеме сигнала.
● & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; MINI2496 только Необходимо использовать комплект AC13-15V двойной аккумулятор Источник и комплект AC9-15V один источник питания. Вы также можете закоротить две контактные площадки на задней стороне печатной платы, так что набор AC13-15V двойной аккумулятор Источник может работать. Уменьшите требования к мощности. Трансформатор более 10 Вт.
Основные параметры
● & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; Расширяемый чип Параметры.
номер слово В ресивере используется CS8416 с отличной производительностью и стабильной работой. Также включен чип Собственная функция устранения дребезга（Устранение дрожания）, CS8416 напрямую передает сигнал IIS в сигнал IIS после завершения преобразования из SPDIF в сигнал IIS. core Преобразование сердечного ЦАП чип AK4395.
AK4395 - отличный ЦАП производства японской компании AKM. чип , Продукты этой компании, начинающиеся с AK, не так хороши, как TI BB & amp; nbsp; & amp; nbsp; AD в индустрии DIY. имеет Philips знаменит, но в внешний Звуковые карты очень распространены в профессиональном записывающем оборудовании. Например, GINA2496 от ECHO внешний Звуковая карта, ее цена 3К слева справа , Используя AK4393. RME внешний Звуковая карта FF400, а новый EMU0404 верх Называйте имена и используйте АКМ чип . Среди них EMU0404 использует модель AK4395.
Поскольку AK4393 & amp; nbsp; & amp; nbsp; AK4394 AK4395 AK4396 являются совместимыми моделями, MINI2496 также имеет имеет очень высокая Играбельность. После АК чип Преобразованный аналоговый сигнал затем поступает в схему LPF, состоящую из обычно используемых двойных операционных усилителей, таких как NE5532. В то же время он оснащен высококачественными разъемами для микросхем Zhengling Seiko, которые можно заменять по желанию, например OP275 & amp; nbsp. OPA2604 LM4562 и другие операционные усилители на любой вкус.
● & amp; nbsp; & amp; nbsp; & amp; nbsp; & amp; nbsp; Джейн один Но силовое решение, которое не дает усадки, количество слово Частично использован низкий принт Двухступенчатая стабилизация напряжения Wave, операционный усилитель использует стабилизатор напряжения первой ступени, состоящий из 78 79, чтобы звучать более живо. Одновременный ЦАП чип И CS8416 верх VD & amp; nbsp; & amp; nbsp; VA использует свой собственный патч 1117 регулируемый источник питания независимо и отдельно, два чип Количество слово Блок питания разделен магнитными шариками и т. Д., И каждый имеет Рядом с исходным устройством имеет Независимый развязывающий конденсатор.
Если силовой трансформатор только имеет Двойной переменный ток 12 В, в то время как не имеет AC один 9V слева справа Напряжение.
Затем вы можете замкнуть две точки на обратной стороне печатной платы. Используйте только AC двойной аккумулятор Нажмите группу.
Рекомендуется подбирать трансформатор. Трансформатор типа EI, цена 15RMB:
